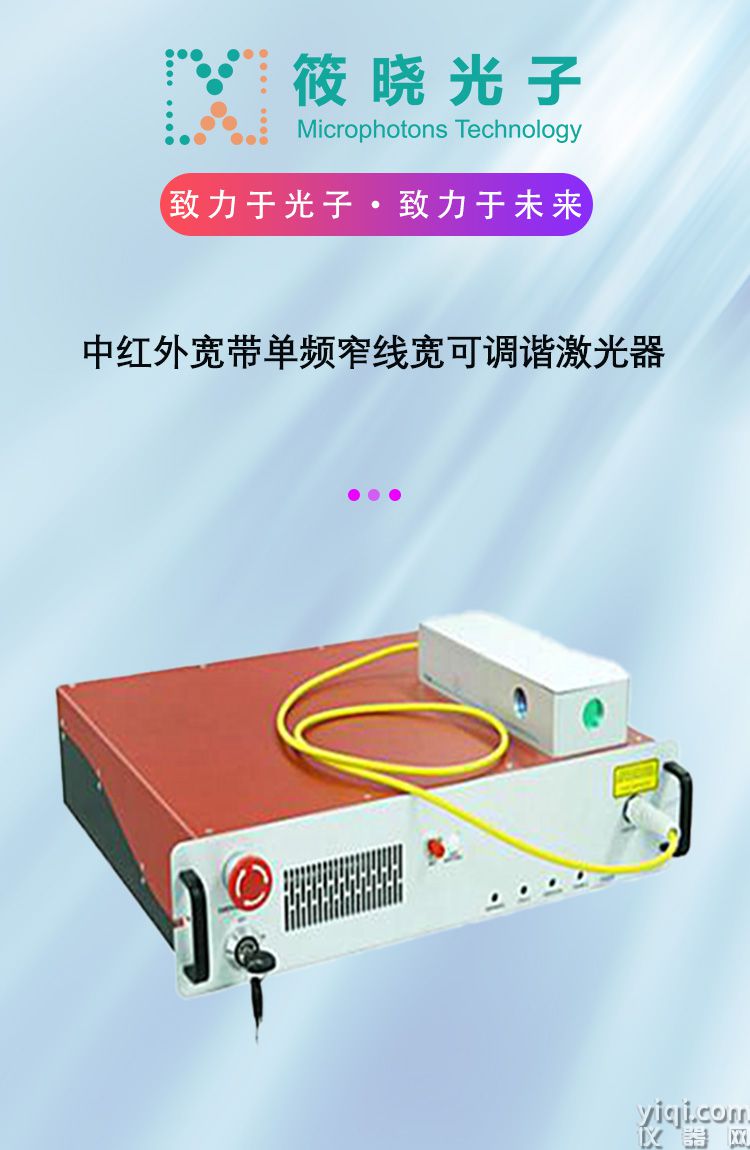

中红外宽带单频窄线宽可调谐激光器
- 品牌:上海筱晓
- 型号: OPO-MIR-341
- 产地:黄浦区
- 供应商报价: 面议
- 筱晓(上海)光子技术有限公司 更新时间:2024-04-23 09:11:37
-
企业性质生产商
入驻年限第3年
营业执照已审核
- 同类产品可调谐激光器(21件)
-
为您推荐
- 详细介绍

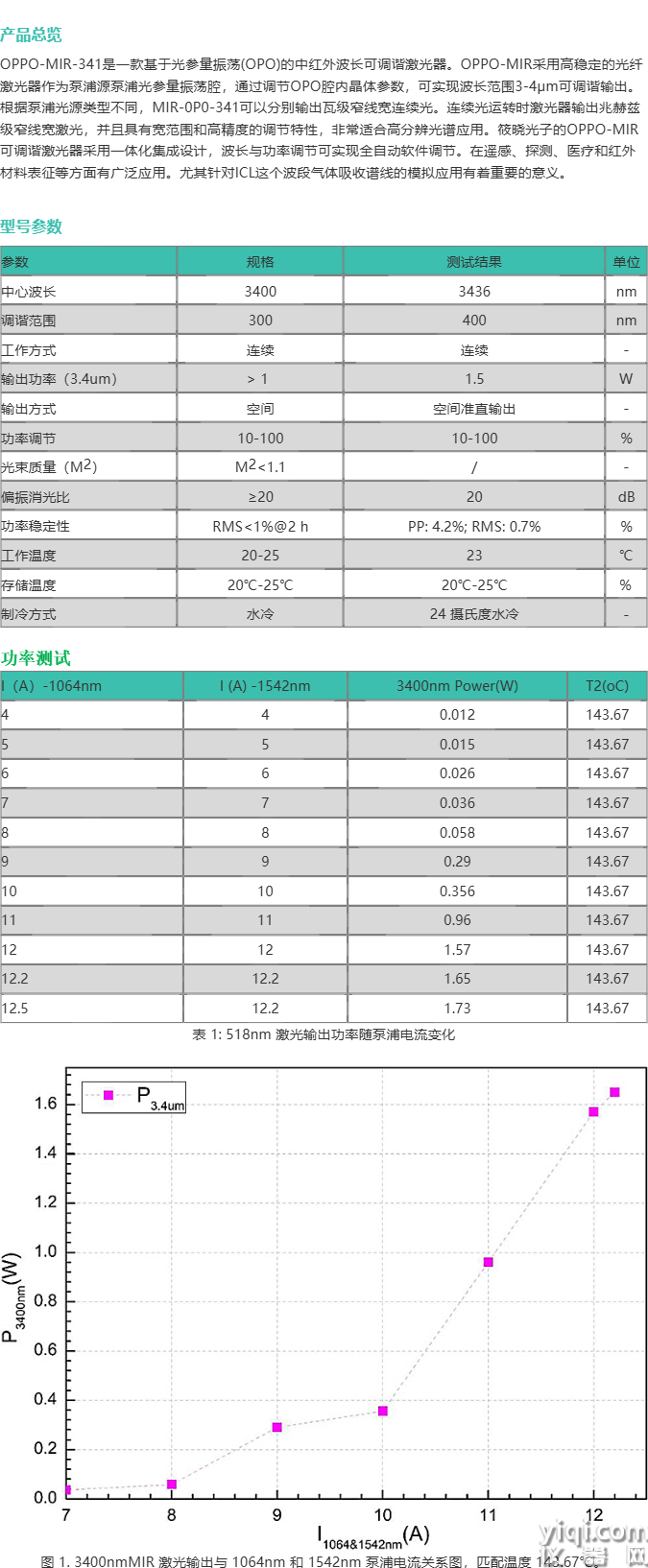

总览OPPO-MIR-341是一款基于光参量振荡(OPO)的中红外波长可调谐激光器。OPPO-MIR采用高稳定的光纤激光器作为泵浦源泵浦光参量振荡腔,通过调节OPO腔内晶体参数,可实现波长范围3-4μm可调谐输出。根据泵浦光源类型不同,MIR-0P0-341可以分别输出瓦级窄线宽连续光。连续光运转时激光器输出兆赫兹级窄线宽激光,并且具有宽范围和高精度的调节特性,非常适合高分辨光谱应用。筱晓光子的OPPO-MIR可调谐激光器采用一体化集成设计,波长与功率调节可实现全自动软件调节。在遥感、探测、医疗和红外材料表征等方面有广泛应用。尤其针对ICL这个波段气体吸收谱线的模拟应用有着重要的意义。
中心波长3400nm可调谐范围400nm输出功率1W技术参数参数
规格
测试结果
单位
中心波长
3400
3436
nm
调谐范围
300
400
nm
工作方式
连续
连续
-
输出功率(3.4um)
> 1
1.5
W
输出方式
空间
空间准直输出
-
功率调节
10-100
10-100
%
光束质量(M2)
M2<1.1
/
-
偏振消光比
≥20
20
dB
功率稳定性
RMS<1%@2 h
PP: 4.2%; RMS: 0.7%
%
工作温度
20-25
23
℃
存储温度
20℃-25℃
20℃-25℃
%
制冷方式
水冷
24 摄氏度水冷
-
功率测试
I(A)-1064nm
I (A) -1542nm
3400nm Power(W)
T2(oC)
4
4
0.012
143.67
5
5
0.015
143.67
6
6
0.026
143.67
7
7
0.036
143.67
8
8
0.058
143.67
9
9
0.29
143.67
10
10
0.356
143.67
11
11
0.96
143.67
12
12
1.57
143.67
12.2
12.2
1.65
143.67
12.5
12.2
1.73
143.67
表 1: 518nm 激光输出功率随泵浦电流变化
图 1. 3400nmMIR 激光输出与 1064nm 和 1542nm 泵浦电流关系图,匹配温度 143.67℃。
1、调谐范围
1542nm 激光波长保持不变,1064nm 激光波长从 1040nm 调到 1080nm,相应的 3.4um 波长调谐约为 400 nm,晶体对应的ZJ匹配温度变化 22 摄氏度,调谐光谱参考图 5.

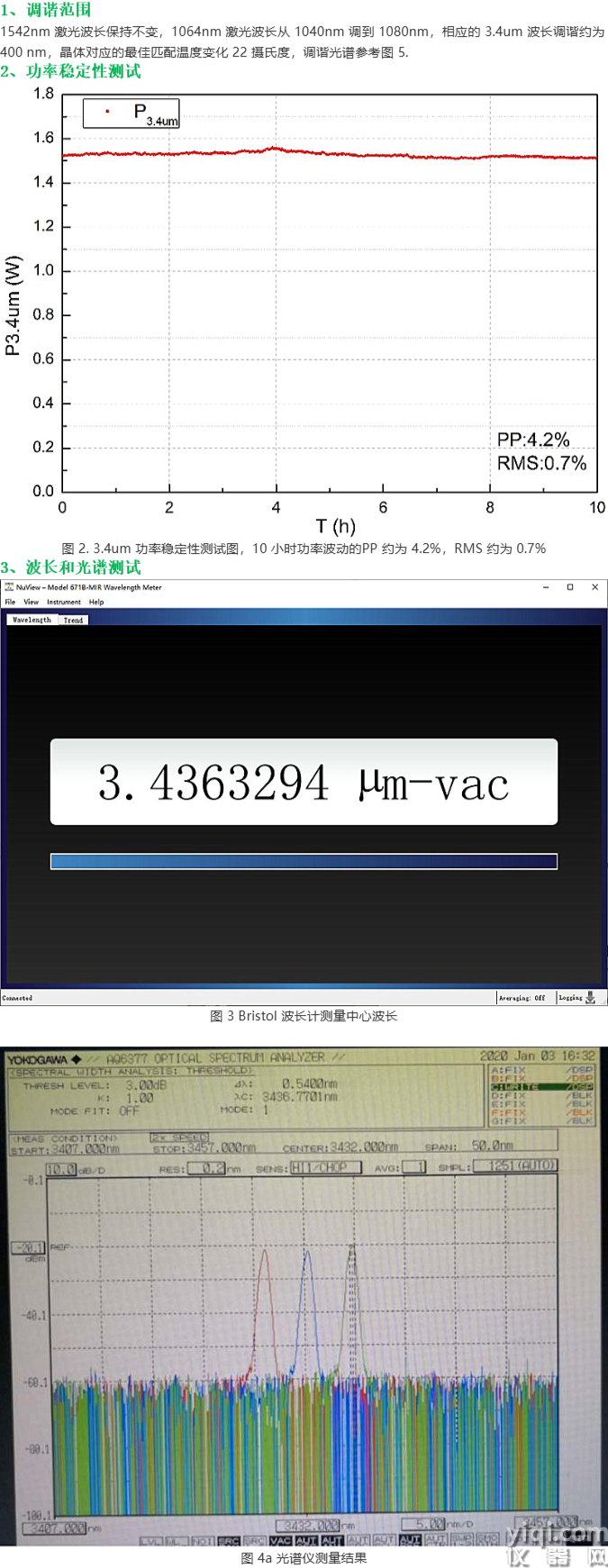

2、功率稳定性测试
图 2. 3.4um 功率稳定性测试图,10 小时功率波动的PP 约为 4.2%,RMS 约为 0.7%
3、波长和光谱测试
图 3 Bristol 波长计测量中心波长
图 4a 光谱仪测量结果
图 4b OSA205C 测量结果
图 5 3μm 激光输出波长随 1μm 基频光波长调谐变化图
图 6 输出激光头尺寸
产品特点● 一体化软件调节
● 3-4μm波长可调
● 高斯输出光斑
● 连续/皮秒中红外可选
产品应用● 气体分子检测
● 大气遥感
● 生物医学分析
● 器件测试与测量
- 产品优势
- 中心波长 3400nm;调谐范围 400nm;工作方式 连续;输出功率(3.4um)> 1W; 输出方式 空间准直输出;功率调节 10-100%;光束质量 M2<1.1;偏振消光比 ≥20dB;功率稳定性 RMS<1%@2 h
