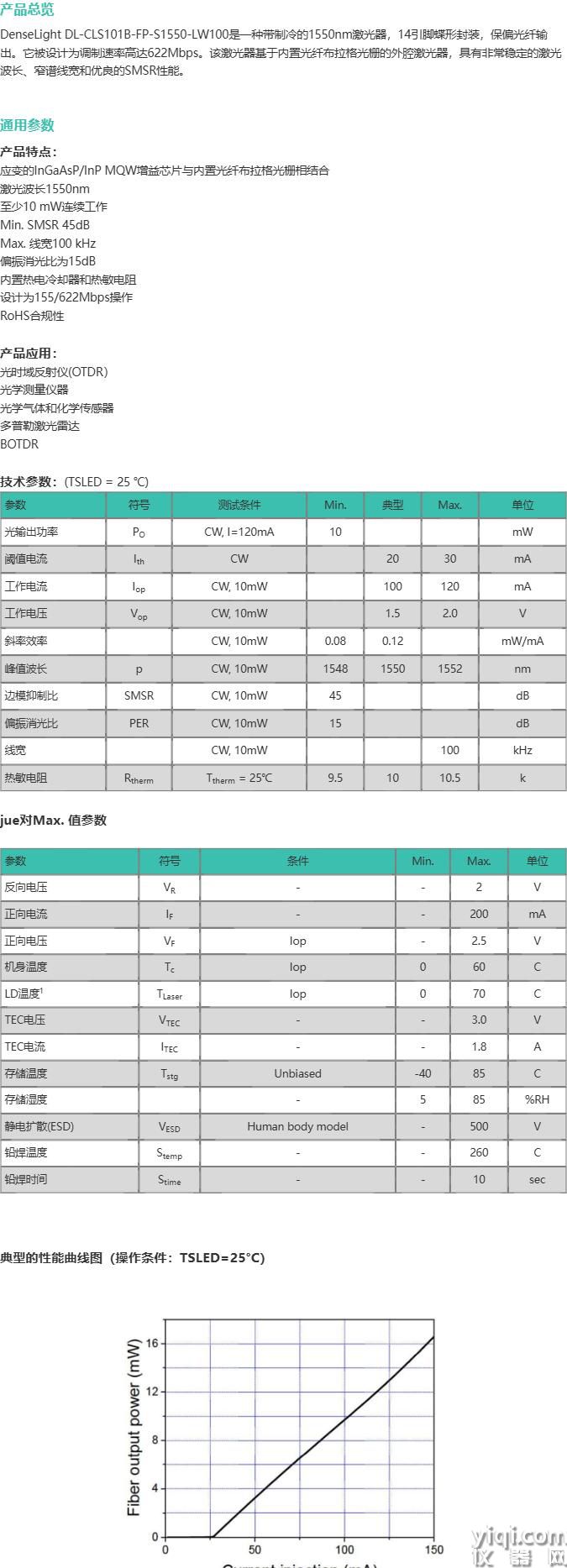

总览DenseLight DL-CLS101B-FP-S1550-LW100是一种带制冷的1550nm激光器，14引脚蝶形封装，保偏光纤输出。它被设计为调制速率高达622Mbps。该激光器基于内置光纤布拉格光栅的外腔激光器，具有非常稳定的激光波长、窄谱线宽和优良的SMSR性能。
中心波长1550nm输出功率10mW通用参数产品特点：
应变的InGaAsP/InP MQW增益芯片与内置光纤布拉格光栅相结合
激光波长1550nm
至少10 mW连续工作
最小SMSR 45dB
ZD线宽100 kHz
偏振消光比为15dB
内置热电冷却器和热敏电阻
设计为155/622Mbps操作
RoHS合规性
产品应用：
光时域反射仪(OTDR）
光学测量仪器
光学气体和化学传感器
多普勒激光雷达
BOTDR
技术参数：(TSLED = 25 ℃)
参数
符号
测试条件
最小
典型
ZD
单位
光输出功率
PO
CW, I=120mA
10
mW
阈值电流
Ith
CW
20
30
mA
工作电流
Iop
CW, 10mW
100
120
mA
工作电压
Vop
CW, 10mW
1.5
2.0
V
斜率效率
CW, 10mW
0.08
0.12
mW/mA
峰值波长
p
CW, 10mW
1548
1550
1552
nm
边模YZ比
SMSR
CW, 10mW
45
dB
偏振消光比
PER
CW, 10mW
15
dB
线宽
CW, 10mW
100
kHz
热敏电阻
Rtherm
Ttherm = 25 oC
9.5
10
10.5
k
JDZD值参数
参数
符号
条件
最小
ZD
单位
反向电压
VR
-
-
2
V
正向电流
IF
-
-
200
mA
正向电压
VF
Iop
-
2.5
V
机身温度
Tc
Iop
0
60
C
LD温度1
TLaser
Iop
0
70
C
TEC电压
VTEC
-
-
3.0
V
TEC电流
ITEC
-
-
1.8
A
存储温度
Tstg
Unbiased
-40
85
C
存储湿度
-
5
85
%RH
静电扩散(ESD)
VESD
Human body model
-
500
V
铅焊温度
Stemp
-
-
260
C
铅焊时间
Stime
-
-
10
sec

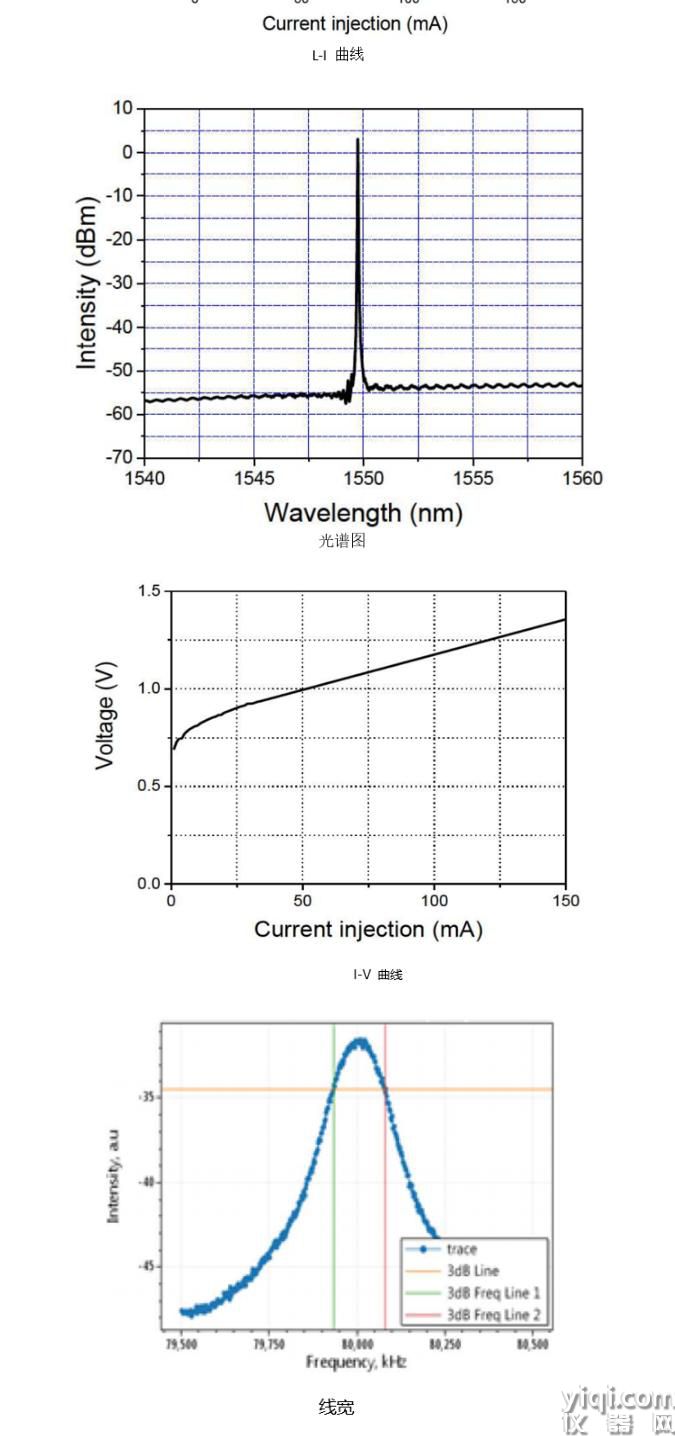

典型的性能曲线图（操作条件：TSLED=25°C）
封装及引脚定义：
参数
描述
封装类型
14-pin BTF
光纤:
Panda PMF
MFD
10.5µm
包层直径
125µm
涂层直径
245µm
尾纤长度
>1m
光纤接头
FC/APC
- 产品优势
- 中心波长：1550nm
输出功率：10mW
线宽：100kHz
保偏光纤
连接头：FC/APC

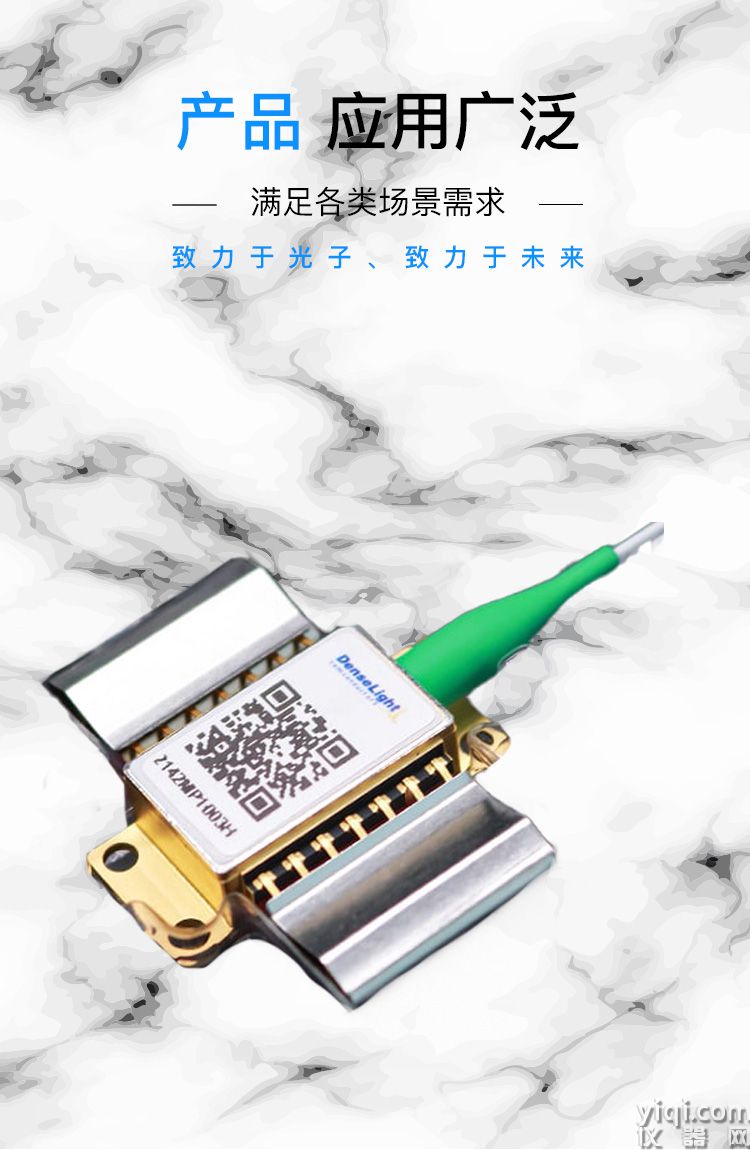

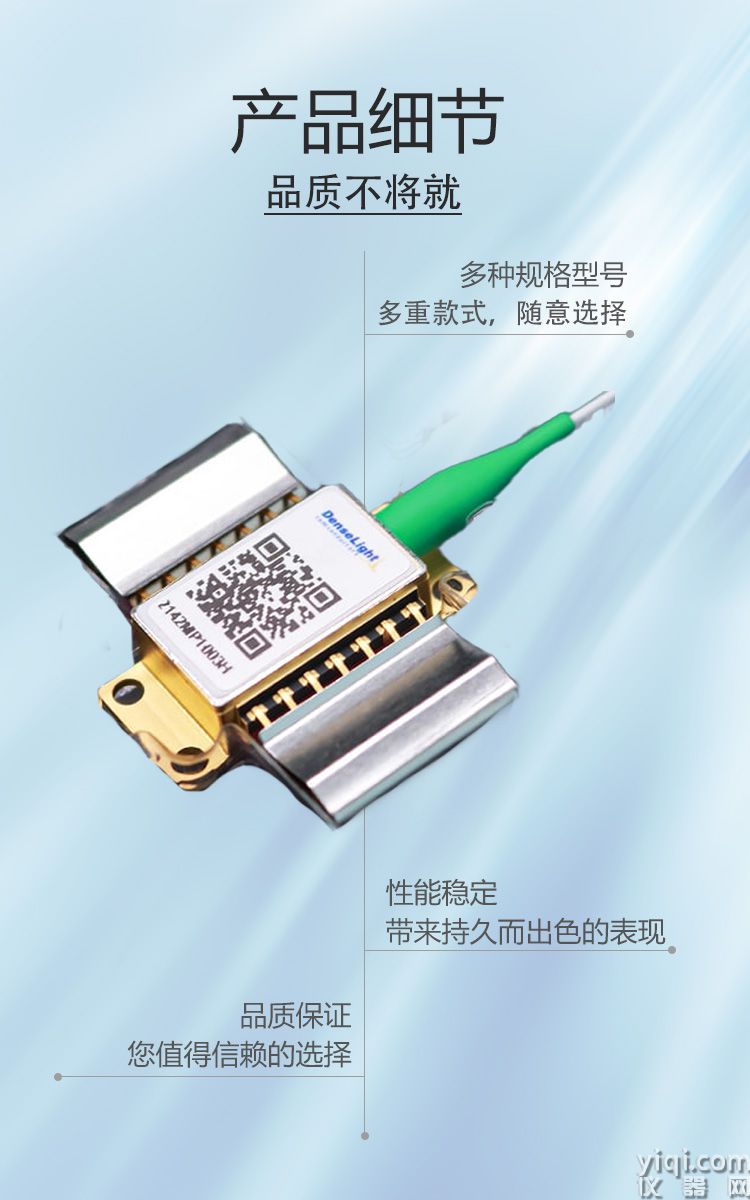

14引脚蝶形封装
-
