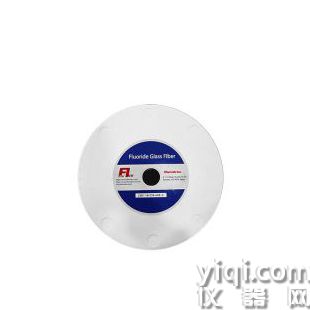

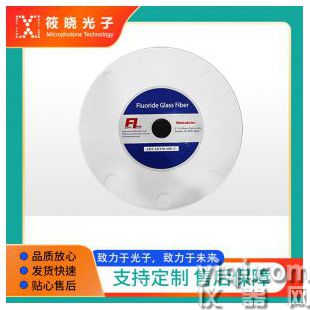

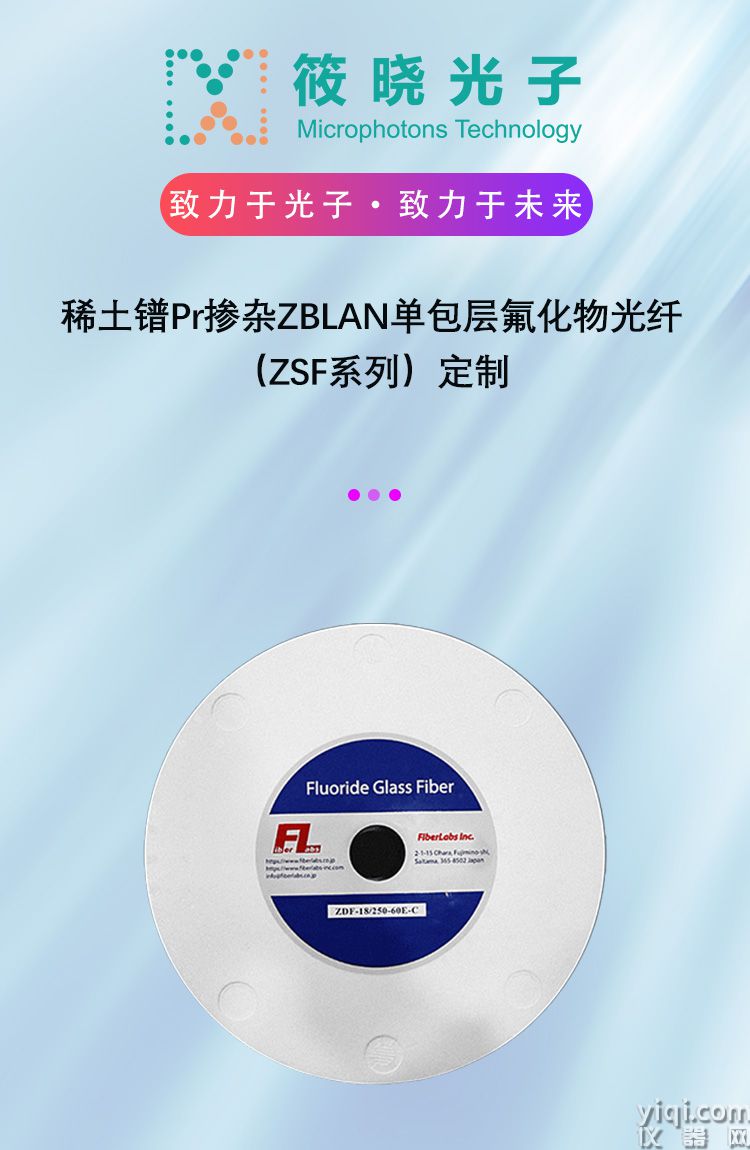

(稀土掺杂) SMFF单模氟化物光纤
- 品牌:上海筱晓
- 型号: ZSF-6/125-P-0.26
- 产地:黄浦区
- 供应商报价: 面议
- 筱晓(上海)光子技术有限公司 更新时间:2024-04-23 09:11:37
-
企业性质生产商
入驻年限第3年
营业执照已审核
- 同类产品掺杂光纤(有源光纤)(49件)
-
为您推荐
- 详细介绍
总览ZBLAN氟化物光纤的特点之一是各种稀土掺杂物,比如Tm、Pr和Er的高效率光发射。光纤用掺稀土的单模ZBLAN光纤抽芯光放大器、ASE光源和光纤激光器作为增益介质。
截止波长2.5um纤芯直径6um数值孔径0.26技术参数类型
掺稀土单模光纤
光纤类型
阶跃指数型单模光纤
掺杂稀土元素
Pr,Nd,Ho,Er,Dy,Tm,Yb,others
掺杂浓度(ppm mol)
500-50000
数值孔径
0.16,0.21,0.26
截止波长(um)
<2.5
芯径(um)
2-12um
涂覆层直径(um)
450/460±30
包层直径(um)
123±3
芯/涂覆层玻璃
ZBLAN氟化物玻璃
涂层材料
UV固化丙烯酸酯
实验测试
1.25cm直径

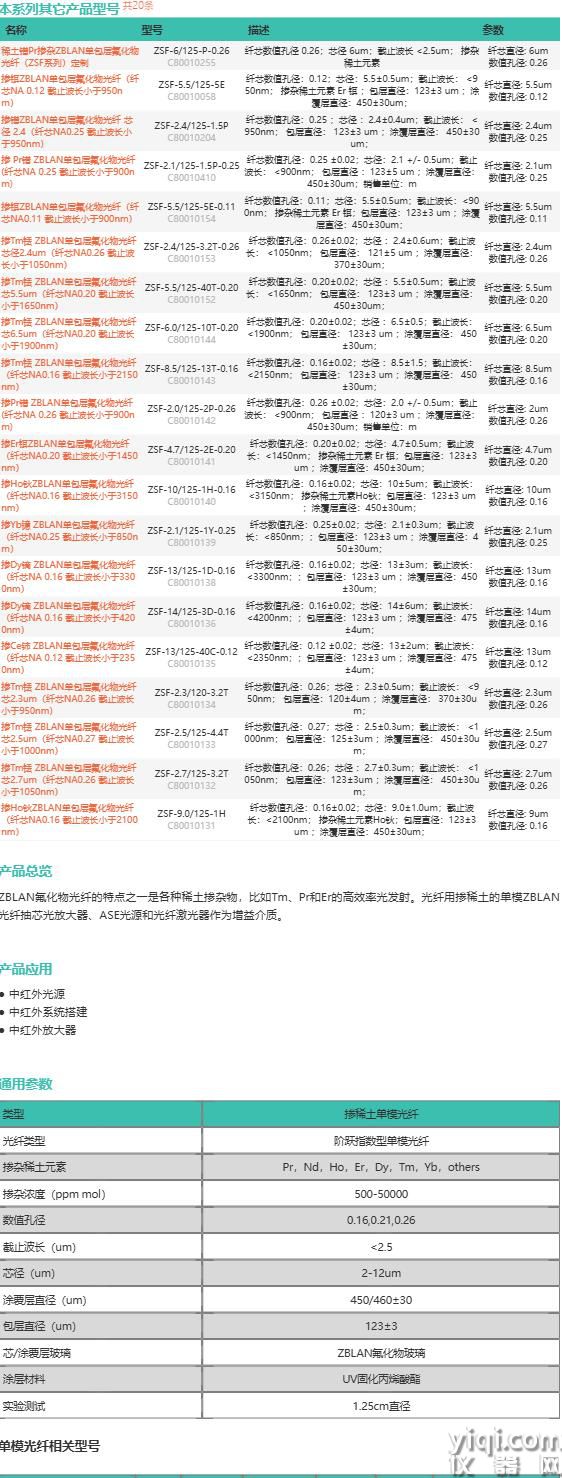

单模光纤相关型号
型号
掺杂剂
浓度
ppm mol
数值孔径
芯径
um
包层直径
um
涂覆层直径
um
截止波长
nm
损耗光谱
ZSF-3/125-N-0.25
non
–
0.25
3±1
123±3
450±30
<2350
-
ZSF-9/125-N-0.18
non
–
0.19
9±1
123±3
450±30
<2350
-
ZSF-2.3/120-3.2T
Tm
3,200
0.26
2.3±0.5
120±4
370±30
<950
-
ZSF-2.5/125-4.4T
Tm
4,400
0.27
2.5±0.3
123±3
450±30
<1000
–
ZSF-2.7/125-3.2T
Tm
3,200
0.26
2.7±0.3
123±3
450±30
<1050
-
ZSF-8.5/125-13T
Tm
13,000
0.16
8.5±1.5
125±3
450±30
<2200
-
ZSF-2.4/125-1.5P
Pr
1,500
0.25
2.4±0.4
123±3
450±30
<950
-
ZSF-4.7/125-2E
Er
2,000
0.2
4.7±0.5
123±3
450±30
<1350
–
ZSF-5.5/125-5E
Er
5,000
0.12
5.5±0.5
123±3
450±30
<950
-
ZSF-9.0/125-1H
Ho
1,000
0.16
9.0±1.0
123±3
450±30
<2100
-
ZSF-10/125-1H
Ho
1,000
0.16
10±5
123±3
450±30
<3150
-
ZSF-2.1/125-1Y
Yb
1,000
0.28
2.1±0.3
123±3
450±30
<900
- ZSF-13/125-1D-0.16
Dy
1,000
0.16
13±3
123±3
450±30
<3300
-
ZSF-14/125-3D-0.16
Dy
3,000
0.16
14±6
123±3
475±4
<4200
-
ZSF-13/125-40C
Ce
40,000
0.12
13±2
123±3
450±30
<2350
-
背景损耗和发射波长
通过选择稀土元素和激发波长,得到不同波长的光发射。虽然芯在长波长区域具有较低的损耗,但在DY包层中的传播光在3.5um处造成更大的损耗,而由于吸收用于第二包层的氟基UV树脂而导致更多波长损耗。
产品应用● 中红外光源
● 中红外系统搭建
● 中红外放大器
订购信息例如:ZSF-6/125-P-0.26
6/125------6=芯径; 125=涂覆层直径
P-----------P=稀土掺杂的
N----------N=非掺杂的
0.26-------0.26=数值孔径为0.26um
- 产品优势
- 纤芯数值孔径 0.26;芯径 6um;截止波长 <2.5um; 掺杂稀土元素 光纤类根据数量价格,合同金额原则上不低于3500元
