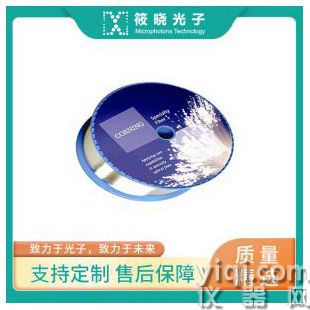

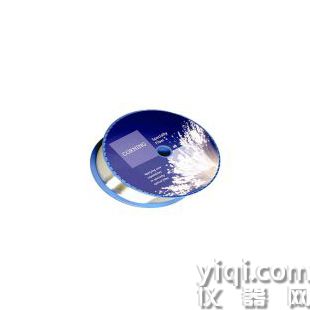

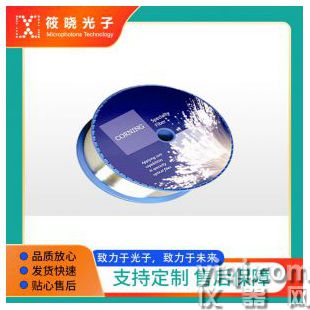

HI780康宁单模通信光纤 截止波长 720nm,纤芯直径 4.0um,数值孔径 0.14
- 品牌:上海筱晓
- 型号: HI780
- 产地:黄浦区
- 供应商报价: 面议
- 筱晓(上海)光子技术有限公司 更新时间:2024-04-23 09:11:37
-
企业性质生产商
入驻年限第3年
营业执照已审核
- 同类产品无源光纤(35件)
-
为您推荐
- 详细介绍

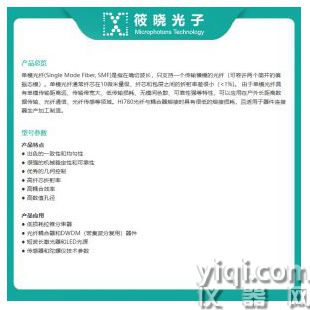

总览单模光纤(Single Mode Fiber, SMF)是指在确切波长,只支持一个传输横模的光纤(可容许两个简并的偏振态模)。单模光纤通常纤芯在10微米量级,纤芯和包层之间的折射率差很小(<1%)。 由于单模光纤具有单模传输距离远、传输带宽大、低传输损耗、无模间色散、可靠性强等特性,可以应用在户外长距离数据传输、光纤通信、光纤传感等领域。HI780光纤与耦合器熔接时具有很低的熔接损耗,且适用于器件连接器生产加工制造。
工作波长780nm截止波长720nm数值孔径0.14技术参数产品特点
● 出色的一致性和均匀性
● 极强的机械稳定性和可靠性
● 优秀的几何控制
● 高纤芯折射率
● 高耦合效率
● 高数值孔径
产品应用
● 低损耗拉锥分束器
● 光纤耦合器和DWDM(密集波分复用)器件
● 短波长激光器和LED光源
● 传感器和陀螺仪技术参数
参数
数值
工作波长范围
> 780nm
纤芯数值孔径
0.14
模场直径
4.6 ± 0.5um @ 780 nm 5.0 ± 0.5um @ 850nm
截止波长
720 ± 50nm
纤芯衰减
4.3db/km @ 780 nm 3.0db/km @ 850 nm
包层直径
125 ± 0.5μm
纤芯直径
4.0um
涂层直径
245 ± 10μm
纤芯/包层偏差
≤0.3μm
工作温度范围
-60 to 85
强度测试水平
100kpi 或 200kpi
弯折损耗
< 0.05(dB/turn) (20 mm O.D.; 850 nm)
纤芯折射率
1.463 @ 651 nm
标准长度
500 m, 1 km, 2, km, 5 km
色散
-132(ps/nm/km) @780 nm -99(ps/nm/km) @850 nm
拉伸测试曲线
