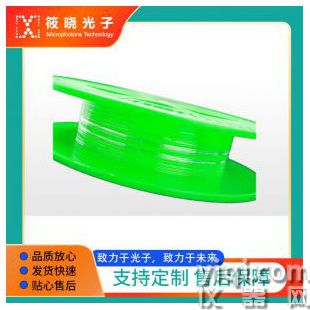

镀金光纤，镀铝光纤，镀铜光纤,多模光纤（金属化光纤）
- 品牌：上海筱晓
- 型号： GGI 50/125 IRMG
- 产地：黄浦区
- 供应商报价： 面议
-
筱晓（上海）光子技术有限公司
更新时间：2024-04-23 09:11:37 -
企业性质生产商
入驻年限第3年
营业执照已审核
- 同类产品无源光纤(35件)
-
为您推荐
- 详细介绍

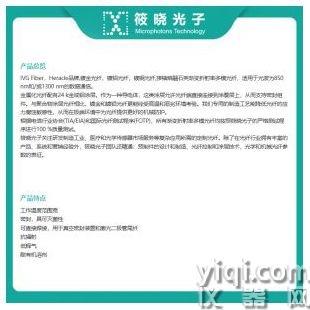

总览IVG Fiber，Heracle品牌,镀金光纤，镀铝光纤，镀铜光纤,掺锗熔融石英渐变折射率多模光纤，适用于光波为850 nm和/或1300 nm的数据通信。
金属化光纤配有24 k金或铝涂层。作为一种导电体，这类涂层允许光纤端直接连接到涂覆层上，从而支持密封组件。与聚合物涂层光纤相比，镀金和镀铝光纤更能经受高温和恶劣环境考验。我们专用的制造工艺能降低光纤的应力腐蚀敏感性，从而在极端环境中为光纤提供更好的机械防护。
根据电信行业协会(TIA/EIA)和国际光纤测试程序(FOTP)，所有渐变折射率多模光纤均按照筱晓光子的严格测试程序进行100 %质量测试。
筱晓光子关注研发制造工业、医疗和光学传感器市场服务等复杂应用所需的定制光纤。除了在光纤行业拥有丰富的产品、系统和营销经验外，筱晓光子团队还精通：预制件的设计和制造、光纤拉制和涂层技术、光学和机械光纤参数的表征。
工作波长800-1600nm纤芯直径50um数值孔径0.20通用参数
产品特点
工作温度范围宽
密封，具可灭菌性
可直接焊接，用于真空密封装置和激光二极管尾纤
抗辐射
低释气
耐有机溶剂
产品应用
飞机、、火箭、涡轮和喷气发动机监控
辐射和腐蚀性环境
材料疲劳传感应用
高功率激光传输系统
超高真空应用
半导体制造
镀金
镀铝
Fiber name
波长
纤芯直径
[µm] ± 2 %
包层直径
[µm] ± 2 %
涂覆层
涂层直径
[µm] ± 10 %
GGI 50/125 IRMG 155
VIS/IR
可见光/红外
50
125
Gold
155
GGI 62.5/125 IRMG 155
VIS/IR
62.5
125
Gold
155
GGI 50/125 IRMA 175
UV/VIS
紫外/可见光
50
125
Alu
175
GGI 62.5/125 IRMA 175
UV/VIS
62.5
125
Alu
175
注：GGI：锗分级指数。这些表中列出的项目是标准配置。其他配置可根据特殊要求提供。
物理特性
50/125/155 金
62.5/125/155金
50/125/175铝
62.5/125/175 铝
纤芯材料:
掺锗二氧化硅
掺锗二氧化硅
掺锗二氧化硅
掺锗二氧化硅
纤芯直径:
50 µm +/- 2 %
62.5µm +/- 2 %
50 µm +/- 2 %
62.5µm +/- 2 %
纤芯不圆度:
≤ 6 %
≤ 6 %
≤ 6 %
≤ 6 %
包层直径:
125µm +/- 2 %
125µm +/- 2 %
125µm +/- 2 %
125µm +/- 2 %
包层不圆度:
≤ 2 %
≤ 2 %
≤ 2 %
≤ 2 %
涂覆层直径:
155µm +/- 10 %
155µm +/- 10 %
175µm +/- 10 %
175µm +/- 10 %
涂覆层不圆度:
≤ 6 %
≤ 6 %
≤ 6 %
≤ 6 %
光学特性
50/125/155 金
62.5/125/155金
50/125/175铝
62.5/125/175 铝
波长范围:
800-1600nm
800-1600nm
800-1600nm
800-1600nm
数值孔径:
0.20 +/- 0.02
0.27 +/- 0.02
0.20 +/- 0.02
0.27+/- 0.02
850 nm时的衰减:
≤ 18dB/km
≤ 18dB/km
≤ 24dB/km
≤ 24dB/km
1300 nm时的衰减:
≤ 16dB/km
≤ 16dB/km
≤ 20dB/km
≤ 20dB/km
850nm时的折射率:
1.481
1.491
1.481
1.491
1300nm时的折射率:
1.476
1.486
1.476
1.486
850 nm时的带宽:
≥ 500 MHz.km
≥ 160 MHz.km
≥ 500 MHz.km
≥ 160 MHz.km
1300 nm时的带宽:
≥ 500 MHz.km
≥ 400 MHz.km
≥ 500 MHz.km
≥ 400 MHz.km
机械特性
50/125/155 金
62.5/125/155金
50/125/175铝
62.5/125/175 铝
验证测试级别:
≥ 100 kpsi
≥ 100 kpsi
≥ 100 kpsi
≥ 100 kpsi
抗张强度中位数:
≥ 3.3 GPa
≥ 3.3 GPa
≥ 5.3 GPa
≥ 5.3 GPa
腐蚀参数:
≥ 50
≥ 50
≥ 100
≥ 100
杨氏模量:
71.7 GPa
71.7 GPa
71.7 GPa
71.7 GPa
工作温度范围:
269℃至650℃
269° C至650°C
269℃至400℃
269℃至400℃
短期弯曲半径:
200倍光纤半径
200 倍光纤半径
200 倍光纤半径
200倍光纤半径
长期弯曲半径:
400倍光纤半径
400倍光纤半径
400倍光纤半径
400倍光纤半径
- 产品优势
- 波长:可见光/红外;纤芯[µm] 50 ± 2 %,包层[µm]125± 2 %,涂覆层:金,涂覆层[µm]155 ± 10 %, 光纤类根据数量价格,合同金额原则上不低于3500元
