1550nm相位调制器300 MHz
- 品牌：上海筱晓
- 型号： PM-1550-300-PA
- 产地：黄浦区
- 供应商报价： 面议
-
筱晓（上海）光子技术有限公司
更新时间：2024-01-23 15:03:28 -
企业性质生产商
入驻年限第3年
营业执照已审核
- 同类产品电光调制器(移相器/倒相器)(14件)
-
为您推荐
- 详细介绍

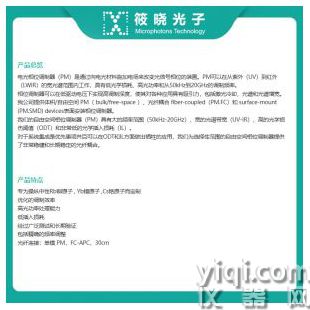

总览PM-1550-300-PA 相位调制器是一款具有高性能，带宽高达300MHz的LiNbO3调制器。该调制器可以提供具有低驱动电压的相位调制。它的低插入损耗提供了ZD的传输功率。PM-1550-300-PA调制器使用偏振保持(PM)输入和输出光纤，使其易于与其他光学元件集成。
工作波长1525-1570nm通用参数产品特点：
高达300MHz的带宽
工作范围1525 nm to 1565 nm
低插入损耗，3 dB典型
最小的背面反射
驱动电压，4V@1 MHz
保偏光纤输入输出
产品应用：
相干通信
光啁啾
光学传感
FM光谱学
频移
激光线宽展宽
电/光学特性(Tsub=25°C，连续波偏置，除非另有说明)
产品型号
PM-1550-300-PA
波导制作（waveguide process）
退火质子交换 (APE)
集成光电二极管
No
工作波长范围
1525nm to 1570nm
插入损耗
3 dB typical, 3.5 dB max.
On/Off消光比
≥ 21 dB min.
光回波损耗
≥ 30 dB
电参数
RF 端口
驱动电压Vpi
8 V typ. @ 1 MHz
电光带宽 @-3dB
300 MHz typ., @ -3 dB
RF 回波损耗
RF 输入功率
+30 dBm max.
RF 阻抗
偏置端口
驱动电压 Vpi
N/A
输入阻抗
N/A
环境/用户界面
输入光纤
Panda – PM1550
输出光纤
Panda – PM1550
输出光纤接头
PM FC/APC, 可按客户需要修改
输出光纤接头
PM FC/APC, 可按客户需要修改
RF连接头
3pin
Bias 连接头
尺寸
3.783”x 0.981” x 0.640”
工作温度范围
-55 ºC to +75 ºC
存储温度范围
-60 ºC to +90 ºC
封装尺寸和引脚定义：
相位调制器测试报告
测试光路图如下所示：
示波器中得到如下结果：
AFG的输出阻抗为50Ω，输出正弦信号500kHz，0~3.8V。3.8V应为半波电压，但是示波器中呈现的是全波相位差，可能是AFG与产品阻抗不匹配导致。
订购信息：
PM-W□□□□-☆-XX
PM：相位调制器/IM：强度调制器
□□□□：波长
850:850nm
1064:1064nm
1310:1310nm
1550:1550nm
☆ ：带宽
300：300MHZ
10G：10GHZ
XX:光纤及连接头类型
SA=SMF-28E+ FC/APC
SP=SMF-28E+ FC/PC
PP=PM Fiber+ FC/PC
PA=PM Fiber+ FC/APC
- 产品优势
- 工作波长:1525-1570nm,插入损耗:3 dB typical, 3.5 dB max.
