窄线宽单频激光系统，1550 nm

特性

• C波段单频激光器，开箱即用

• 模拟调制输入，用于控制DC电流、AC电流和激光器温度

• 温度稳定的激光器外壳，以实现长期稳定性

• 集成光纤隔离器，隔离度>25 dB，可大限度地减少背向反射光的影响

• 通过USB 2.0使用命令行界面实现远程操作和设定点调节

应用

• 光学参考激光器

• LIDAR/LADAR

• 光纤传感

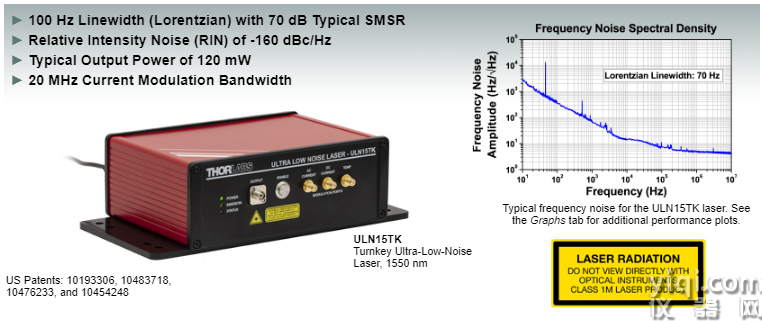

Thorlabs的ULN15TK超低噪声(ULN)激光器是一款开箱即用的激光系统，集成了我们的ULN15PC激光器与低噪声驱动器和温度稳定设备。这种即开即用的台式激光系统提供单频激光，相对强度噪声低于-160 dBc/Hz，典型(洛伦兹线型)线宽为100 Hz。此激光器经出厂设置性能得到优化，典型光学输出功率为120 mW，边模yi制比(SMSR)为70 dB。

这种激光器的光学输出是通过FC/APC插口(2.0 mm窄键)的光纤耦合输出。为了获得zui佳性能，我们建议连接包含PM1550-XP光纤的PM FC/APC光纤跳线，比如P3-1550PM-FC-1跳线。注意，偏振轴对准插口的窄键。

此系统由12 VDC、4 A输入供电。每个激光器配备1个DS12电源；有关设备随附物品的完整列表，请看发货清单标签。

单频工作
ULN15TK激光器出厂设置为单频工作，预设驱动电流和FBG温度。这些预设置是为了zui大限度地减少激光线宽，同时提供zui高的输出功率和长期稳定性。

为了实现窄线宽，这款开箱即用的ULN15PC激光器配有驱动电子设备，旨在大限度地降低电流噪声。驱动电子设备还包含热稳定系统，可以控制激光器的内部温度设置，并在标准实验环境中使用时确保长期的功率和波长稳定性。激光器的输出端也集成光纤隔离器，以大限度地减少任何背向反射光对激光器的影响。

使用前面板上的按钮开关(请看前后面板标签)启用此激光器时，激光器以预设电流水平工作。每个激光器附有预设工作条件下获得的测试数据表； 点击这里获取样本数据表。典型的频率噪声和相对噪声强度曲线图可在曲线图标签中查看。请注意，激光器启用后需要预热10分钟才能达到指定的线宽。

模拟调制
通过控制激光驱动电流或温度，可以在设定波长附近的小范围内调谐激光波长，且无模式跳变。前面板上包含三个模拟调制端口(SMA母头)，请看前后面板标签。其中两个端口用于在电流设定点附近的±10 mA范围内调制激光电流：其中，标有"AC Current"的端口支持高达20 MHz的调制频率，而标有"DC Current"的端口可接受从DC到5 MHz的频率。第三个标有"Temp"的端口可控制FBG温度，并能够接受从DC到1 Hz的调制频率。如要了解如何围绕设定波长调整激光波长，请看曲线图标签中提供的波长调整图。

每个调制端口可接受-5 V至5 V的输入信号。如要将调制电压转换为电流或温度变化，请看规格标签。

远程工作
通过设备后面板上的USB端口将激光器连接到PC(不包含)，并使用命令行界面可实现远程操作。除了打开/关闭激光器或读取状态指示器等基本功能外，用户通过命令行还可修改激光器工作设定点。每个设备都包含1根USB-AB-72 USB 2.0 Type-A转Mini-B电缆。

在设定波长附近的有限范围内调整激光参数可用于调谐中心波长，同时保持在单频工作状态。如果设定波长在这个有限值的范围之外，激光器的激光光谱可能会在单纵模和多模之间变化；有关单模工作的详细讨论，请看完整的ULN15PC网页描述。展示激光器中心波长调谐和单模工作区域的典型性能图可在曲线图标签中查看。请注意，每个仪器随附的数据表中提供了具体的性能数据。

系统后面板上还有1个9引脚D-Sub母接头，用于RS-485通信协议。有关接头的引脚分配，请看引脚图标签。

安装
台式激光器结构紧凑，外壳上的四个通孔用于M6和1/4-20英寸带帽螺丝，以便安装到光学平台上。

规格

出厂预设工作条件下测得

如需特定波长，请联系我们

插口处测得。

基于洛伦兹定理测得。详情请参考ULN15PC激光器手册。

代表10 MHz频率下的典型值。

匹配Thorlabs PM1550-XP跳线。

指定带宽是指调制电路的3 dB电气带宽。对于1 MHz以上的频率，激光器响应有缓慢的滚降。
