粉体振实密度计

一、概述

粉体密度是指单位体积的粉体所对应的质量。由于粉体中颗粒与颗粒之间或颗粒内部存在空隙（或孔隙），其粉体的密度通常小于所对应物质的真密度。振实密度是指将盛在容器中的粉体在规定的条件下被振实后的密度。

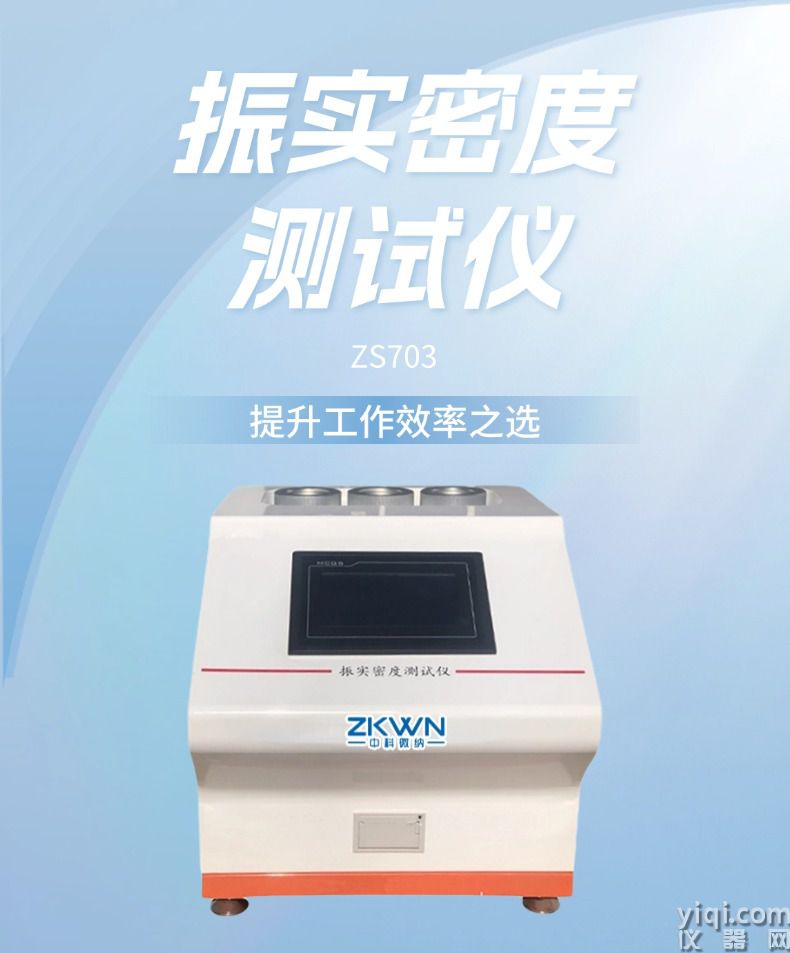

ZS703型粉体密度测试仪是我公司依据国标GB/T 5162-2006/ISO3953:1993（金属粉末 振实密度的测定）独立研发制造的粉体密度测试仪器，具有自主知识产权。仪器含盖国标GB/T 5162-2006/ISO3953:1993中的各项指标。

ZS703型粉体密度测试仪由电机、振动组件、7寸高清触摸屏等部件组成。可自设振动次数，振动过程中振动组件以小角度旋转保证物料均匀等特点。

二、技术指标：

1、输入电压：AC 220V

2、功率： 100W

3、试样重量：≤500.00克；

4、试样体积：≤250.00毫升；

5、单次振动次数：无限制;

6、电机允许力矩：0.86 N.m；

7、振动幅度：3mm，

8、重复性误差：≤1%；

9、准确性误差：≤1%；

10、试验方法:一次最多做三组试验

三、试验环境要求

电源：交流220V ± 10%50Hz，35W。

相对湿度：小于85%，无凝结现象其它要求：环境整洁无烟尘，周围没有机械    振动源或电磁干扰源。

测试对象: 各种金属粉：如铝粉、锆粉、镍粉、钨粉、锡粉、锌粉、钼粉、镁粉、铜粉以及其它稀有金属粉、合金粉或金属氧化物粉末等。

各种非金属粉：如滑石粉、高岭土、碳酸钙、煤粉、荧光粉、水镁石、方解石、硅灰石、电气石、金刚石、重晶石、萤石 、沸石、碳化硼、黏土、石墨、石英、石膏、膨润土、硅藻土、硅酸锆、刚玉、云母、粘土等。

其它粉末：如土壤、染料、医药、农药、磨料、涂料、食品添加剂、催化剂、水泥、河流泥沙等。

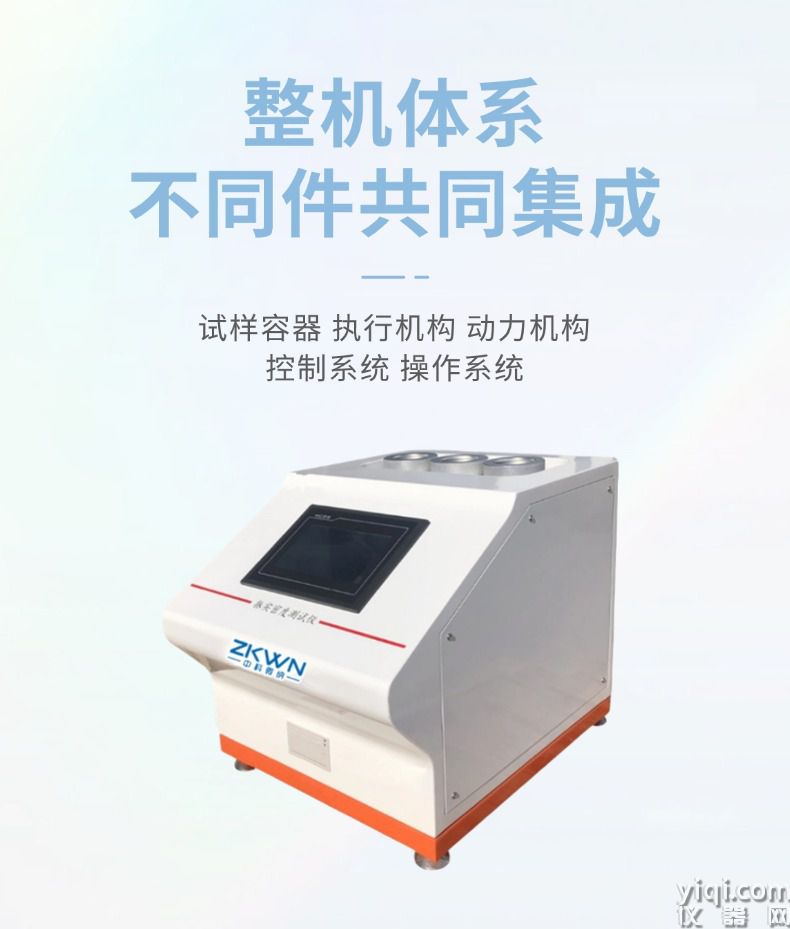

四、整机组成：

振实密度是指一定量的粉体装填在特定容器后，以一定的频率和幅度进行振动，当粉末的体积不再减少时读出粉体的体积，然后用粉末的重量除以该体积就得到振实密度

1、试样容器：由量筒固定在振动台构成的整体振动容器。

2、执行机构：凸轮的旋转带轮振动台做上下运动，且振动台在下落的过程做自由落体运动，当振动台下落底部和金属直线轴承碰撞。

3、动力机构：由步进电机带动凸轮旋转，可实现精确控制转速并试验壳对振动次数的精确设定。

4、控制系统：由工业PLC通过预先编写好的试验程序并按照设定好的额参数来精确运行，

5、操作系统：由7寸高清触摸屏和PLC通讯来实现整个操作系统，实现了可靠性、实用性和快捷性等多种安全可靠便捷的仪器。

五、操作步骤：

1、试验前的准备：

准备量筒：根据样品选择一个合适的量筒，并将量筒清洗干净，然后晾干或进行干燥处理后。所选择的量筒的容积由样品的松装密度来决定，详见下表。

准备样品：用千分之一的天平称量样品，称量样品的量（m）由松装密度来定
