Thorlabs Kiralux® CMOS小型科研级相机

特性

● 黑白、彩色或近红外增强CMOS传感器

● 无风扇冷却，减少暗电流，不会导致振动和图像模糊现象加剧

    ○ CS系列小型相机和LP低剖面系列相机提供被动热管理

    ○ CC系列冷却相机提供主动半导体制冷

● 触发和B门曝光模式

● 全局快门

● US,B 3.0接口

● ThorCam™软件，支持Windows® 7、10和11操作系统

● SDK和编程接口支持：

    ○ C、C++、C#、Python和Visual Basic .NET API

    ○ LabVIEW、MATLAB和µManager第三方软件

● 兼容30 mm笼式系统或60 mm笼式系统(查看下方安装特性部分)

● 1/4"-20(M6 x 1.0)*螺孔，用于接杆安装

介绍

Thorlabs的Kiralux®相机带有CMOS传感器，可提供极低的读出噪声和高灵敏度，非常适合弱光成像应用，例如荧光显微镜。全局快门同时扫描整个视场，可对快速移动的物体进行成像。这些相机可选带黑白、彩色或近红外增强传感器。相机机身顶部的刻线标出了传感器的大概位置。

* 仅LP系列低剖面相机有公制螺孔。

紧凑封装、低剖面封装或密封TE冷却封装的相机

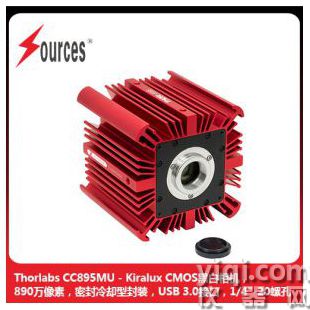

Kiralux CMOS相机提供三种封装形式：被动冷却紧凑型封装(CS系列相机)、低剖面被动冷却型封装(LP系列相机)和密封封装(CC系列相机)，密封封装具有半导体制冷片(TEC)以冷却传感器。CS、LP和CC系列相机都采用无风扇设计，可减少暗电流，且不会加剧振动导致的图像模糊。相较于被动冷却型相机，CC系列相机的主动TE冷却功能可进一步降低暗电流；但是，总暗电流也与曝光时间有关。对于要求曝光时间短(小于500 ms)的亮光应用，一般被动冷却的相机就足够了。对于需要曝光时间大于500 ms的弱光应用，我们强烈建议使用冷却型相机。

软件和触发

每个相机包含一个US,B 3.0接口，兼容大多数计算机。每个相机附带我们的ThorCam软件，支持Windows® 7、10和11操作系统。开发人员可以利用我们功能齐全的API和SDK。请访问ThorCam软件页面下载*新软件、固件和编程接口。

我们的相机具有触发选项，可启用自定义时序和系统控制；详情请查看触发标签。外部触发需要连接至相机的辅助端口。下方提供了对各个信号进行“分线”的配件电缆和电路板。

可拆卸的保护窗口片或IR滤光片

黑白和NIR增强型相机均配置有透明窗口片，彩色相机具有IR阻挡滤光片。C-mount转接件和其他前端组件是可拆卸的，这样即可使用保护窗口片。如果须限制图像光谱，例如消掉不需要的近红外光，我们提供多种高质量干涉和有色玻璃滤光片，用户可轻松将其安装在两种相机内。

拆下C-Mount转接件和锁环就露出了SM1(1.035"-40)螺纹，用于使用标准Thorlabs组件搭建的自定义组件。

小型科研级相机安装了MVL50M23机器视觉镜头。

利用SM1螺纹孔径安装SM1透镜套筒。

四个4-40的螺孔用于将30 mm笼式系统组件安装到相机。图示为我们带C-Mount螺纹的CP13笼板。

使用WFA4100相机套筒将小型科研级CMOS相机安装在Cerna®显微镜上。

附带的六角扳手可用于松开C-mount转接件上的三个带帽螺丝。O形圈可将保护窗口片固定在转接件内。

我们的冷却型Kiralux相机安装了MVL35M23机器视觉镜头。

四个4-40螺孔可将60 mm笼式系统组件安装到相机上。图示为我们LCP02笼板转接件，用于连接至30 mm笼式系统统组件，例如带SM1螺纹的CP33笼板。

CC505MU相机通过外壳底部的1/4"-20螺孔安装在Ø1英寸底座式接杆上。

使用TC1X相机镜筒将CC505MU相机安装在LAURE1 Cerna®三目镜上。

拆下DC-CS1 C-mount转接件会露出SM1(1.035"-40)螺纹，用于安装使用Thorlabs标准元件搭建的自定义组件。滤光窗片通过SM1RR卡环固定。

MVL8M23机器视觉镜头通过DC-CS1 C-mount转接件安装在Kiralux低剖面相机上

低剖面系列相机的顶部和底部各有两个1/4-20(M6 x 1.0)螺孔，便于重复定位，同时防止安装时相机转动。LP126CU相机安装在两个PH2接杆支架里的两个TR2光学接杆上。

四个4-40螺孔便于30 mm笼式系统接合相机。图示为带C-Mount螺纹的CP13笼板通过四根ER4笼杆接合LP126CU低剖面相机。

LP126CU科研级低剖面CMOS相机通过WFA4100相机套筒安装在Cerna®显微镜上。

产品

Kiralux CMOS低剖面科研级相机，1230万像素

Kiralux CMOS小型科研级相机，1230万像素

Kiralux CMOS小型科研级相机，1230万像素，密封冷却型

Kiralux CMOS小型科研级相机，130万像素

Kiralux CMOS小型科研级相机，黑白和彩色，230万像素

Kiralux CMOS小型科研级相机，500万像素

Kiralux CMOS小型科研级相机，500万像素，密封冷却型

Kiralux CMOS小型科研级相机，890万像素

Kiralux CMOS小型科研级相机，890万像素，密封冷却型
