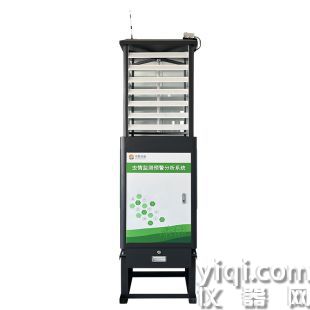

农林病菌孢子捕捉分析系统河南兆迪ZD-NYA16

一、设备简介

ZD-NYA19农林病菌孢子捕捉防治系统是一款由我司自主研发生产的新型病菌孢子捕捉设备，符合GB/T 24689.3-2009植物保护机械孢子捕捉仪（器）标准。该设备主要通过监测采集到的病害病原菌孢子的存量及其扩散动态，为农林病菌病害的发生提供无人化、可视化的验证手段。该设备主要由孢子捕捉装置、孢子承载装置、恒温培养装置、图像采集装置、网络传输模块、供电系统与防雷装置组成。实现远程自动捕捉病菌病害，载玻带自动更换，自动采集，自动显微成像拍照，图片数据自动上传，自动运行等功能。同时将采集到的图片等数据实时上传到智慧物联网云平台，满足病情预测预报及标本采集的需要，及时防治病害发生，为现代农业提供智能化服务。

二、技术参数：

1.符合GB/T 24689.3-2009孢子捕捉仪（器）标准的技术要求、安全要求、试验方法、检验规则及标志、包装、运输及贮存；

2.外观结构：整体结构采用不锈钢静电粉末喷涂工艺，坚固耐用，超高性价比；

3.显示屏：10.1寸安卓工业智能触摸屏，安卓智能控制系统，全新手势控制，提供智能化的人机交互体验；‌

4.通讯方式：支持WIFI/4G/以太网等多种联网方式；

5.无人化控制：系统全天候采集，能够实现从载玻带加载，病原菌孢子捕捉，恒温培养、显微成像，图片上传、载玻带回收全流程的自动化运行；

6.载玻带装置：配置超长载玻带每天自动更换，一次更换最长可使用1年；

7.载玻带余量提醒：载玻带余量不足时自动提醒补充，确保检测不中断；

8.载玻片装置：内置载玻片，实现载玻片和载玻带同时采集；

9.拍照装置：采用800w工业高清摄像机和40倍光学显微成像系统，对所捕获病菌孢子进行高清显微图片摄取，所摄取图像清晰度能够达到人工识别病菌孢子种类的要求，并上传至智慧农业物联网系统；

10.恒温培养装置：待孢子采集完成，自动送入培养仓进行恒温培养，培养温度可根据孢子的适应自行调节，培养时间可设置；

11.设备尺寸：590*550*1716mm（不含太阳能支架)；

12.工作环境：工作温度：-20℃—70℃，工作湿度＜95%；

13.供电方式：支持市电供电AC220V或太阳能供电（240w，150ah太阳能供电系统）；

14.设备功率：运行功率≤40w；待机功率≤10w；

15.集气口风量：36m³/h,风压330Pa；

16.风力大小自动调节:可根据孢子采集状态自动调节风速大小，保持最佳采集风速‌；

17.孢子采样：采集时间1~255min（可自由设置范围）；

18.旋风分离杂质：采用旋风离心分离技术，可高效去除空气中悬浮杂质粒子，实现孢子纯度和质量的提升，为后续采集培养过程提供高质量的孢子。

19.壳体绝缘电阻≥2.5ＭΩ；

20.定时开启：可根据需求设置开始工作时间；

21.GPS定位：内置GPS定位功能，可在GIS地图中查看设备站点等数据；

22.语音播报：实时播报设备的工作状态进程和拍照情况；

23.自定义拍照：工作流程内，可自定义一次流程拍设照片数量；

24.拍照自动校准：在出现断电或者震动导致相机定位出现偏差后，可实现远程自动校准，保证所拍照片的精准度。

25.远程控制：支持通过手机App和Web端下发参数，调整工作时间，图像拍摄频率、上传图像频率等，实现了远程控制的功能；

26.状态监控：可输出设备运行状态信息，以便于指挥中心平台对设备运行状态进行远程监控；

27.电量预警：设备实时上传电量信息，当电量低于系统阈值时，将会自动预警；

28.移位报警：当设备位置发生移动时，系统会通过公众号或pc端进行及时预警；

29.智慧农业物联网系统可通过历史数据回溯孢子捕捉仪的工作情况；

30.系统更新：可以通过云平台远程更新安卓系统APP，免费升级功能，为用户提供良好体验；
