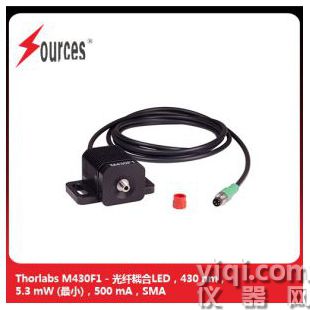

Thorlabs 光纤耦合LED，280nm到1450nm，SMA插口
- 品牌：Thorlabs
- 型号： M625F2等
- 产地：美洲 美国
- 供应商报价：面议
-
青岛森泉光电有限公司
更新时间：2025-05-22 08:46:24 -
销售范围售全国
入驻年限第7年
营业执照已审核
- 同类产品LED光源(17件)
立即扫码咨询
联系方式：0532-80982936
联系我们时请说明在仪器网（www.yiqi.com）上看到的!
扫 码 分 享 -
为您推荐
产品特点
- 这些光纤耦合LED包含一个安装到散热器的LED，且带有SMA光纤接头，通过SMA接头的多模光纤跳线便可集成到光学装置中；
详细介绍
产品特性
标称波长范围从280 nm到1450 nm
提供暖白光(4000 K)、冷白光(6200 K)和宽带(470 - 850 nm)LED
集成的识别芯片(EEPROM)存储LED工作参数
优化的热性能获得稳定的输出功率
SMA插口非常适用于多模光纤跳线
产品概述
每个光纤耦合LED通过对接耦合技术将单个LED与光纤耦合起来。在这个过程中，光纤接头的定位要使光纤末端尽可能靠近光发射体，从而将光纤输入端的损耗降到*小，使输出功率*大。耦合效率主要取决于耦合光纤的芯径和数值孔径(NA)。芯径越大，数值孔径值越高，则损耗越低，光纤末端的输出功率越大。此外，与波长在400 nm以下的LED一起使用时，推荐使用高羟基含量或者抗负感光纤(推荐的跳线请见下方的表格)。
优化的热管理
这些光纤耦合LED具有良好的热稳定性能。长度为34 mm的被动冷却散热器(用在我们大部分的光纤耦合LED中)直接与安装LED的金属芯电路板接触。这样可以减少由于升高LED异质结温度而导致的输出光功率衰减。有些光纤耦合LED具有更高的输出功率(M365FP1、M385FP1、M395FP1、M405FP1和M660FP1)，它们安装在长度为50 mm的散热片上，以增加散热性，并提高热稳定性。
白光和宽带LED
我们的冷白光LED和暖白光LED都具有宽光谱，跨度达到好几百纳米。这两种LED的外观差异可用相关色温来描述。相关色温表示LED的颜色外观近似于黑体辐射体时的温度。一般来说，暖白光LED的光谱与钨丝灯光谱相似，而冷白光LED的光谱中包含更强的蓝光成分。与暖白光LED相比，冷白光LED在大部分波长下具有更高的光强，因此更适合荧光显微应用或附带白平衡的相机应用。
MBB1F1光纤耦合LED在较宽的波长范围内提供相对平坦的光谱辐射。它的FWHM带宽范围从500 nm至780 nm，而10dB带宽范围在470 nm与850 nm之间。关于此带宽光源的更多详细信息，请看右边的表格。
驱动选项
Thorlabs提供五种兼容一些或全部这些LED的驱动器：LEDD1B、UPLED、DC2200、DC4100和DC4104(后两种需要DC4100-HUB)。更多有关规格的信息，请看LED驱动器标签；有关驱动器兼容性的信息，请看规格标签。UPLED、DC2200、DC4100和DC4104驱动器能够从所连LED的EEPROM芯片中读出电流限制，从而自动调节*大电流设置，以保护LED。
光y传学应用
我们的光纤耦合LED是光遗传学应用的理想光源。它们涵盖各种波长，便于连接光遗传跳线。此外，通过我们的DC4100控制器和DC4100-HUB集线器，*多可以同时驱动并调制四个不同的光源。点击这里了解我们所有光遗传学系列产品。
跳线选项
这些LED与我们的各种多模光纤跳线兼容。有关不同波长LED的推荐光纤跳线列表，请查看下表。除了SMA端接跳线，我们还提供混合跳线，一端带SMA接头，另一端带FC/PC接头、插芯端或裸光纤。可以通过我们的定制跳线工具获得库存中没有的跳线配置。
Recommended Fiber and Patch Cables
LED Wavelength
Fiber Type
Stock Patch Cable
< 350 nm
FG400AEA
Ø400 µm, 0.22 NA,
Solarization ResistantM113L SMA - SMA
350 nm - 700 nm
FT400UMT
Ø400 µm, 0.39 NA, High OHCustom Patch Cables
>400 nm
FT400EMT
Ø400 µm, 0.39 NA, Low OHM28L SMA - SMA
M76L SMA - FC/PC
M118L SMA - Flat Cleave
M79L SMA - Ferrule
产品规格
Legend LED Mounted to a 50 mm Long Heat Sink LED Mounted to a 34 mm Long Heat Sink Item # Color
(Click for
Spectrum
and Data)aNominal
Wavelengtha,bTypical Ø200 µm
Core Fiber
Output Powerc,dMinimum Ø400 µm
Core Fiber
Output Powerd,eTypical Ø400 µm
Core Fiber
Output Powerd,eMaximum
Current
(CW)Forward
VoltageBandwidth
(FWHM)Typical
LifetimeRecommended
DriversfM280F5g Deep UV 280 nm 0.2 mW 0.5 mW 0.8 mW 500 mA 6.26 Vd 10 nm >1 000 h LEDD1B, UPLED, or DC2200 M300F2g Deep UV 300 nm 110 µW 320 µW 370 µW 350 mA 8.0 Vd 15 nm >10 000 h M310F1g Deep UV 308 nm 0.14 mWh 0.3 mWh 0.51 mWh 600 mAh 5 Vh 30 nmh >10 000 hh LEDD1B, UPLED, DC2200, DC4100i, or DC4104i M325F4g Deep UV 325 nm 100 µW 260 µW 350 µW 600 mA 5.2 Vd 12 nm >5 000 h LEDD1B, UPLED, or DC2200 M340F4g Deep UV 340 nm 0.16 mWh 0.45 mWh 0.75 mWh 600 mAh 6.6 Vd,h 10 nmh >1 000 hh M365FP1g UV 365 nm 5.29 mW 9.8 mW 15.5 mW 1400 mA 3.75 V 9 nm >10 000 h DC2200 M375F2g UV 375 nm 1.57 mW 3.2 mW 4.23 mW 500 mA 4.5 V 9 nm >10 000 h LEDD1B, UPLED, DC2200, DC4100i, or DC4104i M385F1g UV 385 nm 2.68 mW 9.0 mW 10.7 mW 700 mA 4.3 V 10 nm >10 000 h M385FP1g UV 385 nm 7.7 mW 18 mW 23.2 mW 1400 mA 3.65 V 12 nm >10 000 h DC2200 M395F3g UV 395 nm 1.91 mW 4.8 mW 6.8 mW 500 mA 4.5 V 16 nm >10 000 h M395FP1g UV 395 nm 7.7 mW 20.1 mW 29.8 mW 1400 mA 4.0 Vd 11 nm >10 000 h DC2200 M405F1g UV 405 nm 0.93 mW 3.0 mW 3.7 mW 500 mA 3.6 V 12 nm >10 000 h M405FP1g UV 405 nm 7.7 mW 19.3 mW 24.3 mW 1400 mA 3.45 V 12 nm >10 000 h DC2200 M415F3g Violet 415 nm 7.0 mW 14.4 mW 21.3 mW 1500 mA 3.1 V 14 nm >10 000 h DC2200 M430F1g Violet 430 nm 2.9 mWh 5.3 mWh 7.5 mWh 500 mAh 3.66 Vh 17 nmh >10 000 hh LEDD1B, UPLED, DC2200, DC4100i, or DC4104i M455F3 Royal Blue 455 nm 5.4 mW 17 mW 24.5 mW 1000 mA 3.5 Vd 14 nm >10 000 h M470F4 Blue 470 nm 6.5 mWh 14 mWh 20 mWh 1000 mAh 3.1 Vd,h 20 nmh >50 000 hh M490F4 Blue 490 nm 0.9 mWh 1.8 mWh 2.8 mWh 350 mAh 3.2 Vd,h 26 nmh >10 000 hh M505F3 Cyan 505 nm 3.7 mW 8.5 mW 11.7 mW 1000 mA 3.7 Vd 25 nm >10 000 h M530F2 Green 530 nm 3.2 mW 6.8 mW 9.6 mW 1000 mA 3.1 Vd 30 nm >50 000 h MINTF4 Mint 554 nm 8.5 mW 21 mW 28 mW 1225 mA 3.5 Vd - >10 000 h DC2200, LEDD1Bj, UPLEDj, DC4100i, or DC4104i M565F3k Lime 565 nm 4.4 mW 9.9 mW 13.5 mW 700 mA 2.85 V 105 nm >10 000 h LEDD1B, UPLED, DC2200, DC4100i, or DC4104i M590F3 Amber 590 nm 1.5 mW 3.3 mW 4.6 mW 1000 mA 2.6 Vd 16 nm >10 000 h M595F2k Amber 595 nm 4.0 mW 8.7 mW 11.5 mW 1000 mA 3.1 Vd 80 nm >50 000 h M617F2 Orange 617 nm 4.4 mW 10.2 mW 13.2 mW 1000 mA 2.2 Vd 15 nm >50 000 h M625F2 Red 625 nm 5.7 mW 13.2 mW 17.5 mW 1000 mA 2.2 Vd 15 nm >50 000 h M660FP1 Deep Red 660 nm 4.7 mW 10.6 mW 15.5 mW 1400 mA 2.7 Vd 18 nm >1 000 h DC2200 M700F3 Deep Red 700 nm 0.4 mW 1.3 mW 1.7 mW 500 mA 2.7 V 20 nm >10 000 h LEDD1B, UPLED, DC2200, DC4100i, or DC4104i M740F2 Far Red 740 nm 2.1 mW 4.1 mW 6.0 mW 800 mA 2.7 V 22 nm >10 000 h M780F2 IR 780 nm 1.15 mW 5.5 mW 7.5 mW 800 mA 2.1 V 28 nm >10 000 h M810F3 IR 810 nm 6.1 mWh 12.7 mWh 19.3 mWh 1000 mAh 3.6 Vd,h 30 nmh >10 000 hh M850F3 IR 850 nm 4.1 mWh 8.6 mWh 13.4 mWh 1000 mAh 3.2 Vd,h 30 nmh >10 000 hh M880F2 IR 880 nm 0.58 mW 2.7 mW 3.4 mW 1000 mA 1.7 V 50 nm >10 000 h M940F3 IR 940 nm 4.2 mW 10 mW 14.2 mW 1000 mA 3.8 Vd 60 nm >50 000 h M970F3 IR 970 nm 2.4 mW 5.9 mW 8.1 mW 1000 mA 1.9 V 60 nm >10 000 h M1050F3 IR 1050 nm 0.92 mW 2.3 mW 3.0 mW 600 mA 1.4 Vd 37 nm >10 000 h M1100F1 IR 1100 nm 1.1 mWh 2.0 mWh 5.4 mWh 1000 mAh 1.4 Vd,h 50 nmh >10 000 hh M1200F1 IR 1200 nm 0.9 mWh 1.6 mWh 2.5 mWh 1000 mAh 2.2 Vd,h 65 nmh >10 000 hh M1300F1 IR 1300 nm 0.77 mWh 1.42 mWh 2.31 mWh 1000 mAh 1.7 Vd,h 80 nmh >10 000 hh M1450F1 IR 1450 nm 0.44 mWh 0.86 mWh 1.34 mWh 1000 mAh 1.88 Vd,h 95 nmh >10 000 hh MBB1F1l Broadband 470 - 850 nmm 0.30 mW 0.8 mW 1.2 mW 500 mA 3.6 V 280 nm >10 000 h MWWHF2n Warm White 4000 Ko 7.9 mW 16.3 mW 23.1 mW 1000 mA 2.9 Vd N/A >50 000 h MCWHF2n Cold White 6200 Ko 8.8 mW 21.5 mW 27.0 mW 1000 mA 2.9 Vd N/A >50 000 h 由于制作过程和温度、电流等操作参数的的不同，任意LED的实际光谱输出会有所变化。输出曲线和标称波长规格仅供参考。
对于可见光LED，标称波长是指LED对人眼而言看起来*亮的波长。可见光LED的标称波长可能与光谱仪测出的峰值波长不符。
M280F5、M300F2、M310F1、M325F4和M340F4都用纤芯Ø200 µm、0.22 NA的抗负感多模光纤(型号FG200AEA)进行测试；M1450F1 LED用纤芯Ø200 µm、0.22 NA的多模光纤(型号FG200LCC)进行测试；其他所有LED都用纤芯Ø200 µm、0.22 NA的多模光纤(型号FG200UCC)测试。
*大电流驱动时
M280F5、M300F2、M310F1、M325F4和M340F4都用纤芯Ø400 µm、0.22NA的抗负感多模光纤(型号FG400AEA)进行测试; 其他所有LED都用纤芯Ø400 µm、0.39 NA的多模光纤(型号FT400EMT)测试。
*大电流和*大电压分别大于或等于LED的*大电流和正向电压的驱动器。有关每个驱动器的规格，请参阅LED驱动器标签。
我们285 nm至420 nm的LED在工作期间发射强紫外光。因此，须采取防措施，避免直视紫外光，并且需要佩戴紫外光保护眼镜来防止眼睛受损。同时，也应该避免皮肤和身体其它部位暴露在紫外光下。
25 °C时测得
这是四通道驱动器，需要DC4100-HUB接头集线器驱动光纤耦合LED。
由于此驱动器可提供*大电流，所以此LED可在接近全功率的情况下驱动，但不能以全功率驱动。
这些LED是激发磷光体发光的，当调制频率高于10 kHz，占空比低于50%时，可能无法w全关闭。
当调制频率高于1 kHz，占空比为50%时，MBB1F1 LED可能无法w全关闭，因为宽带辐射是通过激发磷光体发光产生的。调制频率高于1 kHz时，占空比可能减小。例如，10 kHz调制可用5%的占空比获得。
10 dB带宽。
当调制频率高于5 kHz时，MWWHF2和MCWHF2 LED可能无法w全关闭，因为白光是通过激发磷光体发光产生的。
相关色温。
