模组化太阳电池光谱性能测试系统

系统简介：

    SSC-QE-IPCE模组化太阳电池光谱性能测试系统是一款多功能光电实验平台，采用模组化设计，根据用户的不同求来灵活配组测试系统。可测试各类电池（单晶硅、多晶硅、钙钛矿、染料敏化、单结、多结在内的多种形式的薄膜太阳电池材料），将内外量子效率测试、光谱响应测试、光谱透射率、光谱反射率、光电转换效率、短路电流密度等功能集成到一套系统中，并可实现自动化测量。

系统特点：

1、模组化设计，紧扣用户需求，经济灵活，适用面广，升级、改造、维护均很方便；

2、可选大功率卤钨灯及大功率氙灯光源，也可使用用户已有或指定的光源；

3、独特的分光系统，保证良好的波长准确度和重复性，消除多级谱的影响，杂散光小；

4、具有弱信号处理能力，可有效提高信噪比，保证测量精度；

5、多种样品架可供选择，夹持方便，电极接触好，对弱信号测试干扰小；

6、自主研发高性能弱信号处理器，内含隔离前置放大器，有效隔离偏光产生的直流分量，并可进行所有控制及信号的自动切换

7、配套完整的全自动化专用系统软件

系统测试范围：

适用于各种材料太阳能电池的测试：

    单晶硅、多晶硅、非晶硅、砷化镓、铟镓砷、磷化铟、锗、碲化镉、铜铟硒、铜铟镓硒、铜锌锡硫。染料敏化电池、量子点电池、有机太阳能电池、聚合物太阳能电池、钙钛矿太阳能电池等

适用于多种结构太阳能电池的测试：

    单结、多结、PERC/HIT/IBC等结构、高聚光类型、薄膜与正反结构等

技术参数：

光谱范围：200-2500nm内任选

扫描间隔： ≥1nm整数（可调）

扫描方式： 全自动

短路电流密度重复性 ：＜0.1%~0.5%

测试方式：交流、直流两种测试模式和手动、电动两种控制模式任意配置

可选偏置光源：    1~2路可选，用于对叠层电池的测试或染敏、钙钛矿类电池测试

可选偏置电压：    ±10v（或整合用户已有的可程控偏置电源设备）

可选温控台：  温控范围10-40℃（±1℃）

单色仪选择 ：可选双单色仪

监视选择 ：可选双光路监视

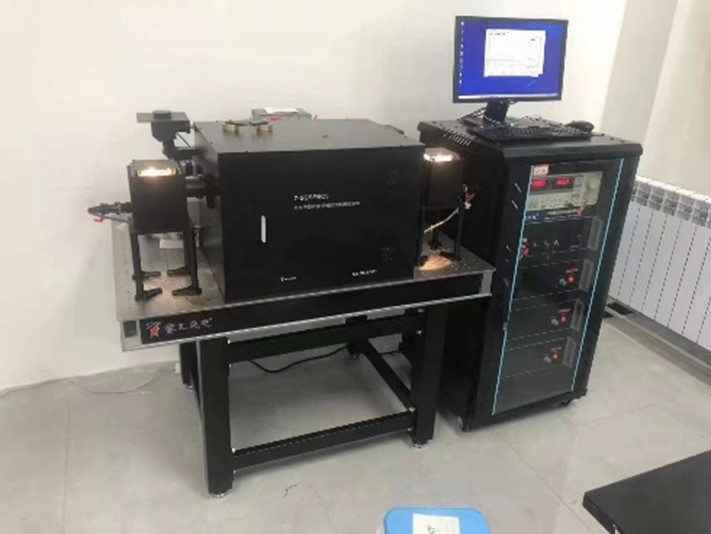

测试系统暗箱内部：

      测试系统样品室采用双开门式暗箱外壳，便于取放样品或调整操作；样品室内上方为主光光源和偏置光源出光口，出光口角度出厂前已调整好，可准确照射在样品及探测器上；样品室内下方为可调整样品台，样品台可按需定制为手动或电控自动化驱动，配合搭配我公司种类丰富的配件，可以实现几乎所有种类的太阳能电池测试，这种模块化的灵活搭配方式，适合工业、科研用户建立多种太阳能电池测试平台。

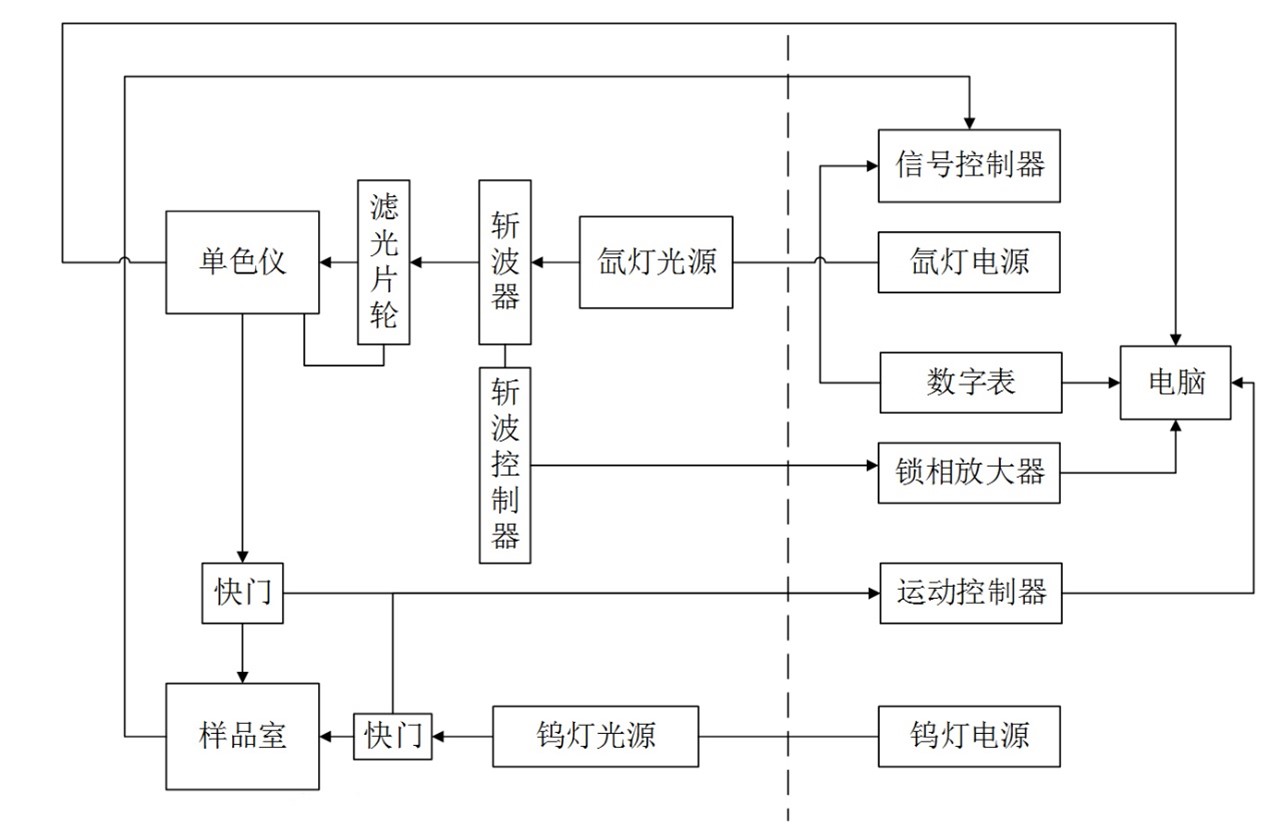

系统框图：

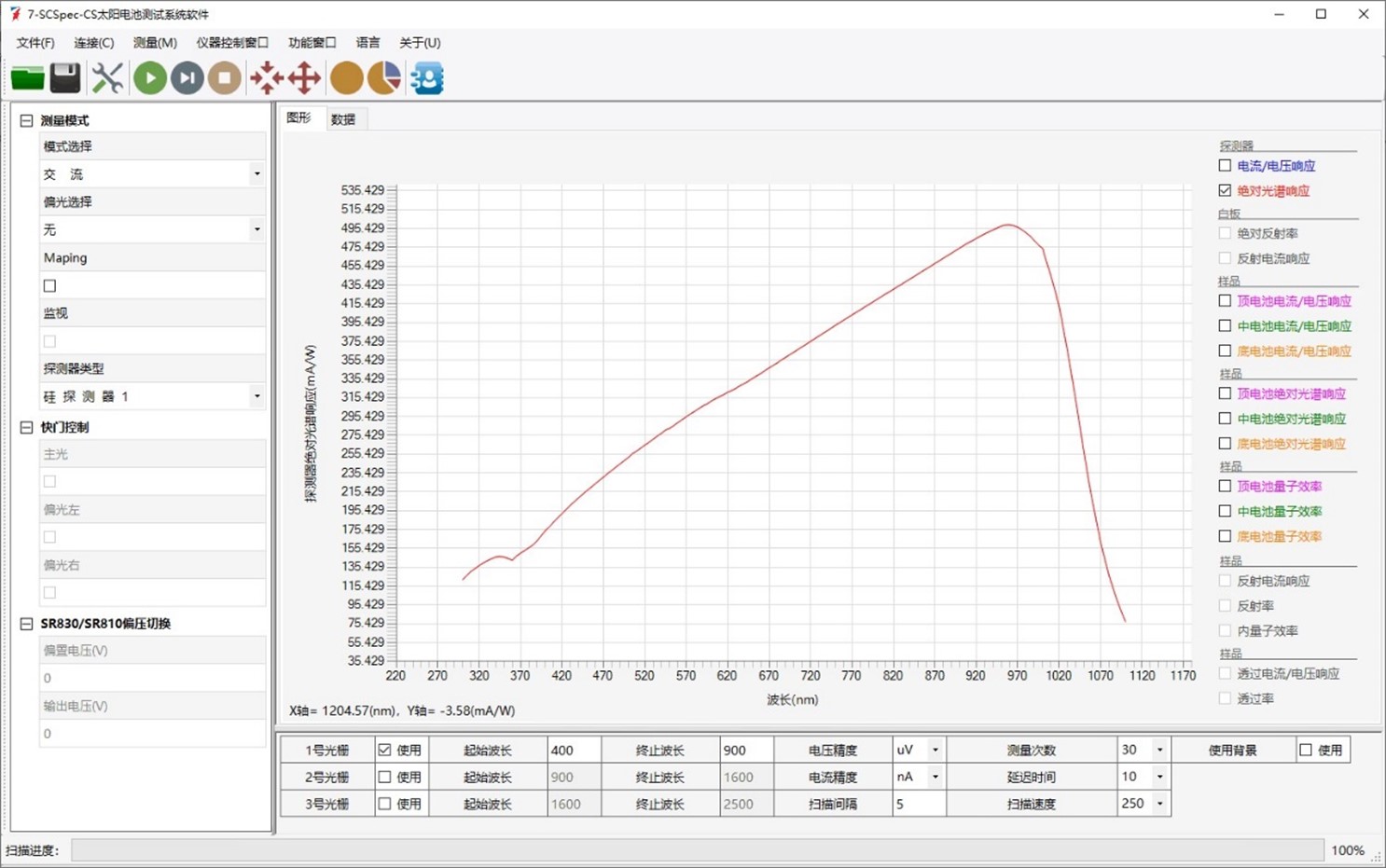

系统软件：

    由我公司独立研发的SSC-QE-IPCE太阳能电池量子效率测试软件，用于对太阳能电池的内外量子效率测试、光谱响应测试、光谱透射率、光谱反射率、光电转换效率、短路电流密度等功能测量。软件将仪器控制和仪器参数设置汇总到不同界面，从而zui大限度的将控制操作简化，功能实现一键运行。系统软件测试数据，支持图片和数据的导出和报表打印功能，以方便您使用其他数据处理软件调用，方便后续数据处理与分析

实测曲线：

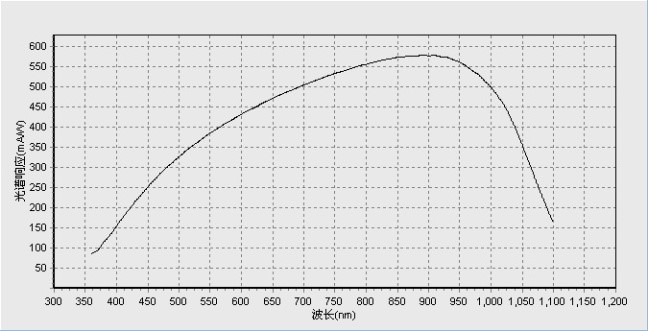

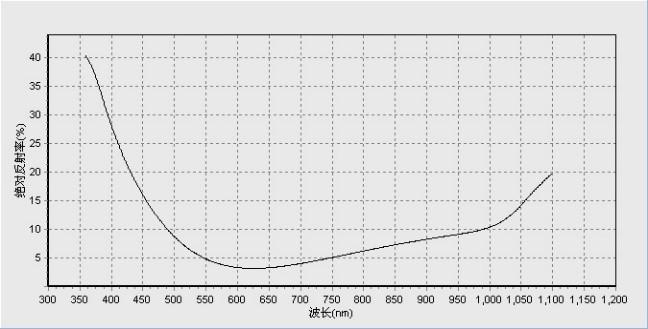

实测硅电池光谱响应曲线	实测硅电池光谱反射率曲线

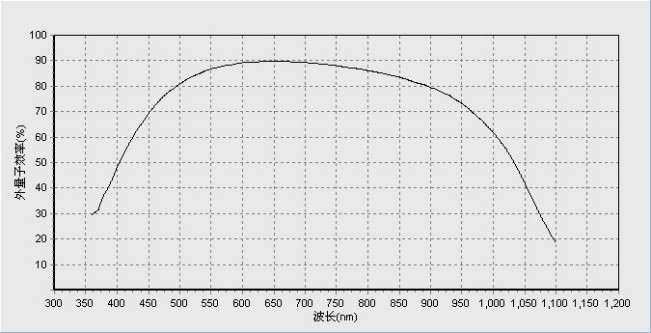

实测硅电池外量子效率曲线	实测硅电池内量子效率曲线

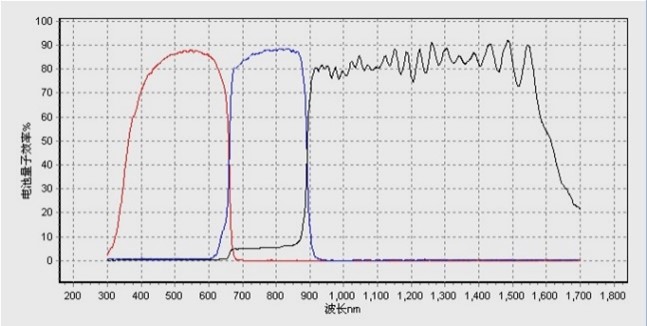

实测双结电池量子效率曲线	实测三结电池量子效率曲线

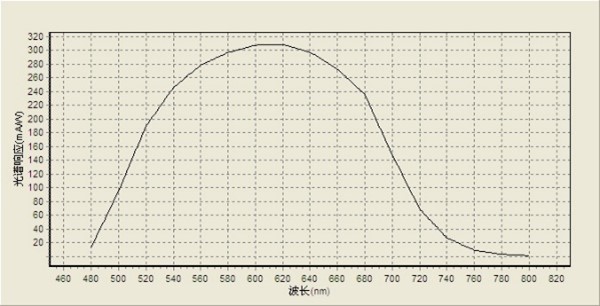

实测染料敏化电池量子效率曲线	实测染料敏化电池光谱响应曲线

相关组件：

	氘灯光源   氘灯光源主要用于紫外，可到真空紫外界限195nm，并且波长越短，亮度越高，在360nm以下比一般卤钨灯的辐亮度高。氘灯光源室内置长寿命氘灯灯泡，用户可自行更换。可用作独立的紫外光源，荧光光源的激发光源，或与我公司生产的单色仪、光谱仪、样品室、滤光片轮等配套使用组成各种应用系统。
	卤钨灯光源   卤钨灯光源室内置德国OSRAM原装进口灯泡及灯座，使用寿命长，用户可自行更换灯泡。光源具有色温高，光效高，光通稳定的特点，灯泡寿命终止时的光通量为开始时的95~98%，可基本保持恒定。输出光通量波动仅为0.12%~0.2%。该光源可与我公司生产的单色仪、样品室、滤光片轮等配套使用组成各种应用系统，也可单独作为照明光源使用。
	氙灯光源   氙灯光源室内置德国OSRAM原装进口高压短弧氙灯，亮度高于国产灯源数倍，寿命长，更换方便。光源室的F/#连续可调，且高压触发器置于光源室内部，避免光源室与电源之间传递高压造成安全隐患。关闭电源后，风冷系统继续工作保证光源室和电源充分冷却以延长各零组件寿命。
	光栅扫描单色仪   光栅扫描单色仪，配置滤光片轮，消除二次色散设计，有效抑制杂散光；单色仪采用多光栅塔台式分光结构，可根据需求灵活配置多块光栅；集成式软件可自动控制光栅转换、滤光片更换和波长扫描，实现全自动宽光谱测试；单色仪产品可与我公司光源、探测器等产品灵活组合搭建，广泛应用于我公司各光谱测试系统。
	光学斩波器   光学斩波器是一种高精密的光学设备，主要作用是将连续光调制成为有固定频率的光，同时输出调制频率；通常是与锁相放大器配合使用；光学斩波器一般由如下几个部件构成：控制单元、斩波装置、斩波片和连接线等。

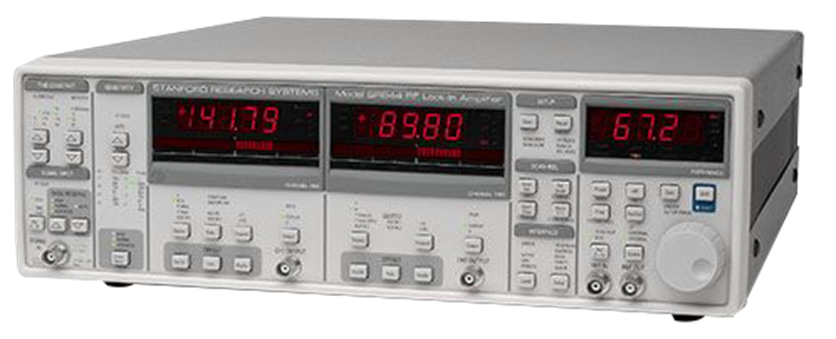

	锁相放大器   锁相放大器是用来检测极微弱的AC信号（可低至nV级）的高灵敏数据采集器，即使在噪声高于信号数千倍的情况下，也可得到精确的测量；锁相放大器是使用PSD相位敏感检测器的技术，只有存在于特定参考频率的信号可被挑选出来，而其他频率的噪声则不会被检出。

系统需求确认表：

SSC-QE-IPCE系统需求确认表

(****单位****老师），请勾选填写后发到邮箱 ssc@shinsco.cn

光谱范围（nm）：（300-2500nm）

测试内容：（光谱响应，内量子效率，反射率/外量子效率，光谱透过率，短路电流密度）

电池种类：（硅、薄膜电池、染料敏化等）

电池材质 ：（单晶硅、多晶硅、铜铟镓硒CIGS、砷化镓等）

电池结数 ：（单结、双结、三结）

各结光谱响应范围（nm）： 第yi结 　  第二结 　  第三结 　

样品外形尺寸：    　-

光敏面尺寸 ：　-

是否需要电偏置：电偏置电压范围（V）  　

测试模式：（交流、直流、交/直流切换）

附件需求：（平台，电脑，打印机，备用灯泡等）

是否提供电池样品、照片或尺寸图等： 　-

其他要求： 　-

根据不同的需求进行配置。报价区间15-36万

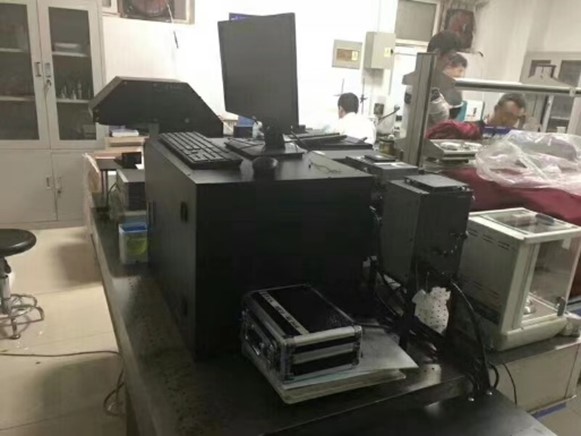

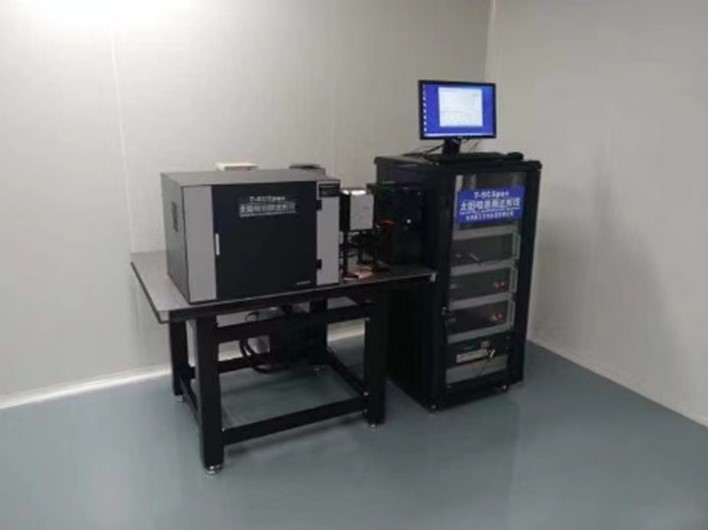

应用案例：
