二手 蔡司 LSM 700 激光共聚焦显微镜

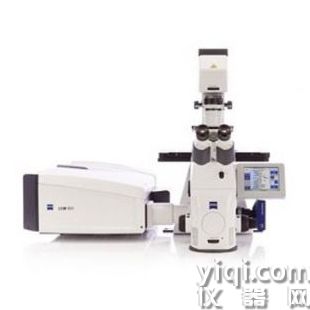

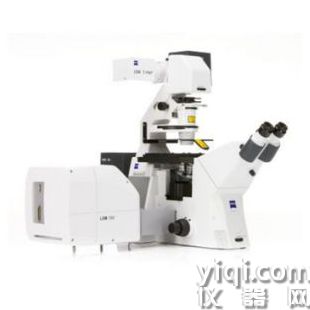

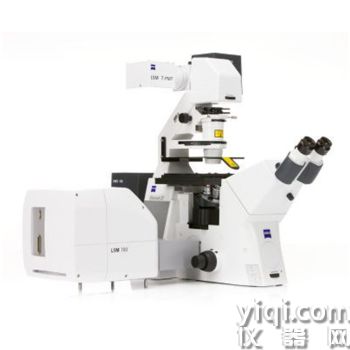

蔡司LSM700 激光共聚焦显微镜

性能参数：

一、激光光源系统

1.覆盖近紫外及可见光波长范围的固体激光器，各激光器单独分立，整合输出。

2.近紫外激光：405nm；Ar激光：488 nm；HeNe激光：555nm；HeNe激光：639nm；

3. 全部光源系统由计算机控制。用户可由软件界面通过鼠标操作，选择各种光源，控制光源强度，并直观地了解到各种光源的工作状态。

4. 通过直接激光器调制控制激光强度，连续可调（0～100%），步进0.1%。

5. 每支激光器通过独立的光纤连接到扫描器部分，光纤即插即用，无需校准。

6. 光纤末端具有可对激光进行聚焦的集光镜，电动调节。



二. 激光扫描系统

1.扫描器（含检测器）与显微镜直接连接于显微镜后侧端口（非光纤连接），一体化设计，一体化像差及色差校正。

2. 整个光路的光学设计适用波长范围为350nm～1100nm全光谱范围。

3.由不少于2个高灵敏低噪音的光电倍增管PMT荧光检测通道（所有的荧光检测通道均为光谱检测通道），一个透射光通道。

4. 光谱分光方式，灵敏度非常高（1nm）的光路设计。

5. 可自由选择各通道荧光采集的波长范围，可以同时采集荧光通道和透射光通道的图像。

6. 可对荧光光谱进行分析，拆分光谱重叠的不同标记的信号，可以解决同时使用多种荧光标记时，如GFP/YFP双标记，激发光或发射光波长重叠造成的串色问题。具有实时计算机系统（Real time computer ）监控扫描过程、同步及数据采集，可选择使用16位、12位和8位A/D转换的动态范围。

7.采用X、Y轴独立的双镜扫描，扫描为线性扫描。

8. 扫描分辨率：可以在4 x 1至2048 x 2048之间自由选择。所有通道同时使用时，各通道均可达到2048X2048的分辨率，及16位（65536个灰度级）。

9.扫描方式：xy，xyz，xyt，xyzt，xz，xt，xzt，spot-t，xl，xyl，xyzl，xytl，xyztl，xzl，xtl，xztl，直线扫描，任意曲线扫描，剪切扫描。

10.在所有扫描方式下，均可以使用单向和双向扫描。

11. 在所有扫描方式下，均可以进行不小于200°任意旋转扫描线的方向，同时可以变倍以及移动扫描区域的中心。旋转、变倍、移动中心均可以实时（扫描过程中）进行。

12. 可对任意形状的感兴趣区域扫描，进行荧光淬灭和荧光检测。感兴趣区域扫描可以精确到像素点，即激光对感兴趣区域外无激发。可同时定义99个任意感兴趣区域。感兴趣区域的定义（划分）方便，可保存。可对不同区域采用不同的激光、扫描速度等设定。

13. 可在线（扫描同时）检测感兴趣区域荧光强度曲线。

14.扫描光学变倍：变倍范围1x – 40x，步进0.1 x。

15. 单向、双向扫描方式下各有26个速度级别。

16. 同时满足下列速度指标：

17. 5幅/秒（512x512像素，16位），154幅/秒（512x32像素，16位），线扫描速度4线/秒至2600线/秒。

18. 多重扫描功能，可以在扫描过程中以线和幅方式切换光路配置。

19. 扫描视场数最大为18。



三．全电动倒置荧光研究级显微镜

1. 研究型全自动倒置显微镜，高效率V型光路设计。

2. 显微镜可由共聚焦软件一体化控制，并为电动、手动兼容型。

3. 采用无限远光学系统，物镜目镜独立的双重（轴向、径向）色差校正。

4.  六位电动物镜转换器，具有自动齐焦功能。

5. 显微镜内置电动调焦驱动马达，最小步进：10 nm，调焦行程：10mm，同轴、独立的粗微调焦手柄，调焦限位，电动的从聚焦位置移出/复位功能。

6. 具有长时间观察防止焦距漂移的自动监测、补偿系统（选配）。

7. 显微镜透射光源：12V 100W卤素灯。根据所用物镜，光源自动匹配适当亮度。

8. 荧光光源：光纤连接的100W 汞灯，光强和光闸可由共聚焦软件控制。

9.  六位电动滤色镜转盘，含UV、B、G激发滤色镜组件，光陷阱技术以消除杂散光。

10.全套微分干涉（DIC）附件，有与不同数值孔径的物镜一一对应的DIC棱镜。

11. 目镜一对：10X，视场数23

12.物镜：针对共聚焦显微镜应用优化的高分辨率、高透过率荧光物镜

13. 通过触控屏控制显微镜并显示工作状态。

14. 进口专业显微镜系统用防震台。

15. 针孔自动匹配功能，可以针对最佳分辨率和最佳三维重建自动匹配针孔直径。

16.智能化系统设置：根据不同应用要求，软件可“一键设置”自动设置整个光路；如：以最快速度获取图像的光路，以最高解析度获取图像的光路或者两种方法兼顾。同时，软件可自动根据染料名字选择该染料合适光谱范围，无需手动设定。

17.自动预扫描功能，可以自动、快速设定扫描参数，减少荧光淬灭。

18.Z轴深度补偿功能，自动补偿由于样品深度增加造成的信号衰减。

19.扫描条件调用功能，从已保存图像中快速调用并将硬件设定的原始扫描参数。

20.折射率校正功能，校正折射率不同对三维扫描的影响，保证空间定位的精确。

21.共定位分析功能，可定量分析不同标记之间的定位关系，可显示定位关系的荧光分布图，可分别提取单标记和共定位图像。

22.图像、图像的备注信息和原始扫描条件可保存于同一文件，以图像数据库方式管理组织数据，可以浏览缩略图及相关信息。可以从数据库中直接使用扫描条件调用功能调用硬件设置。

23.扫描过程中实时计算和显示比率（ratio）图像。

24.可以线或帧方式进行多次扫描的平均和累加。

25.三维、四维重建及动画功能，多种显示模式，包括正交显示、任意切面显示、投影。

26.具有图形化的感兴趣区域荧光强度平均值分析，实时或在扫描完成后显示和计算离子浓度。

27.具有直方图（Histogram）分析工具，可测量直线和任意形状曲线的荧光强度分布，可测量长度、角度、面积、荧光强度。

28.图像运算功能，包括加、减、乘、除、比率（ratio）、移位、滤镜。

29.可视化宏程序编辑功能，可编辑多视野、多速度的复杂图像自动采集程序。

30.免费图像浏览软件，可用于共聚焦系统以外的任意计算机，以便于浏览、输出共聚焦图像。

31.计算机：Pentium 双核处理器，500G S-ATA高速硬盘，4G内存，DVD刻录机，30英寸宽屏液晶显示器，Windows XP操作系统。

主要功能和用途：

激光共聚焦显微镜为细胞生物学研究必需仪器设备，用于研究亚细胞结构、细胞内的物质包括囊泡、细胞器、蛋白质复合体等的转运、分子相互作用、细胞骨架的动态变化、细胞分裂和细胞器发生过程等等重要生命活动，对细胞内结构和活动进行准确的定性、定量、定时和定位分布观察。

研究手段包括免疫荧光染色（单染、双染、三染）、活细胞荧光标记＋实时成像、FRAP (Flourescence Recovery After Photobleaching)、FRET(Fluorescence Resonance Energy Transfer)等等。

要实现这些操作，一台激光共聚焦显微镜需要配置倒置显微镜包括低倍到高倍物镜（10x,40x,63x,100x）,不同波长的激光器(405,543,633nm)，图像分析软件和计算机以及显微镜专用防震台。该配置属于国际上通用常规配置，可以实现上述实验操作。
