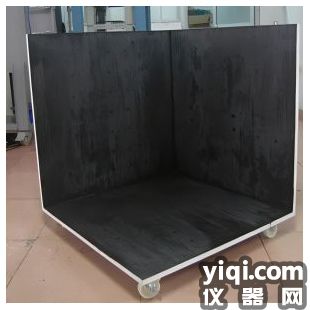

标准测试角 家电温升测试角

HZ-D16标准测试角 QB/T2512灯头温升试验角 家电温升测试角

测试角依据标准：

1、汇中仪器测试角是根据国家标准GB4706.1-2005（IEC60335-1:2004)第11章“发热”的测试要求设计制造的。

2、试验目的：汇中仪器测试角主要用于为各种电工、电器产品的温升测试提供符合标准要求的环境条件进行温升测试．可按实际被测试样品定做不同分布规格、测温点数量及外形尺寸的测试角．

技术参数：

1、尺寸：1000x1000x1000mm（客户可定其他尺寸）

2、热电偶：直径小于0.3mm的热电偶,K型、T型、J型(任选一种)

3、热电偶布置：全部引出在一个接线排上（或选配热电偶插头及插座价格另议）

4、测温铜片：直径15mm，厚度1mm黄铜片

5、测温点数：20点、32点、48点（或其他要求）

6、测温点布置：100x100mm或76x76mm正方形（或按其他约定要求）

7、胶合板 ：厚度约20mm胶合板，正面涂无光黑漆。

8、活动部分：底部安装4个活动底车轮，总高度约100mm

9、巡温系统：需另配（可选配48路巡温表）

一、 测试角概述：

温升测试角是根据国家标准GB19510.1-2009以及IEC61347-1：2007第5.5章节热试验测试要求设计制造的，主要用于检测灯的控制装置在工作时，其周围环境不应达到过高的温度。根据实际被测试样品不同，可定做不同分布规格、测温点数量测试角。

二、主要技术参数：
