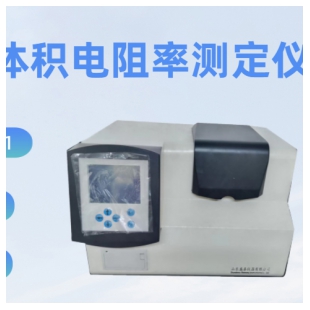

SH124自动体积电阻率测定仪

​

SH124自动体积电阻率测定仪是根据中华人民共和国电力行业标准DL/T421-2009电力用油体积电阻率测定方法要求设计制造，用于测定绝缘油和抗燃油等液体介质的体积电阻率。

SH124全自动体积电阻率测定仪采用MCS-51系列单片机作为系统控制核心，彩色液晶显示,中文人机对话,向导式操作,测定过程全部自动化(自动换杯，自动变挡),并且滚动储存200个试验数据;并结合现代新的工艺方法研制而成。

整个仪器设计先进、结构合理、操作简单、安全可靠，是当代国内外同类产品技术水平高、性能指标完善的电阻率测试仪，特别实用于电力部门油质监督的应用，测试结果符合国家标准DL421-2009《电力用油体积电阻率测定方法》的规定。

技术参数

● 执行标准：DL/T421、GB/T5654

● 测试范围：2.0×105～1.0×1013 Ω·M（欧姆.米）

● 测试精度：重复性：

体积电阻率＞1.0×1010 Ω·m时，相对误差25%

体积电阻率≤1.0×1010 Ω·m时，相对误差15%

    再现性：

体积电阻率＞1.0×1010 Ω·m时，相对误差35%

体积电阻率≤1.0×1010 Ω·m时，相对误差25%

● 测试电压：500 VDC  高误差 0.5 %

● 恒温时间：0 ～ 59 分

● 充电时间：0 ～ 99 秒

● 放电时间：0 ～ 9 分

● 控温范围：15～100℃，温控精度±0.5℃

● 电极杯参数：

● 电极类型：三端电极，内外电极双控温

● 电极材料：特殊钢

● 绝缘材料：聚四氟

● 电极间距：2.0 mm

● 空杯电容：30.0 pF

● 空杯绝缘电阻：＞3.0×1012 Ω

● 电    源：AC 220V±10％，50Hz±5％

● 功    率：≤500w

● 工作环境：温度 10～35℃，湿度  ≤ 85%
