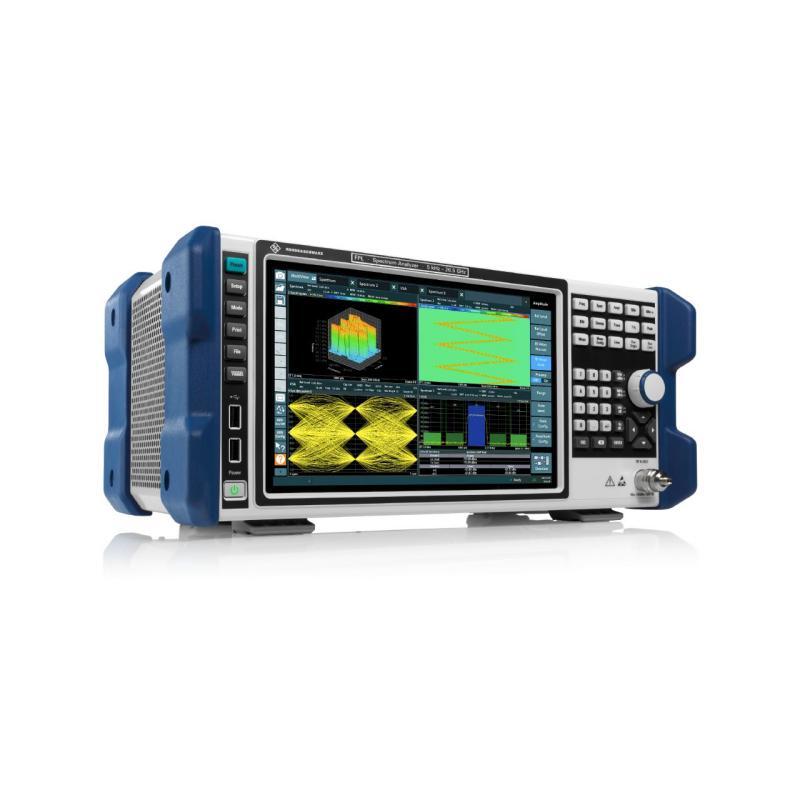

FPL1003 : ( 5KHZ～3GHZ ) 频谱分析仪

品牌：R&S 罗德与施瓦茨
产地：
供应商报价：面议

东莞市辰翊电子有限公司更新时间：2025-04-29 08:58:51

销售范围售全国

入驻年限第3年

营业执照已审核

同类产品频谱分析仪(63件)

立即扫码咨询

联系方式：13728300615

联系我们时请说明在仪器网（www.yiqi.com）上看到的!

扫码分享

为您推荐

产品特点

频率范围： 5 kHz ～ 3 GHz
相位噪声： < -108 dBc / Hz（典型值、1 GHz、10 kHz 偏移）
分辨率带宽扫描模式：100 kHz ～ 10 MHz、1 / 2 / 3 / 5 序列
FFT 模式：1 Hz ～ 50 kHz、1 / 2 / 3 / 5 序列分析带宽 10 MHz、40 MHz（Opt.）
显示平均噪声电平： < -166 dBm（典型值，10 MHz ≤ f < 2 GHz，前置放大器 ON）
TOI ：+20 dBm（典型值、300 MHz ≤ fin < 3 GHz）通用：
显示器： 10.1 英寸彩色 WXGA（1280×800 像素）
外形尺寸（W×H×D）： 408 ㎜ × 186 ㎜ × 235 ㎜
重量：6 kg（选件除外）

详细介绍

主要规格：

▶ 频率范围： 5 kHz ～ 3 / 7.5 / 14 / 26.5 GHz
▶ 相位噪声： < -108 dBc / Hz（典型值、1 GHz、10 kHz 偏移）
▶ 分辨率带宽扫描模式：100 kHz ～ 10 MHz、1 / 2 / 3 / 5 序列
▶ FFT 模式：1 Hz ～ 50 kHz、1 / 2 / 3 / 5 序列分析带宽 10 MHz、40 MHz（Opt.）
▶ 显示平均噪声电平： < -166 dBm（典型值，10 MHz ≤ f < 2 GHz，前置放大器 ON）
▶ TOI ：+20 dBm（典型值、300 MHz ≤ fin < 3 GHz）
通用：
▶ 显示器： 10.1 英寸彩色 WXGA（1280×800 像素）
▶ 外形尺寸（W×H×D）： 408 ㎜ × 186 ㎜ × 235 ㎜
▶ 重量：6 kg（选件除外）

主要特点

▶ 频率范围：5 kHz ～ 3 / 7.5 / 14 / 26.5 GHz
▶ SSB 相位噪声：–108 dBc / Hz（10 kHz 偏移）
▶ 显示平均噪声电平：-166 dBm@2 GHz（前置放大器 ON、典型值）
▶ 直流电源（12 V / 24 V）
▶ 深度仅 23.5 cm，节省空间设计
▶ 内置跟踪源（Opt.）

在射频实验室，R&S®FPL1000 系列和示波器或万用表一样不可或缺。它是一款单机可执行多种测量任务的仪器。该仪器不仅支持
频谱分析，而且支持结合使用功率探头进行高度准确的功率测量，以及分析模拟和数字调制信号。

▶技术参数

型号频率范围相位噪声 DANL（1 GHz 时）最大分析带宽

FPL1003 5kHz 至 3GHz < –108 dBc (1Hz)（f = 1GHz，10kHz 偏置） < –163 dBm/Hz 40 MHz (FPL1-B40)

FPL1007 5kHz 至 7.5GHz < –108 dBc (1Hz)（f = 1GHz，10kHz 偏置） < –163 dBm/Hz 40 MHz (FPL1-B40)

FPL1014 5kHz 至 14GHz < –108 dBc (1Hz)（f = 1GHz，10kHz 偏置） < –160 dBm/Hz 40 MHz
（前置放大器开启） (FPL1-B40和B11)

FPL1026 5kHz 至 26.5GHz < –108 dBc (1Hz)（f = 1GHz，10kHz 偏置） < –160 dBm/Hz 40 MHz (FPL1-B40)
（前置放大器开启） (FPL1-B40和B11)

▶ 单表覆盖各种应用
1 台 R&S®FPL1000，即可进行各种测量。除了频谱测量之外，还可以使用功率传感器进行高精度功率测量、以及模拟和数字调制信
号的分析。

▶ EMI 预认证测试
通过增加 FPL1-K54 EMI 预认证选件，可以使用 CISPR 要求的噪声测量用检波器，或将频率轴更改为对数显示。通过配合使用限制线，
可以轻松实现预认证测试。

▶ 订购信息

产品名称型号主体

频谱分析仪 5 kHz ～ 3 GHz R&S®FPL1003
