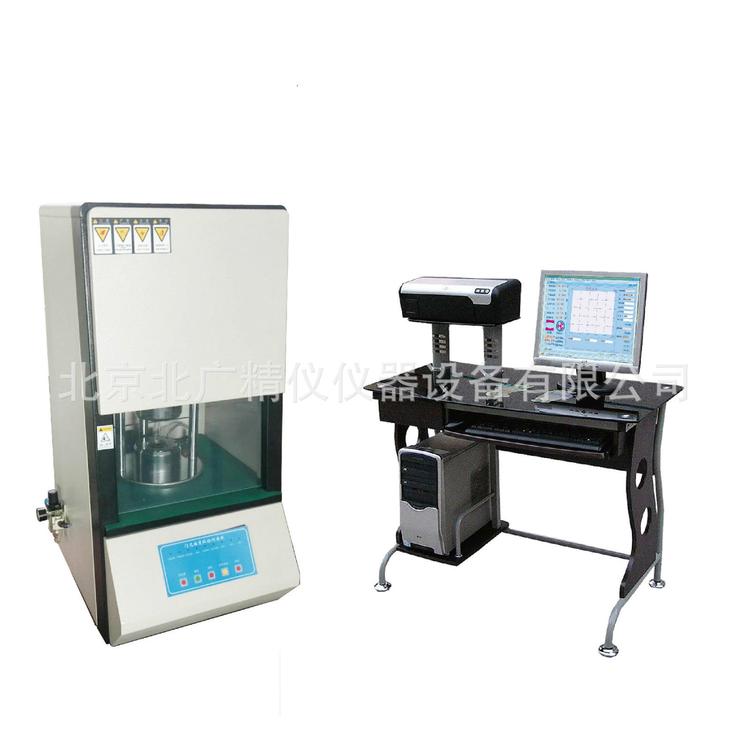

电脑式橡胶门尼粘度仪

电脑式橡胶门尼粘度仪用于测定生胶或混炼胶的粘度、焦烧及硫化指数等。微机控制，数据显示，自动校准，是橡胶工业及科研单位理想的实验仪器。采用进口智能数字式温控仪表，调整设定简便，控温范围宽。微机采用进口芯片，可靠性高，全部数据可自动绘图计算、打印。

电脑式橡胶门尼粘度仪它由计算机、欧姆龙高精度控温仪,数据采集控制器，机械构件及电气连锁等部份组成。是用来测定各种未硫化的天然橡胶，合成橡胶及再生橡胶的门尼粘度，焦烧时间和流化指数。

技术参数：

符合标准：GB/T 1232《未硫化橡胶门尼粘度的测定》、GB/T1233《橡胶胶料初期硫化特性的测定 门尼粘度计法》及ISO289、ISO667等标准的要求。

北广产品销往北京、上海、广东、河南、浙江、河北、江苏、湖南、内蒙、山东、四川、广州、江西、西北、云南、深圳、吉林、南京、嘉兴、佛山、苏州、杭州、西安、潥阳、长春、江苏、平顶山、安徽、金水、金华、廊坊、天津、成都、扬州、东莞、济南、南通、株洲、保定、贵州、宜兴、嘉兴、黑龙江、漳州、成都、重庆、咸阳、济南、绍兴、杭州、拉萨、山西、惠州、沧州、江西、沈阳、武汉、沈阳、昆明、鹤山、许昌、青海、宁波、醴陵、淄博、瑞安、阜新、合肥、长沙、常州、瑞安、青岛、无锡、济宁、醴陵、厦门、河源、乐清、烟台、福州、龙口、徐州、唐山地销售。

产品保修承诺：1、免费送货到用户的地点，免费指导安装。2、保修期内人为损坏的零部件按采购（加工）价格收费更换。3、保修期外继续为用户提供优质技术服务，在接到用户维修邀请后3天内派工程师到达用户现场进行维修。并享有优惠购买零配件的待遇。4、传感器过载及整机电路超压损坏不在保修范围内。5、产品质保期：自安装正常使用日起一年；6、软件升级：终生免费提供新版本控制软件。

售后服务（1）免费送货到用户的地点，免费指导安装、培训及调试。（2）产品质保期：自安装正常使用日起一年；（3）质保期内若产品出现质量问题，供货方负责免费维修，质保期外仅收成本费。零部件常年供应.

公司承诺：

1.购机前，我们专门派技术人员为您设计的流程和方案

2.购机后，将免费指派技术人员为您调试安装

3.整机保修一年，产品终身维护

4.常年供应设备的易损件及耗品确保仪器能长期使用

5、售后管理：我公司实现计算机化管理，实行客户定期电话回访制度，定期复查设备的工作情况，定期电话指导用户对设备进行保养和检测，以便设备正常运转，跟踪客户的设备使用情况，以便及时对设备进行维护

6、物流情况：及时提供货源，确保全国范围内2-10内到货，持续稳定地为代理商做全面服务工作，提供合理的运作空间。公司有专业的技术人员为您安装指导。

7、软件升级：终生免费提供新版本控制软件。

8、安装培训:仪器包装内附有说明书，专业培训人员为客户操作者讲解仪器正常操作流程、操作注意事项及仪器的日常维护要求；也可以根据客户要求提供上门培训服务。

品质保证：一年保修，终身维护！

售后内容：

一、我公司派工程师负责安装调试及培训。

二、产品自客户验收之日起，免费保修 2 年，终身维修。

1、设备安装调试：

免费为用户提供所购仪器的安装调试服务。在进行安装调试前用户方应提供相应的准备工作，并予以提前通知，具体安装调试日期双方可以协商而定。设备安装调试由多年行业资深工程师免费进行。保证用户可以正确使用、软件操作和一般维护以及应及故障的处理。

2、培 训：

我公司工程师免费为用户提供操作人员培训，直到操作人员能操作为止。

3、设备验收标准：

用户方按订货技术要求进行验收。并符合标准要求。设备验收在用户方进行并由我公司安装调试技术人员和用户共同在维修报告上签字以确认仪器的调试工作完成。

4、设备维修服务：

我公司产品自用户现场调试验收合格后 1 年内免费保修，终身维护。在1 年免费保修期内产品发生非人为质量问题，我公司为客户提供免费维修。如产品在免费保修期外出现故障，维修服务只适当收取材料成本费。

5、技术支持：

对于所需仪器的用户，根据用户的要求提供专业的技术方案。除了常规的仪器服务外，我公司技术部还可为用户提供各种非常规设备的技术支持。

6、售后响应：

在接到用户维修邀请后，2 小时内做出反应，并给予解决。如未解决，我公司指派工程师及时到达用户现场，解决问题至设备正常使用为止。

关于仪器货期：

本仪器是北广仪器的单品之一，供应。当天确认订单（下午五点前）当天发货！下午五点后确认订单的，隔日发货！

个别情况因为发货量过大会出现断货现象，货期约2-3天。

本标准参照采用国际标准ISO289一1985《未硫化橡胶门尼粘度的测定》。

1 主题内容与适用范围

本标准规定了用橡胶门尼粘度计测定生胶或混炼胶门尼粘度的方法。

本标准适用于各种生胶或未硫化的混炼胶门尼粘度的测定。

2引用标准

GB/T 2941橡胶试样环境调节和试验的标准温度、湿度及时间

GB 6038橡胶试验胶料的配合、混炼、硫化设备和操作程序

ZBN72 024橡胶门尼粘度计技术条件

3试验原理

本标准是在特定的试验条件下,测定使转子在充满橡胶的模腔中转动所需的转矩,并将此转矩以门

尼粘度作为计量单位。

4试验仪器

4.1本标准所用门尼粘度计应符合ZBN72024的各项规定。

4.2 门尼粘度计由转子、模腔、加热控温装置和转矩测量系统组成。仪器的主要结构见图1,主要尺寸

见表1.

如果您需要贴牌生产，由于贴牌标牌需要现产，货期会适当延长。详情请与客服联系。

我厂主要产品有：海绵泡沫落球回弹试验机，海绵泡沫压陷硬度测验仪，海绵泡沫切割机，海绵泡沫疲劳压陷试验机，熔融指数仪，电压击穿试验仪，塑料球压痕硬度计，马丁耐热试验仪，海绵泡沫拉伸强度试验机，介电常数与介质损耗测试仪，电容率测试仪，体积表面积电阻率测试仪，低温脆性冲击试验仪，维卡热变形试验仪，哑铃制样机，阿克隆磨耗试验机，简支梁冲击试验机，熔体流动速率仪，无转子硫化仪等。

 想了解其它相关信息，欢迎登录北京北广精仪仪器设备有限公司网站或电询我们相关人员。

经营理念：

一、诚信待户 顾客至上     全心全意为顾客考虑，使顾客能切身感受到人性化的仪器。

二、检测 保质保量     检测是我们的责任 保质保量是我们对客户的郑重承诺

三、技术领先 创新理念     储备的开发人才，引进领先技术，采用先进的设计理念，打造精良的检测仪器。

该产品我公司负责运送到客户地点（可物流网点到达），运输费用由我公司承担。

※本参数仅供参考，如有改动恕不另行通知，以公司产品实物为准。

欢迎您选用我公司开发研制的各类检测仪器。在使用过程中，如出现什么问题，可随时和我们联系，您将得到良好的售后服务。真诚的希望您能将宝贵的意见，丰富的经验和独到的见解反馈给我们！

好质量好品牌好服务在北京北广，更多优惠请来电咨询。

我公司专业生产、销售检测设备，周到的服务流程让您满意，及时的售后流程让您安心，发货，如需请致电详谈。

用我们的热心、爱心、细心、诚心，换取您的称心、放心、欢心、安心。

重视合同，确保质量，准时交付，严守承诺。

以信誉求生存，以质量求发展。

以诚信赢得市场，以质量铸造品牌。

北广产品广泛应用于国防、大专院校以及检测所等行业，本公司以技术的创新为企业的发展方向，以新型实用的产品引导客户的需求。

北广公司保持以发展与中国测试产业相适应的应用技术为主线，通过与产业界协调发展的方式提高本公司的竞争实力和技术含量。4.3 转子

4.3.1为防止打滑,转子平面刻有两组相互垂直的横断面为矩形的沟槽。转子侧面也有与轴线平行的

沟槽,其深度、宽度及中心线距离与平面上的沟槽相同,具体尺寸见图2。

4.3.2转子转动速度为0.209±0.002 rad/s(2.00士0.02 r/min)。

4.3.3试验中一般使用大转子,但试样的粘度较高时,允许使用小转子。小转子与大转子所得的试验结

果是不相等的。但是在比较橡胶性能时,却能得出相同的结论。

4.4模腔

模腔由上下模所组成。模腔平面和侧面有与转子平面和侧面尺寸相同的沟槽,见图2.4.5加热控温装置

4.5.1加热控温系统应使模腔的温度保持在试验温度士0.5℃范围内。

4.5.2试样放入模腔后,加热装置应在5min内使模腔温度恢复,即达到试验温度的士0.5C范围内。

4.5.3测温装置的温度显示精度应精确到0.25℃.

4.6合模力

4.6.1可用气动或其他方法闭合模腔。闭合模腔的合模力为11.5±0.5kN。并在试验过程中始终保持

这一状态。

4.6.2 当试样的粘度较高时,闭合模腔需要超过11.5kN的压力,但至少在转子启动前10s,压力应降

到11.5±0.5 kN。

4.6.3无论用那种方法闭合模腔,校准仪器时都应该将厚度不大于0.04mm的软纸放置上下模闭合

面上。当模腔闭合时,软纸上应压有均匀的印痕,若印痕不均匀,表明仪器调整不当或闭合面磨损,上下

模变形等。其中任何一种情况的存在,都可能引起试验误差。

4.7转矩测量

在转子上施于8.30±0.02N·m的转动力矩时,读数为100个门尼粘度值。此门尼粘度值可用砝

码校正,即将直径不大于0.5mm容易弯曲的金属丝的一端固定在校正转子上,并绕过低摩擦力滑轮，

在其中另一端连结砝码,使转子以0.209rad/s的速度转动,当对校正转子施加8.30±0.02N.m转矩

时,记录仪或刻度盘读数即为100±0.5门尼粘度值。然后取出校正转子,放入试验转子,闭合上下模启

动试验机,在不少于半分钟的时间内,记录仪或刻度盘的零点波动不超过±0.5门尼值。

注:零点校准后,从零开始,每20个门尼值校正一点,直至满量程。5试样

5.1试样制备

5.1.1试样按本标准附录和GB6038中的有关规定制备。

5.1.2试样中不应有杂质。

5.1.3尽可能排除试样中的气泡,以免在转子和模腔表面聚集空气。

5.2试样规格

试样为两个直径约50mm,厚度约6mm的圆形试样组成。在其中一个试样的中心打一个直径约

8 mm的圆孔。

5.3 试样环境调节

制备后的试样,至少在GB/T2941规定的试验室温度下调节30min以上,并在24h内进行试验。

6试验温度和试验时间

试验温度和试验时间应根据表2推荐条件进行试验。若有特殊需要可以使用其他的试验温度和试

验时间,但不同试验温度和试验时间所测得结果不可比。表 2不同胶种的试验条件

胶种

试验温度，C

转子转动时间,min

NR

100

11R BR C11R

100或125

8

EPDM EPM

125

4

其他合成胶,混炼胶,碳黑母炼胶及再生胶

100

注:1)若试样粘度高于60ML(1+8)100℃时,应选用125C的试验温度。

7试验步骤

7.1把模腔和转子预热到试验温度,并使其达到稳定状态,门尼粘度计在带转子空载转动时,记录仪或

刻度盘上的门尼值读数应在0±0.5范围内。

7.2 打开模腔,将转子杆插入带孔试样的中心孔内,并把转子放入下模,然后再把另一个试样准确地放

在转子上面,迅速密闭模腔预热试样，一般预热时间为1min,但也可根据需要采用其他的预热时间。

7.3测定低粘度或发粘试样时,可以在试样与模腔之间衬以玻璃纸或涂以隔离剂,以防试样污染模腔。

7.4试样达到预热时间后,立即使转子转动,若不用记录仪连续记录门尼值,则应在规定的读数时间前

30秒内连续观测刻度盘上的示值,并将这段时间的最低门尼值作为该试样的粘度。读数精确到0.5门

尼值。

8试验结果

8.1 一般的试验结果应按如下的形式表示:

ML(1 + 4) 100 C式中:M一门尼粘度值;

L-一大转子(s一-表示小转子);

1---预热时间1min;

4--转动时间4min;

100C试验温度。

8.2测定值精确到0.5个门尼值,试验结果取整数位。

8.3用不少于两个试样结果的算术平均值表示样品的粘度。两个试样试验结果的差值不得大于2个门

尼值,否则应重复试验。

9试验报告

试验报告应包括如下内容:

a.门尼粘度值;

b.试验温度;

c.预热时间;

d.转子转动时间;

e.转子类型;

r.模腔类型。门尼粘度测定试样的制备方法

(补充件)

表 A1不同胶种的试样制备条件

开炼机辊温

辊距

胶种

过辊次数

C

mm

NR”

70±5

1.3±0.15

10

BR EPDM

35±5

1.4±0.10

10

11R B11R C11R

其它合成胶、炭黑母炼胶、混炼胶

50±5

1.4±0.10

10

及再生胶”

注:1)天然胶过辊时,从第二次到第九次过辊应把橡胶卷起、竖立放入辊筒间,为防止气泡产生,第十次过辊后,无

论对天然胶或合成胶都应趁热将胶折叠成试样规定的厚度。

2)丁基胶(11R、B11R,C11R)从生胶中直接取样，

3)不过辊直接取样。

附加说明:

本标准由中华人民共和国化学工业部提出。

本标准由化学工业部北京橡胶工业研究设计院归口。

本标准由化学工业部北京橡胶工业研究设计院负责起草。

本标准主要起草人张菊秀。
