脉冲发生器

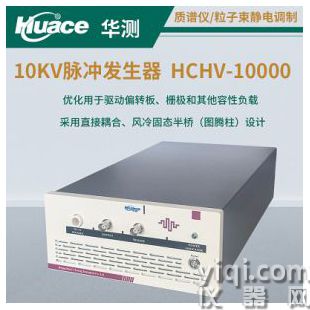

         HCHV-10000具有前面板指示灯 LED，用于监控脉冲发生器的状态。前面板的仪器级电压和电流监 视器提供了一种直接的方法来实时查看输出电压和电流波形，无需外部高压示波器探头。该脉冲发生器采用直接耦合、风冷固态半桥（图腾柱）设计，提供同样快速的脉冲上升和下降时间、低功 耗，并且几乎没有过冲、下冲或振铃。它具有过流检测和关闭电路，以保护脉冲发生器免受负载或互连电缆中 的电弧和短路造成的潜在损坏。所有控制和保护逻辑电路、支持电源、能量存储和输出网络都集成在 HCHV-10000 中。它可以直接连接到负载，不需要串联或并联电阻、脉冲发生器和负载之间的阻抗匹配网络或 额外的能量存储（电容器组）。所有这些都在 HCHV-10000内部得到处理。
