IPX3系列多功能淋雨试验箱

结构设计

• 箱体材质：内胆多采用进口不锈钢（SUS304）镜面板，外胆采用 A3 钢板喷塑或 304 不锈钢，造型美观，耐腐蚀且质感好。

• 可视窗口：配备大面积可视玻璃门或观察窗，如 400x600mm 的视窗，便于观察箱内测试情况，部分还配有玻璃刮水器和照明灯。

• 样品台：设有可调转速的样品台，转速一般在 1-5rpm 可调，承重可达 30-50KG，有的还能手动调节上下升降，转台转动方式有一直正转或正反转交替。

喷淋系统

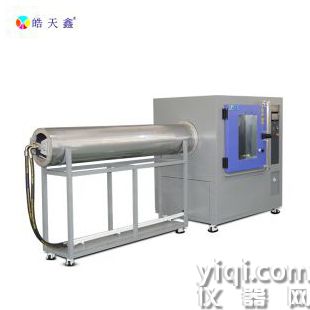

• 摆管：采用不锈钢材质的摆管，摆管直径一般为 16mm，摆管半径尺寸有多种规格，如 R800mm、R400mm 等，摆管摆幅可在 0°-350° 范围内任意设置，在 IPX3 测试中常设置为 ±60°。

• 喷水孔径：喷孔直径通常为 0.4mm 或 0.8mm，孔径间距 50mm，喷水环直径有 350mm、600mm 等不同规格。

• 流量与压力：通过增压泵和流量计等装置，可按规定水流量调节喷水压力，如 IPX3 测试中 R400 摆管流量为 2.3L/min±5。

控制系统

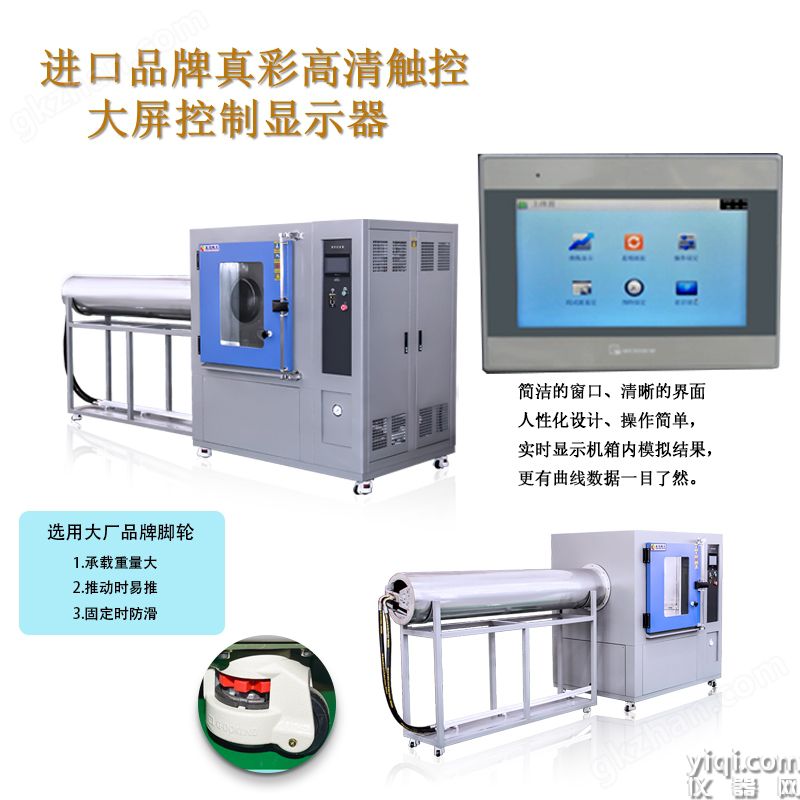

• 控制器：多采用可编程逻辑控制器（PLC）搭配液晶显示器或 7 寸触控屏等，操作简单，可实现自动化控制和数据采集。

• 参数设置：可设置测试时间、摆管角度、喷水压力、流量等参数，测试时间一般在 1-999 分钟范围内设置。
