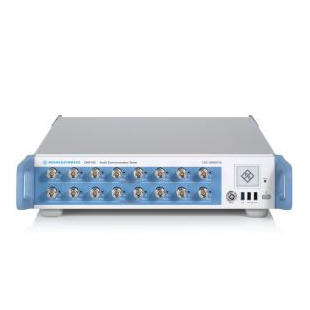

罗德与施瓦茨CMP180无线电通信测试仪

罗德与施瓦茨CMP180无线电通信测试仪

R&SCMP180 无线电通信测试仪是面向未来的非信令测试解决方案，可在研发、验证和生产中用于无线设备测试。此测试仪具有的频率、带宽和射频功能，能够测试 Wi-Fi 6E、Wi-Fi 7、5G NR FR1 等多种全新无线技术。此外，矢量信号分析仪 (2 x VSA)、矢量信号发生器 (2 x VSG) 和射频端口 (2 x 8) 数量翻倍，能够通过 VSA/VSG 一体化测试仪同时测量技术和设备。

R&SCMP180 无线电通信测试仪增强频率和带宽，适用于高级无线技术主要特点频率高达 8 GHz，带宽高达 320 MHz两个独立的射频通道 (2 x VSA/2 x VSG)射频端口的数量增加 (2 x 8)自校准功能，支持现场校准2 HU 紧凑设计，尺寸仅为 19″R&SCMP180 无线电通信测试仪是面向未来的非信令测试解决方案，可在研发、验证和生产中用于无线设备测试。此测试仪具有的频率、带宽和射频功能，能够测试 Wi-Fi 6E、Wi-Fi 7、5G NR FR1 等多种全新无线技术。此外，矢量信号分析仪 (2 x VSA)、矢量信号发生器 (2 x VSG) 和射频端口 (2 x 8) 数量翻倍，能够通过 VSA/VSG 一体化测试仪同时测量技术和设备。

Wi-Fi 6E使用6 GHz频段，带宽从20 M到160 MHz，而Wi-Fi7需支持2.4 GHz，5 GHz和6 GHz三个频段，带宽高达320 MHz。为了满足这些测试要求，R&S公司推出了全新的无线通信测试仪CMP180，该仪表支持频率高达8 GHz，带宽高达500 MHz，包括两组独立的矢量信号发生器和信号分析仪，并且提供16个射频端口以支持多个设备并行测试和Wi-Fi MIMO测试。CMP180不仅适用于Wi-Fi设备生产测试，也可以支持研发阶段的非信令测试，因此，测试工程师可以在整个开发阶段使用该仪表。高速非信令测试方法是通过被测设备和CMP180的自动化测试程序实现的，脚本化的自动化测试程序由R&S公司与芯片厂家或设备制造商密切合作开发完成。由于CMP180具有矢量信号发生器和矢量频谱分析仪功能，因此，测试工程师可以将预先定义好的波形文件发送到DUT，并分析DUT发射信号反馈其结果，给用户提供良好的使用体验
