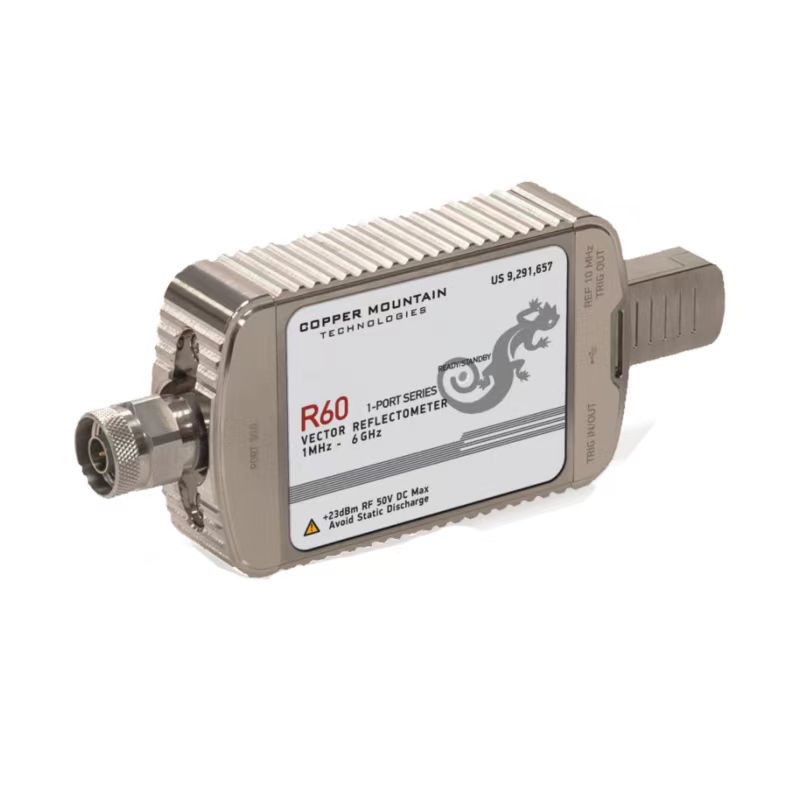

R60：单端口（1 MHz~6 GHz）矢量网络分析仪

简单介绍:

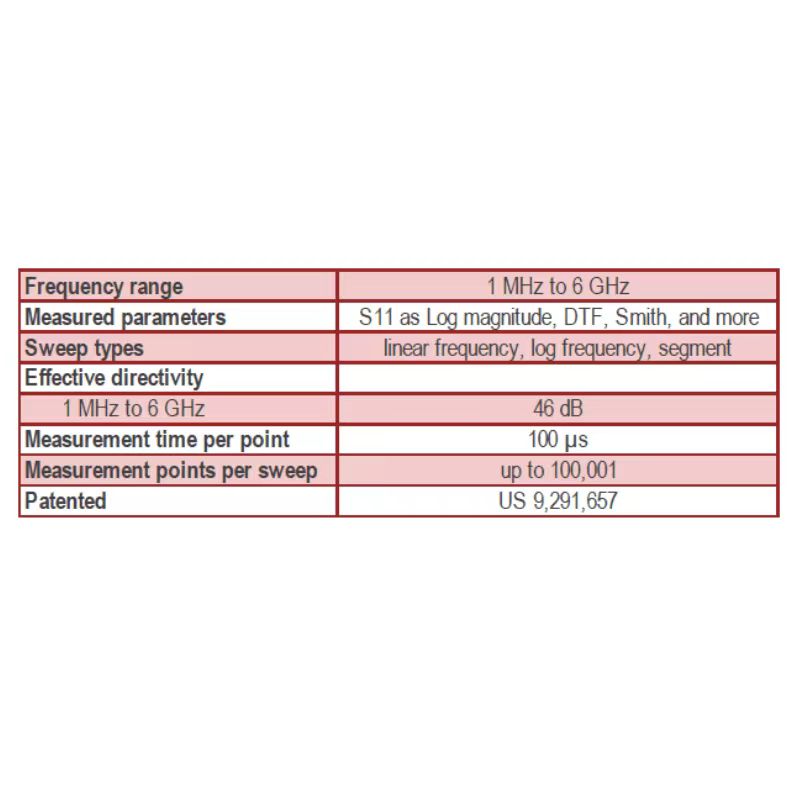

*单端口矢量网络分析仪R60

*频率范围:1MHz至6GHz

*测量参数:S11，对数幅度，DTF，史密斯圆图等

*扫描类型:线性频率、对数频率、分段

*动态范围:109dB(2台R60测S21)

*有效方向性:46dB

*测量速度:100s/点

*阻抗:50Ω

*重量:0.35 kg

R60矢量网络分析仪（电缆和天线分析仪）在手持设备中提供实验室级性能。该专利（美国专利9，291，657）分析仪

可直接连接到天线或其他DUT，无需测试电缆，消除了电缆固有的测量不确定性。从而获得高度可靠的性能和校准稳定性。

单端口VNA具有工程师期望在我们的软件中标准包含的所有功能。


R60 VNA包括一个射频测量模块和R软件应用程序，可在通过USB接口连接到测量硬件的PC、笔记本电脑、平板电脑或x86

主板计算机上运行Windows或Linux操作系统。r软件可以安装在共享分析仪测量模块的多台计算机上。R60网络分析仪可用

于现场、实验室和生产测试。VNA可以通过以下方式集成到生产测试系统中制造测试插件.

 vna和ACM随附不含数据的工厂校准证书。ISO17025/Z540-1认证的可追溯校准证书和不确定度的附加选项可用，需要在订购时指定。

应用程序：

由于R60电缆和天线分析仪（反射计）的测量精度高、尺寸超紧凑且无需测试电缆，因此可用于现场天线和天线馈线，以及各种行业的

实验室和生产测试，包括各种物联网硬件组件的设计和生产、材料测试、医疗设备、航空航天应用等。

 查看我们的应用程序页面，了解CMT虚拟增值网络如何扩展工程师在许多行业和应用领域的影响力。

软件/文档：

R60 VNAs具有工程师期望的所有软件功能，并且没有额外成本。标准软件功能包括:

* 具有多种轨迹格式的线性/对数扫描

* 能量扫描

* 时域和门控转换

* 频率偏移模式

* 夹具模拟（嵌入/取消嵌入）

* 16个独立通道，每个通道多达16条走线

* 带有标记搜索工具和标记数学的标记、各种转换算法以及通过/失败标准的限制测试等。

* 测试自动化编程网等。


CMT的制造测试插件可以将VNA集成到您的生产测试系统中/制造测试插件支持将VNA软件整合到自动化制造流程中:

* 简化生产测试流程。

*确保跨多个操作员和工作站的测试过程的一致性。

*跨多个工作站轻松创建和管理通过/失败限制。通过/失败限制和仪器配置存储在人类可读的明文规格文件中，可由授权的测试工程师维护。

*整理测试结果，以便后续检索和分析。

*能适应任何特定的生产测试流程和QMS要求。
