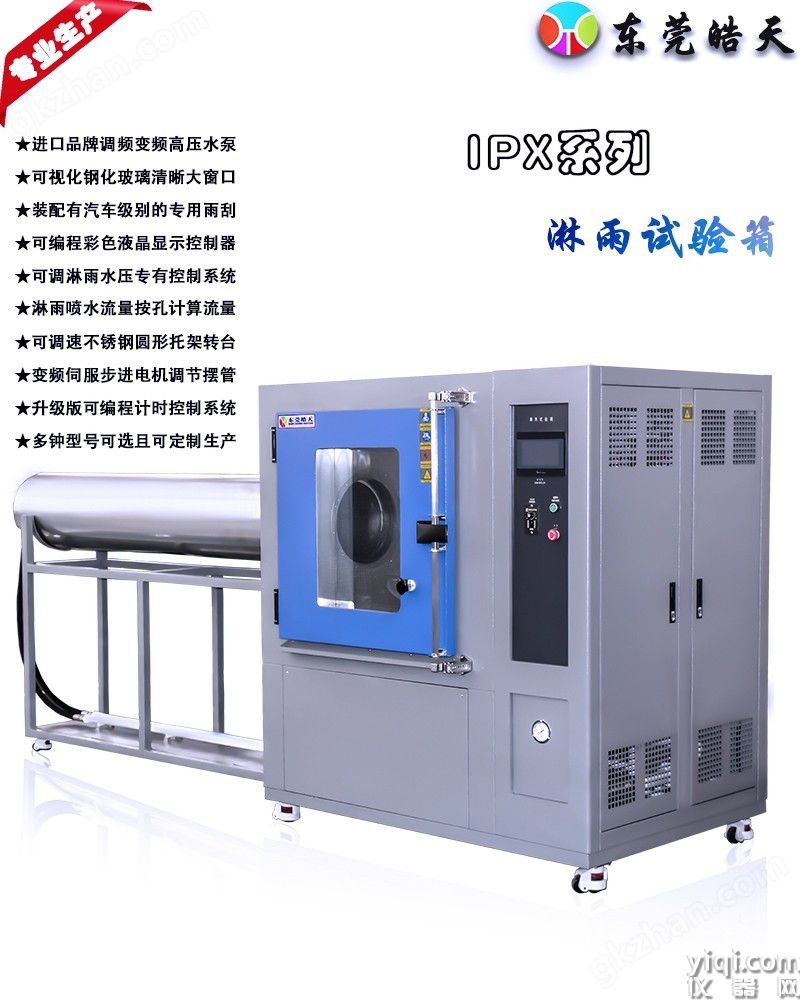

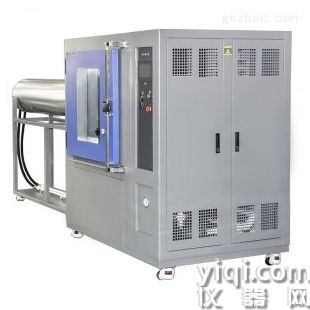

喷水检测仪模拟淋雨试验箱

作用

一、的那些标准参数：
*部分：IPX3、IPX4：
喷水水压：50～150kpa，用户设定压力（控制系统控制）
水流量：10（1+5%）L/min
喷头外径：直径102mm
喷头内径：直径100mm
喷头开孔表面弧度：78°
喷淋用水：自来水
铝质挡板、不锈钢平衡锤
喷头孔径：直径0.5mm，共121个孔，其中一个在正中，里面两圈共12个孔，间距30°，外面4圈共24个孔，间距15mm

第二部分：IPX5、IPX6:
喷嘴螺纹联接、快速更换
喷嘴距外壳距离：2.5-3m(试验人员控制)
喷水角度：任意可调
喷水口径：ø 6.3 ㎜ ø 12.5 ㎜
水流量：12.5±0.625L/min 100±5L/min可调

二、淋雨试验箱制造要求：
时间控制：0-9999S任意时间可设（试验时间结束，装置自动停机）
流量控制：IPX3、IPX4、IPX5与IPX6流量分别调节
水压力控制：压力可设定和控制，且在试验期间保持压力恒定
总功率：1.5KW
水箱尺寸：700×700×700mm （D*W*H）

三、结构组成部分
1、说明：
本装置按《GB4208-2008外壳防护等级IP代码》中技术要求IPX3、IPX4、IPX5、IPX6设计制造。试验时，样品安置在实验室两头或并齐靠墙；在样品的正面一只猛烈冲水式喷嘴，使样品的正面在规定的时间内*接受喷水。装置按所须要求调节好流量、压力、时间，试验即可进行。
2、装置组成：
试验装置由加压水泵、流量调节器、压力表、水管、分流装置、电器控制箱等组成。
加压水泵：提供足够压力的水源；
流量调节器：显示喷水的流量；
水管：喷水的水管；
分流装置：控制喷水的流量和压力；
