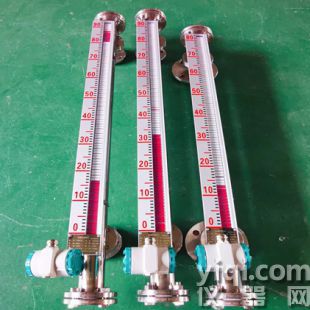

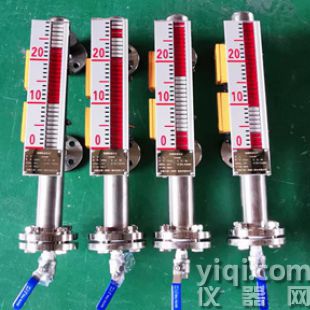

津制 PP磁翻板液位计 就地显示 耐腐蚀 化工

磁翻板液位计的原理

磁翻板液位计（也可称为磁性浮子液位计）根据浮力原理和磁性耦合作用研制而成。当被测容器中的液位升降时，液位计本体管中的磁性浮子也随之升降，浮子内的磁钢通过磁耦合传递到磁翻柱指示器，驱动红、白翻柱翻转180°，当液位上升时翻柱由白色转变为红色，当液位下降时翻柱由红色转变为白色，指示器的红白交界处为容器内部液位的实际高度，从而实现液位清晰的指示。

磁翻板液位计参数

测量方式：液位测量；界面测量

安装形式：侧-侧安装、顶部安装

测量范围：0--25m

测量精度：±10mm；±5mm；±2mm

材质：PP；304；316L；不锈钢衬PTFE；哈氏合金等

介质密度：≥0.45g/cm³

工作压力：≤25MPa

介质温度：≤450℃

电源：24VDC两线制；24VDC/220VAC四线制

输出方式：就地显示；4-20mA远传；开关点控制

防爆等级：Exd[ia]II CT6

磁翻板液位计特点

1.现场显示液位，显示方式直观，便于各种光照环境下的观察与度数。

2.安装与维护简单，顶安装或侧安装方式只需对应接口安装，安装校准调试简单。仪器仪表不易损坏。

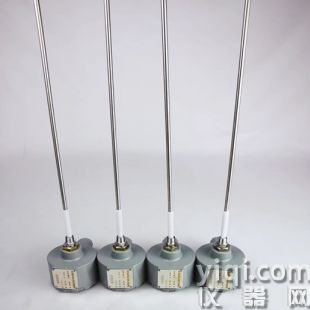

3.方便设置报警限位，可通过物理设置簧片或电子控制参数选择报警液位。可设置上限下限双向报警位置。信号通过线缆可远传可就地显示。

磁翻板液位计选型方法

在实际使用中主要根据被测介质性质、容器、工作外部环境等因素进行选型。

1.针对介质，可选择耐腐蚀、耐高温、耐高压等型号。

2.针对容器形式，可选择顶安装式、侧-侧安装式。

3.针对工作环境，可选择防寒、耐震动等型号。

4.针对信号传输，可选择远传式和现场显示式。

磁翻板液位计的应用领域

磁翻板液位计仪表可用于各种塔、罐、槽、球型容器和锅炉等设备的介质液位检测。该系列的液位计可以做到高密封，防泄漏和适用于高温、高压、耐腐蚀的场合。它弥补了玻璃板（管）液位计指示清晰度差、易破裂等缺陷，且全过程测量无盲区，显示清晰、测量范围大。

磁翻板液位计注意事项

1.应保证浮筒或浮子连接杆保持垂直于水平面。

2.工作环境内应保障无强磁场干扰，不应存在偶尔经过强磁体等情况。

3.安装完成后应当清空容器实现一次液位归零并校准磁翻板液位计。

4.应确保连接口处尺寸匹配，安装正确，安装后应检查接口密封性。

5.安装位置应避免浮子处于进料口或进料出料直接冲击的区域。

6.对于有沉积或粘度液体，应定期检查浮子或浮筒内是否存在挂料问题，防止出现浮子移动不顺畅的情况。
