18槽3U PXI测控机箱 工业级PXI机箱

PXI EXPRESS系统的市场需求

      标准平台PXIExpress(由PXlSystem Alliance开发)是PXI平台的升级版本,它采用PCI Express总线和CompactPCI Express架构,在工业和科研领域的基于PC的高性能测试测量环境中有着广泛应用

      基于PC架构的PXIExpress专为测量和自动化系统定义，其对测量系统的同步性能、灵活性和可扩展性都提出了很高的要求。与PXl相比,PXI Express主要的创新在于更高的数据传输速率、升级的定时和同步功能以及向下兼容性。PXI Express系统实际部署数量的稳步增长就是这些技术升级的成果。此外,越来越多的客户倾向于定制系统。结合以上2点就产生了对定制PXI Express系统的需求,并要求制造商具有高度的灵活性。

产品简介

产品重点：PXI EXPRESS机箱架构 -基于模块化的设计理念而构建，匠诚电子先后为客户定制过，2槽PXI机箱、5槽PXI机箱、8槽PXI机箱、10槽PXI机箱、14槽PXI机箱、18槽PXI机箱，其中以8槽与18槽PXI机箱居多。并成功通过了科研院所的各项性能检验。

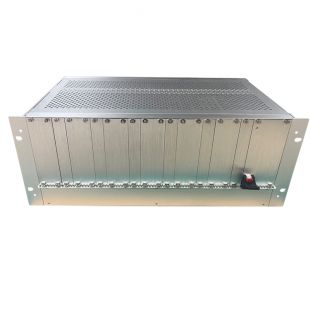

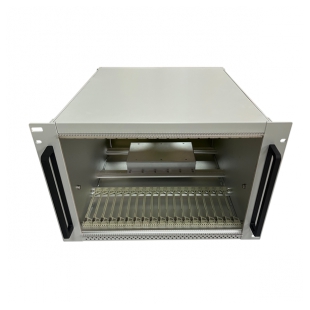

产品名称：机架式18槽 PXIe机箱                       产品类型；插箱系列
产品材质：铝型材+铝板材                              产品尺寸：4U（高）*36HP-84HP(宽）*350-550（深）

表面处理：阳极氧化/烤漆/喷粉                       ROSH要求：符合ROSH要求

安装方式 ：便携式/桌面式/机架式                   防护等级：IP20，参照IEC60529

EMC测试：VG 95373 part 15                         服务方式：客户定制化

应用领域：国防/工业自动化/测控等领域。

执行标准：GB3047.1-86和IEC297-3

本产品设计部分符合GB 3047.1-86《面板、架和柜的基本尺寸系列》第二部分规定的架、柜中的插箱、插件的基本尺寸和国际标准IEC297-3《482.6mm(19in)系列机械结构尺寸第三部分：插箱和相应的插件》。

产品结构

   公司的每一款产品都是在项目化的运行机制下，为客户量身打造适合客户需要的产品。机架式4U PXIe机箱在设计过程中，为了满足耐久性、EMC性能、散热性能、噪音等方面的要求，都需要增加成本，与许多其他系统规格相比，机架式4U PXIe机箱 组件明显数量更多，结构更复杂。

   产品符合19”标准，采用型材加板材的拼接方式，便于装配，充分体现了标准化、模块化、系列化的特点及优点。

   产品采用模块化插卡结构，扩容性好，可以根据客户需求扩充容量，后期维护方便。

   具有良好的电磁屏蔽性能。对EMC（电磁屏蔽防干扰）、ESD（可带电插拔维护）此类特殊功能要求，在设计及功能均通过产品测试认证。

   具有可靠的抗强度震动设计、冲击设计和承载设计（在轨道交通方面表现优越）。

   优良的散热性能（ 均匀的散热是系统稳定运行的必备要素,）环境防护设计（IP防护等级）

   有效的轻量化设计：产品采用铝合金材料，质量轻，效果好，而且表面处理多样，如：拉丝氧化、喷砂氧化、烤漆、喷塑等；外观效果好，档次高。

   产品满足ROHS认证，产品所用原材料、加工工艺以及加工环境均符合ROHS认证。

    总之耐久性、EMC性能、噪声等方面的要求因系统的应用场合不同而会有很大差异,这些应用包括但不限于: 医疗技术、轨道交通航空业等.....重复利用过去已经获得广泛验证的成熟设计就变成子种可靠的方案,可以极大的减少开发风险.此外,实际应用中经常会碰到更改机箱颜色或改变前/后面板，这就要求机箱制造商具有高度的灵活性。深圳市匠诚电子有限公司可提供大量经过验证的模块化标准机箱、插箱等系列产品
