2088压力变送器液晶显示模块,压力变送器液晶显示表头

一、产品概述：

1.全智能两线制4-20mA工作方式，5位LCD显示。

2.传感器恒流恒压激励，恒流0.4mA，恒压2.5VDC。

3.ADC输入幅度为±5mv~±80mv，提供24位内核分辨率，有用位数达到18位。电路板内置的放大倍数为12~200倍。支持传感器信号的自动极性转换。

4.适合扩散硅压力传感器，陶瓷压力传感器。

5.提供主变量清零，有源与无源迁移功能，19种单位转换，6种显示模式，显示分辨率调整，恢复工厂数据等功能，适合各类客户的特殊需求。

6.2~5点的非线性修正功能，消除传感器的非线性误差。

7.全数字校准，无任何可动电位器，温漂更低。

8.加强的抗干扰设计，适合种种电磁环境恶劣的工业环境。

二、生产使用流程图：

三、规格参数：

1.电源电压：12~30VDC,推荐24VDC。电源变化基本无影响。

2.信号范围：电路板为±5mv~±80mv，对应1.5mA扩散硅传感器输出最大可达320mv。

3.恒流激励：0.4mA，适合恒流供电的传感器（3~8kΩ）。

4.恒压激励：2.5VDC/0.5mA，适合陶瓷压阻传感器。

5.工作环境：温度-30~80℃，湿度<85%,干燥无腐环境。

6.外形尺寸：53*53*23。

7.负载电阻：(VCC-12)/20mA电流输出分辨率：约1uA

8.温漂系数：<35ppm/℃显示范围：-19999~99999

四、产品结构：

（1）外形图

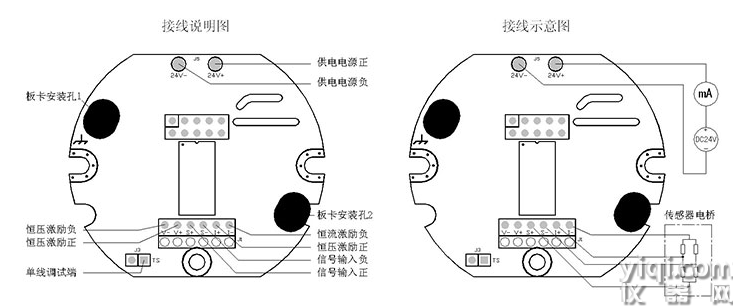

（2）接线图 (图中所示为接恒流激励传感器)

图中J3为校准通信单线接口。

J1为传感器接线端子，提供恒压恒流激励。

24V+和24V-为变送器两线制接线口，提供DC24V电源，输出4~20mA电流信号。

五、选型指南：

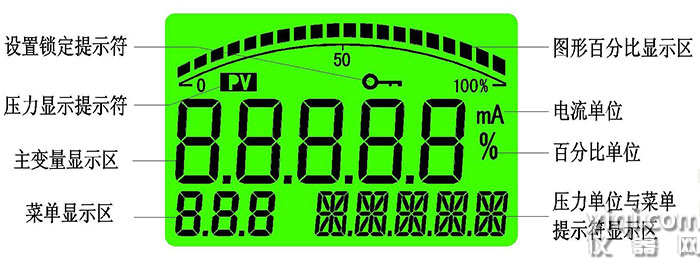

（1）表头区域说明

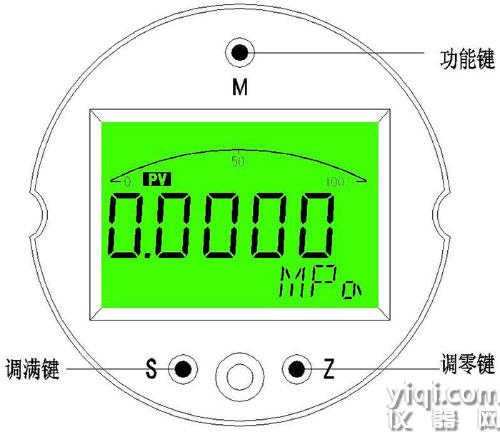

（2）按键功能说明

功能键“M”

测量模式下短按为开，进入密码设置。

测量模式下长按5秒为进入主变量清零（即PV清零）。

设置模式下短按为使能参数修改，被修改参数闪烁，再次短按确认参数修改，被修改参数停止闪烁。

（3）调满键“S”

测量模式下短按为显示模式修改功能。

测量模式下长按5秒为进入调满功能（即标定变送器满点）。

设置模式下为设置参数加一功能，长按时连续移位加一。

（4）调零键“Z”

测量模式下短按为显示模式修改功能。

测量模式下长按5秒为进入调零功能（即标定变送器零点）。

设置模式下为设置参数移位与减一功能，长按时连续移位或减一。

（5）按键功能综述

仪表通过面板的三个按键实现所有的参数输入和校准数据的设置、采集，本仪表的设置和输入采取了多种优化措施来提高客户的操作速度：

仪表的移位键和增加键具有变速率功能。

仪表同时具有移位和增量输入方法，针对需要大量数修改的菜单使用移位方式，需要连续输入数据的菜单采取了增量方式。

仪表在设置状态下会停止模拟输出，所以如果60秒内用户没有操作仪表，则会自动退出到测量状态。

仪表在正常退出菜单的时候才会保存所有设置的参数。

（6）快捷功能

仪表有主变量清零，零点有源迁移，满点有源迁移三种快捷功能，便于用户现场的快速设定。

（7）主变量清零

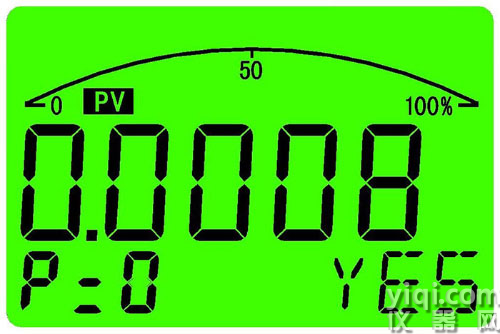

主变量清零即PV清零，是相对大气压下的零点，不是传感器量程的零点。将变送器直接置于大气压下，长按“M”键5秒以上，即可进入主变量清零功能，如右图，菜单区显示“P=0”，通过“S”键和“Z”键选择需要进行的操作，提示符区相应显示：

NO” 不进行主编清零；

“YES” 进行主编清零；

“RESET” 恢复清零操作之前的零点；

若30秒内无任何按键操作，仪表将返回到测量模式。此功能禁止在生产过程中使用，适合在现场使用。

（8）零点有源迁移

零点有源迁移是将当前压力设定为变送器的零点输出，对变送器施加零点压力，长按“Z”键5秒以上，仪表将交替显示当前压力值与零点输出电流值，如右图，菜单区显示“LSt”，通过“S”键和“Z”键选择需要进行的操作，提示符区相应显示：

“NO” 不进行零点有源迁移；

“YES” 进行零点有源迁移；

若30秒内无任何按键操作，仪表将返回到测量模式。此功能禁止在生产过程中使用，适合在现场使用。

（9）满点有源迁移

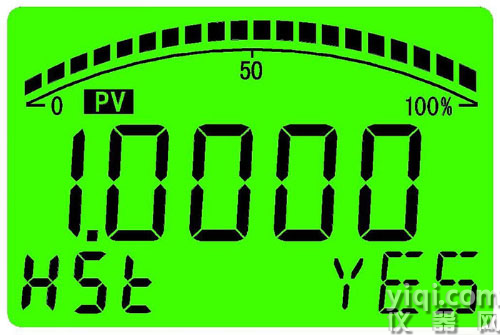

满点有源迁移是将当前压力设定为变送器的满点输出，对变送器施加满点压力，长按“S”键5秒以上，仪表将交替显示当前压力值与满点输出电流值，如右图，菜单区显示“HSt”，通过“S”键和“Z”键选择需要进行的操作，提示符区相应显示：

“NO” 不进行满点有源迁移；

“YES” 进行满点有源迁移；

若30秒内无任何按键操作，仪表将返回到测量模式。此功能禁止在生产过程中使用，适合在现场使用。

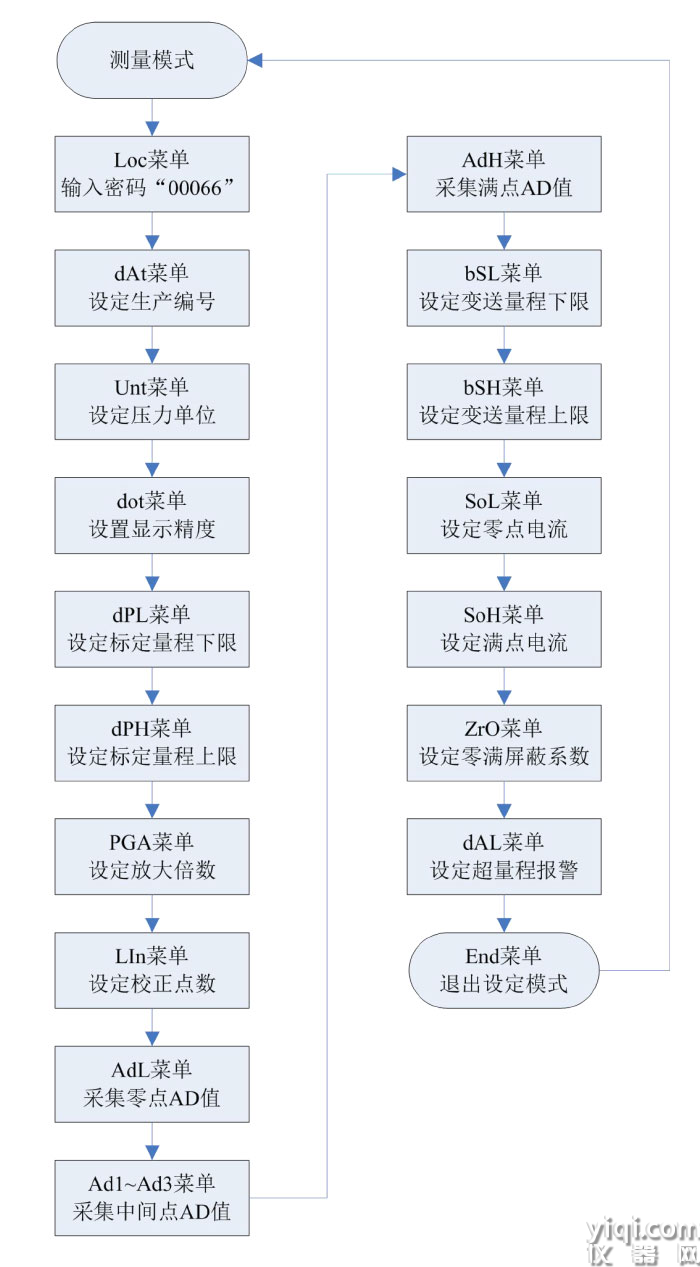

（10）设置框图

六、菜单说明：

本仪表菜单分为“生产调试菜单”； “高级用户菜单”；“普通用户菜单”三级，由各级菜单的进入密码做为区分。

生产调试菜单”

进入密码为“00066”，由变送器生产厂家使用，对变送器的基本参数进行设置，决定了变送器的精度，标定值等参数，因此生产调试菜单不能对一般用户开放，以免标定数据被破坏。

高级用户菜单”

进入密码为“00016”，是针对变送器现场使用要求进行一些特殊设置时使用。

普通用户菜单”

进入密码为“00001”，可进行显示单位，显示分辨率，以及显示模式的设定。

注：在高级用户与用户菜单设定时，若60秒内无任何按键操作，将自动退出设定并返回到测量模式。

（1）密码设定菜单

Loc： 密码输入菜单，可设范围(19999～99999)，菜单提示符“PIN”

设定菜单进入密码，若输入密码错误或30秒内无任何按键操作，将自动返回测量模式。

（2）普通用户菜单

Unt： 用户单位设置，可设范围(0～18)，菜单提示符为设定的各个单位

单位设定共有19种，分别为“MPa”,“KPa”,“Pa”,“bar”,“mbar”, “PSI”, “mH2O”, “mmH2O”, “InH2O”, “ftH2O”, “mHg”,“mmHg”, “InHg”,“Kg/cm2”,“atm”,“Torr”,“m”,“cm”,“mm”

dot： 显示精度设置，可设范围(0～4)，菜单提示符为当前压力单位

显示分辨率即测量模式时显示的小数位数，用户可根据现场使用要求对其设定，显示小数位数并非越多越好，应优先保证显示值的稳定。同时此菜单值会受到标定时变送器最大显示值的限制，若设定的小数点显示位数在显示变送器最大显示值时超出5位显示范围时，则设定的小数位数会被限制在保证最大显示值能被正常显示的范围内。

七、产品质保：

用户在遵守使用和保护规则条件下,仪表自出厂日期起保修一年.
