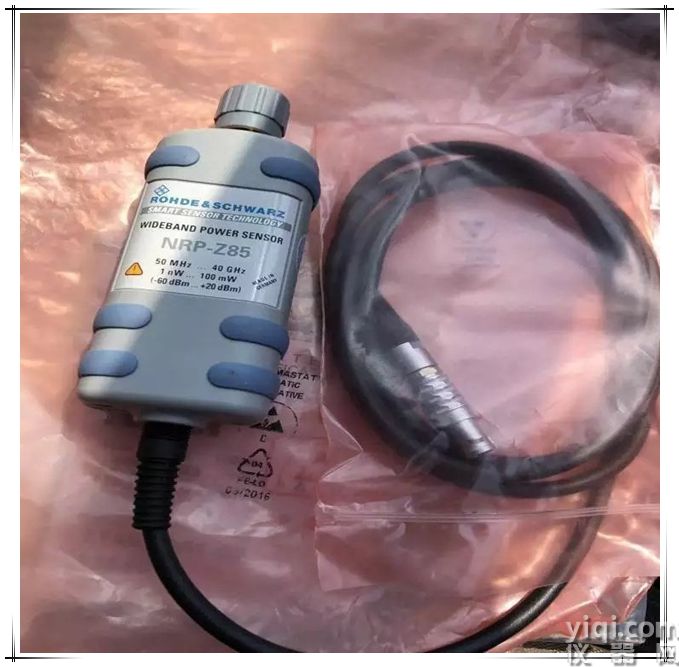

罗德与施瓦茨功率探头NRP-Z85宽带功率传感器

罗德与施瓦茨NRP-Z81,NRP-Z85,NRP-Z86主要特点:

zuo越的动态范围和j度

高分辨率模式

zu1高的测量速度

自动脉冲分析

统计分析

罗德与施瓦茨NRP-Z81,NRP-Z85,NRP-Z86适用于lei达应用的功率探头：

R&S-NRP-Z81 宽带功率探头是lei达应用的l1想选择。在开发或者安装中，测量脉冲特性和输出功率。在lei达x1统和lei达组件中也需要相似的测量。因为zu1大视频带宽为 30 MHz，上升/下降时间小于 13 ns，该探头可以测量 50 ns 宽度的脉冲。自动que定关j脉冲参数，以简化测量并防止操作失误。针对重复信号的高分辨率模式可提高采样率，进而显示信号放大部分。

罗德与施瓦茨NRP-Z81,NRP-Z85,NRP-Z86高分辨率模式:

实现ZU1高100ps的时间分辨率

一些应用需要显示信号放大部分,例如脉冲上升沿。迹线模式下的图形显示具有12.5ns的分辨率,为了提升显示X1AO果,需要高密度的采样点。重复信号的DENG效时间采样可以实现100ps的时间分辨率。

罗德与施瓦茨NRP-Z81,NRP-Z85,NRP-Z86自动脉冲分析:

FE1常适用于R&s-NRX

自动脉冲分析支持测量重要的脉冲参数,无需使用标记进行复杂的测量。脉冲波形的变动会L1即反映在测量结果中。时间参数:上升下降时间、起/止时间、脉冲宽度、占空比、脉冲周期、脉冲关闭时间电平参数:脉冲顶部、脉冲底部、峰值、均值、ZU1小值、过冲(正值和负值)

罗德与施瓦茨NRP-Z81,NRP-Z85,NRP-Z86,lei达应用的L1想选择:

分析脉冲和调制信号

R&S-NRP-Z8宽带功率探头可用于分析脉冲和或调制信号。该探头有80 Msample/s的高采样率,能够以12.5ns的时间分辨率重构雷达脉冲的功率包络。探头有自动脉沖分析功能,能够自动测量15项重要的脉冲参数,进而简化并J快测试。

罗德与施瓦茨NRP-Z81,NRP-Z85,NRP-Z86统计分析:

幅度分布的统计分析

R&S-NRP-Z8x宽带功率探头允许对类噪声信号进行幅度分布的统计分析,以确定关键参数,例如峰值包络功率、平均功率和峰均功率比。R&S-NRP-Z8X宽带功率探头在全视频带宽下测量CCDF、CDF或PD进行一百万次采样的时间小于25ms。

罗德与施瓦茨NRP-Z81,NRP-Z85,NRP-Z86触发主控模式:

结合基本单元或R&S-NRP-Z5;

R&S-NRP-Z8×宽带功率探头与R&S-NRX基本单元或R&S-NRP-Z5探头集线器组合,可以作为触发源使用。在触发模式下,触发信号由功率探头内部测量的信号得到,并传递给基本单元或探头集线器作进一步使用。使用该触发信号可以外部触发其他连接的探头。

NRP-Z81,18G宽带功率传感器，NRP-Z85,40G宽带功率传感器，NRP-Z86,50G宽带功率传感器。
