复合材料无损检测系统

复合材料无损检测系统

无论是碳纤/玻纤复合材料，还是亲水型防热复合材料，采用超声检测系统都能精准检测。针对不同形状工件的检测能力，高精度机械结构的设计，使用不同的超声方法。

超声检测是指利用超声波对构件（一般为金属构件）内部缺陷进行检查的一种无损探伤方法。用发射探头向构件表面通过耦合剂发射超声波，超声波在构件内部传播时遇到不同界面将有不同的反射信号（回波）。利用不同反射信号传播到探头的时间差，可以检查到构件内部的缺陷。

适用于于特种设备、能源电力、航空航天、石油石化、交通运输、钢铁重工等诸多领域。

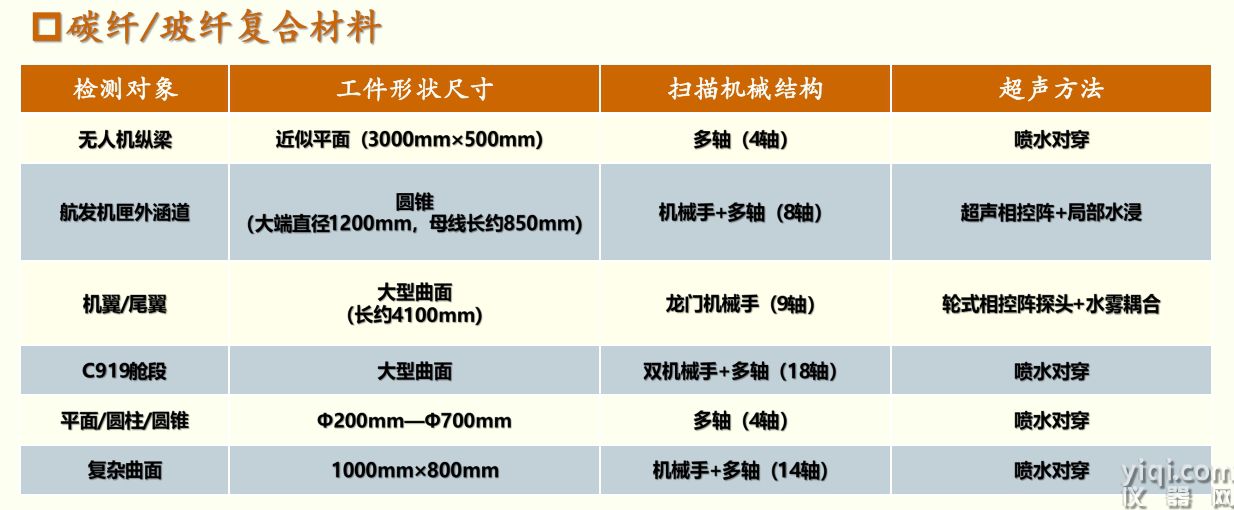

一、碳纤/玻纤复合材料

碳纤/玻纤复合材料因其轻质高强、耐腐蚀等特性广泛应用于航空航天、汽车、风电等领域。然而其制造和使用过程中易产生分层、孔隙、裂纹等缺陷，需通过无损检测技术保障质量与安全性。

检测案例：

1. 无人机前身纵梁自动检测系统

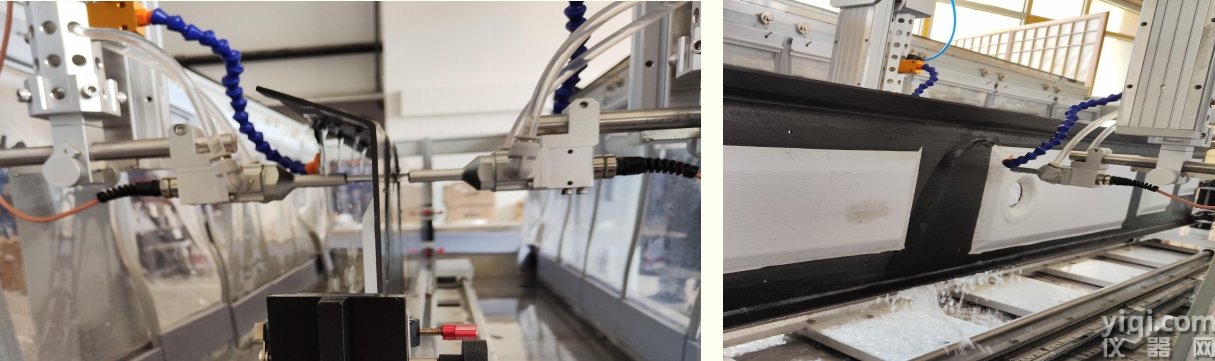

纵梁工件超声检测生产线

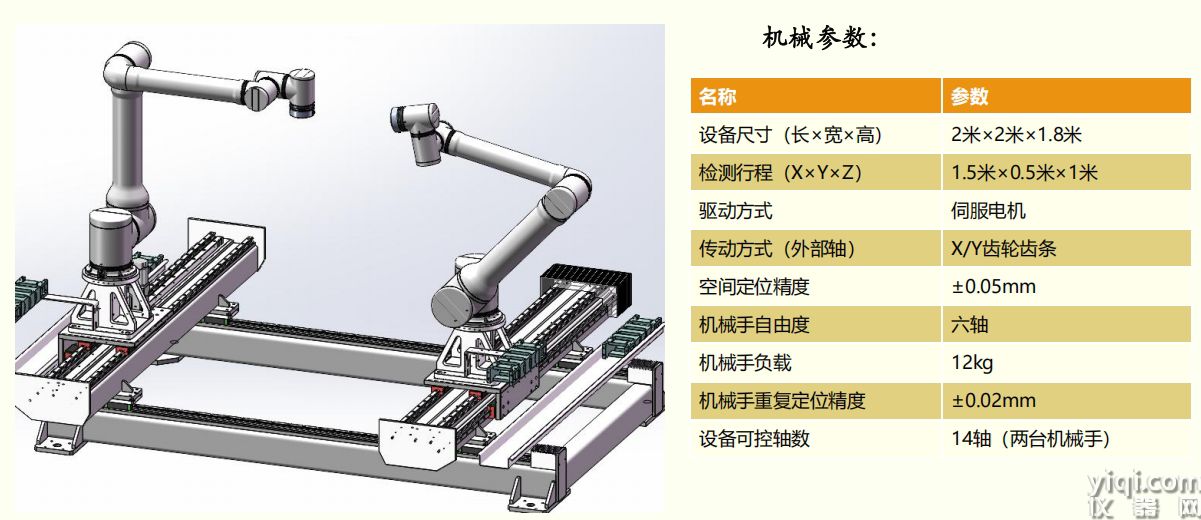

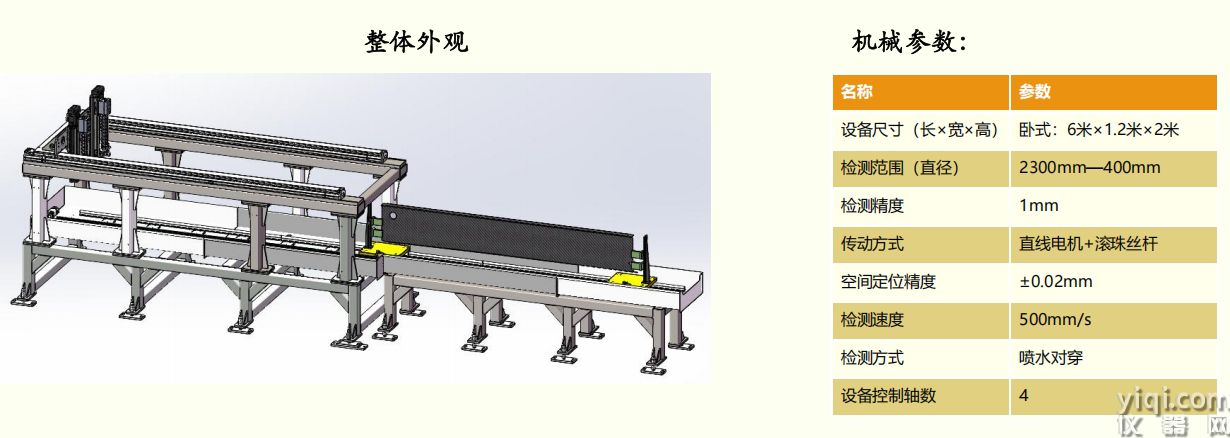

整体外观和机械参数

软件界面和超声工艺参数

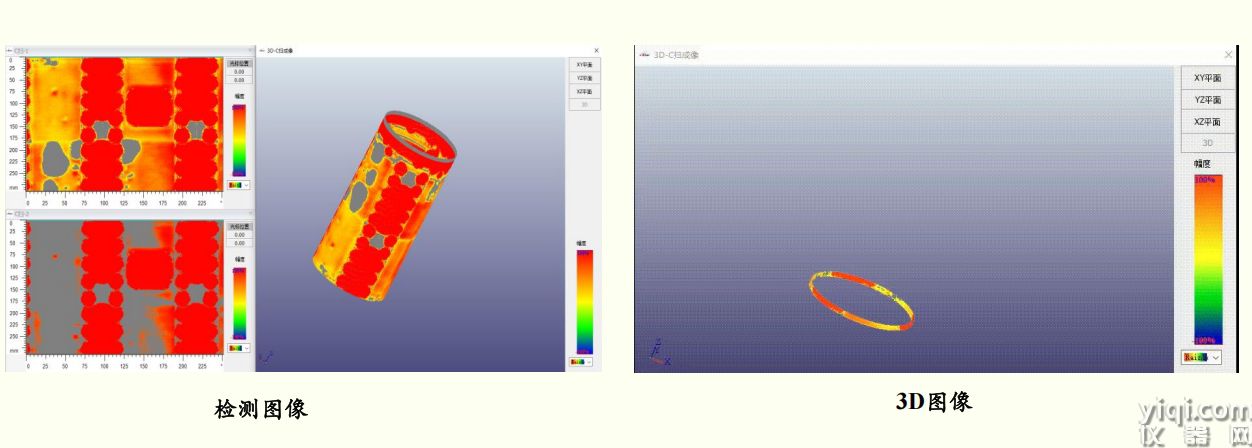

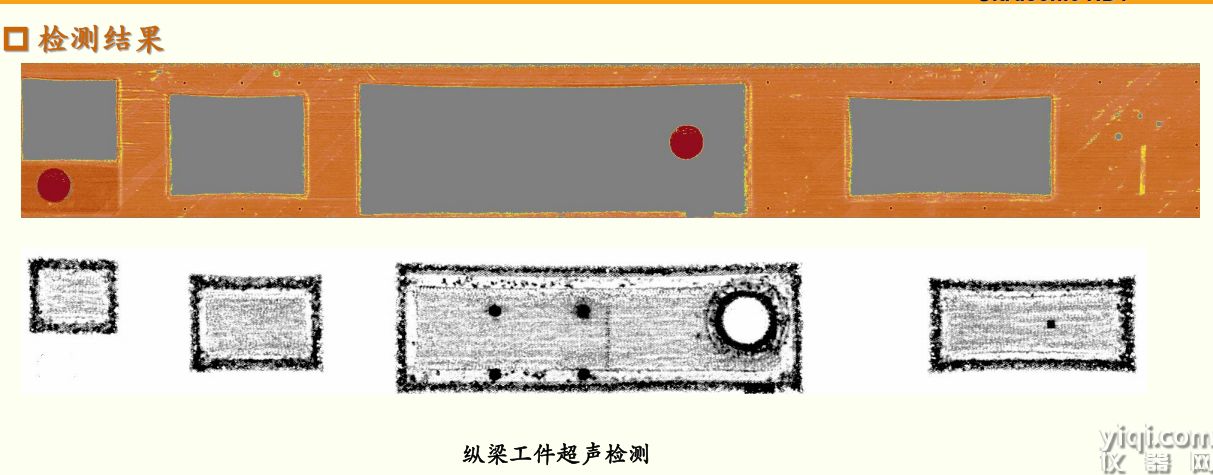

纵梁工件超声检测结果

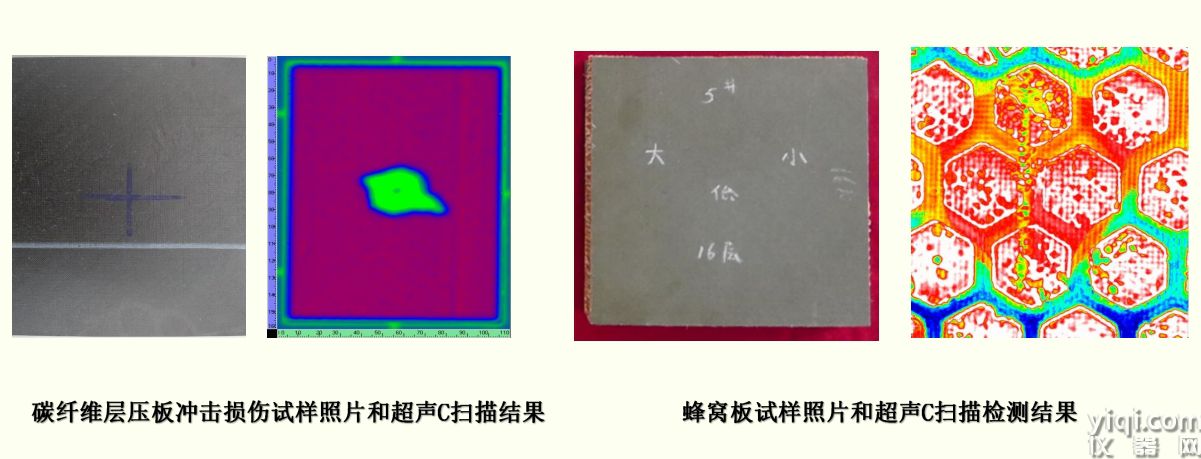

冲击损伤和蜂窝结构对穿检测结果

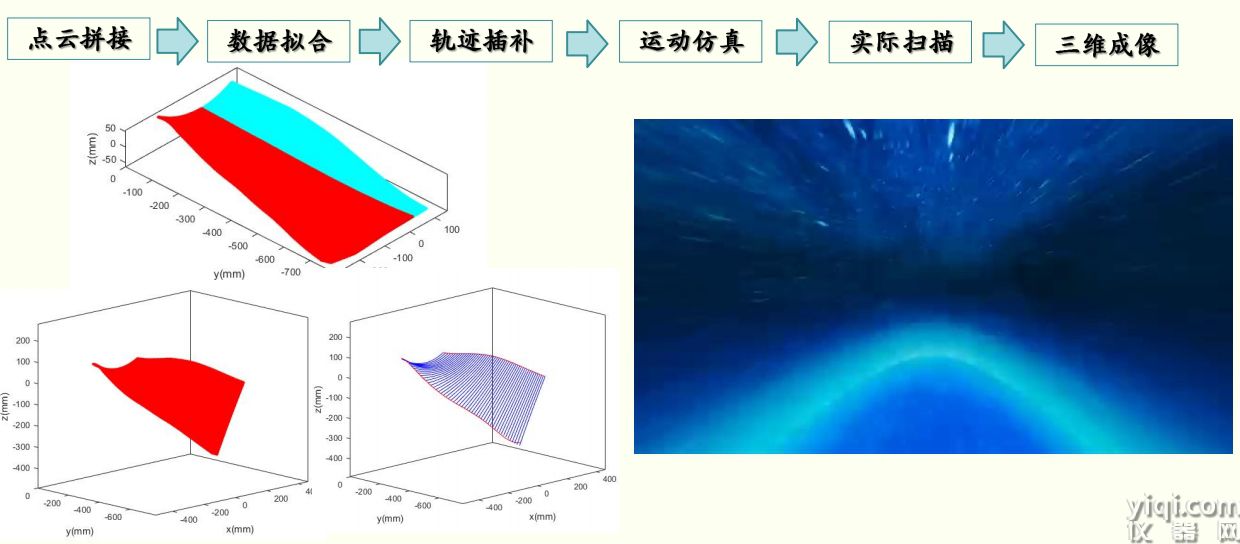

2. 复杂曲面自动检测难题

3. 碳纤维部件自动检测线

碳纤维铆接工件超声检测生产线

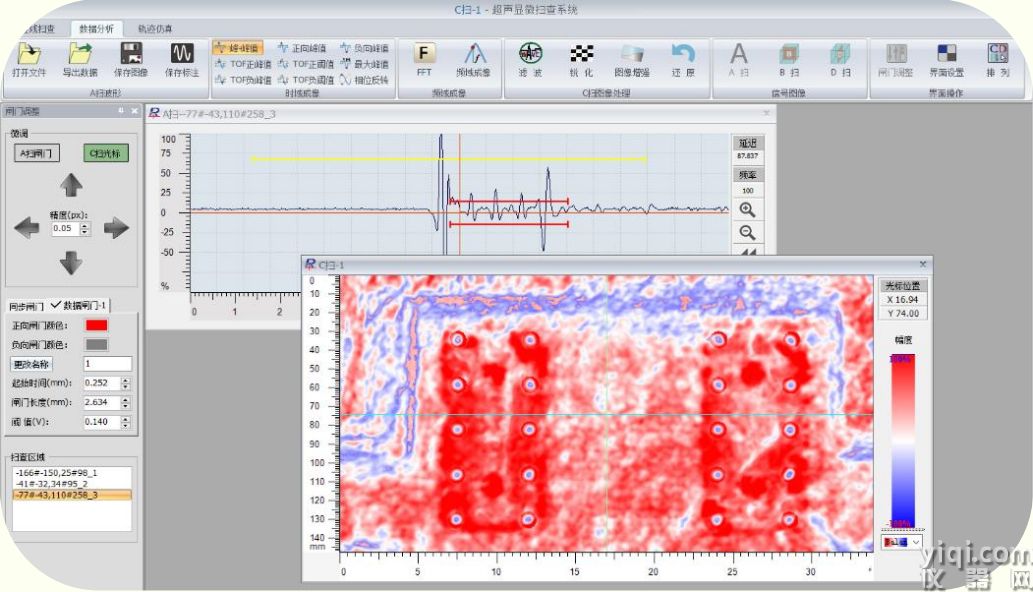

检测结果

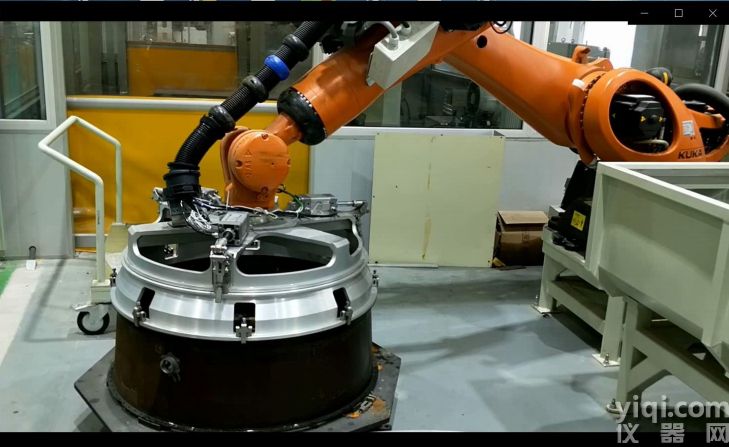

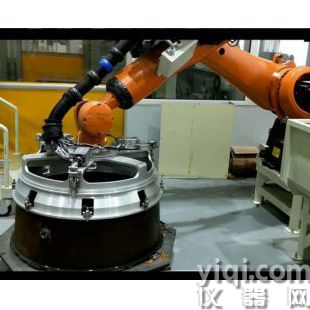

4. 航发叶片自动检测系统

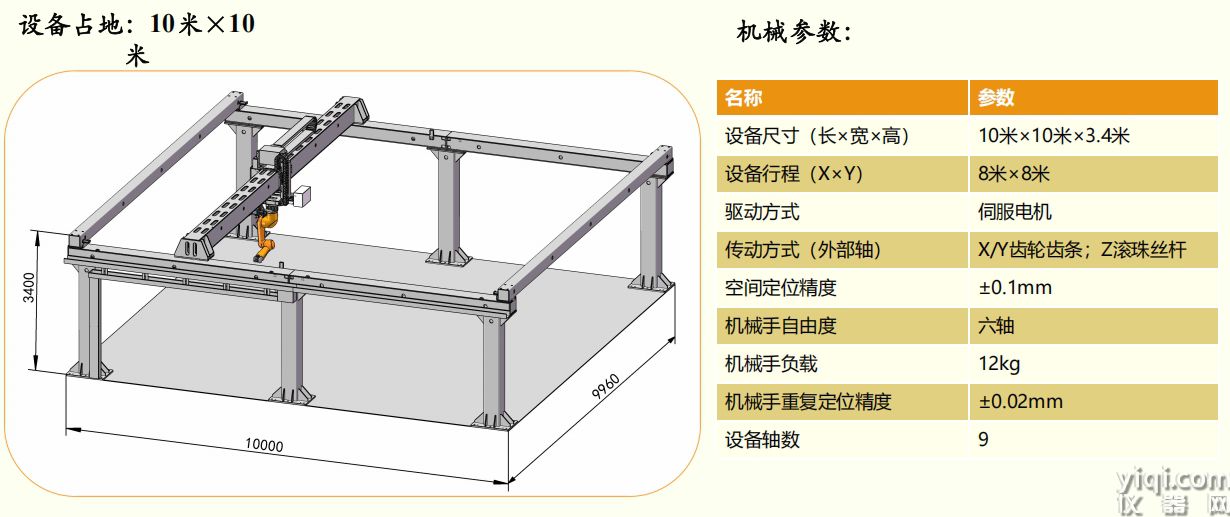

5. 大型机翼自动超声检测系统

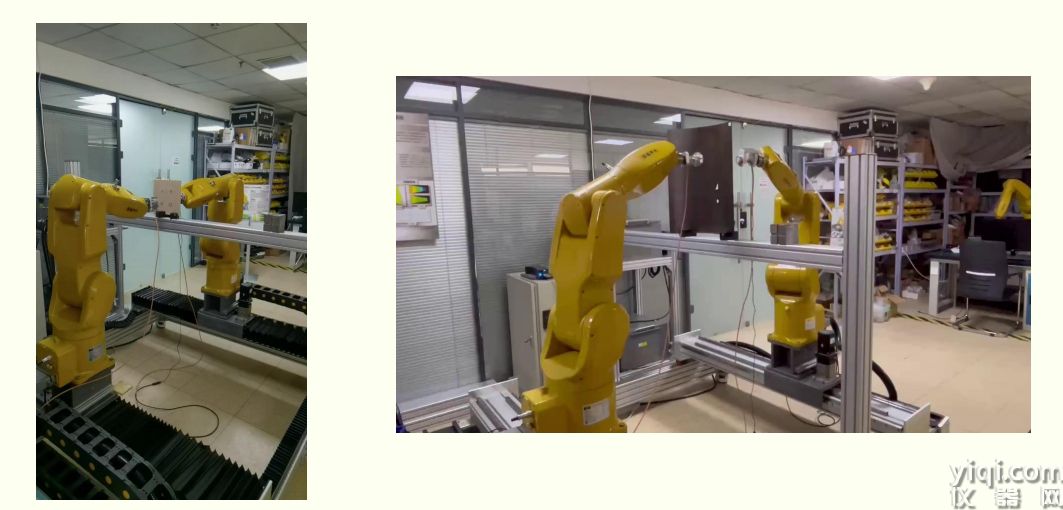

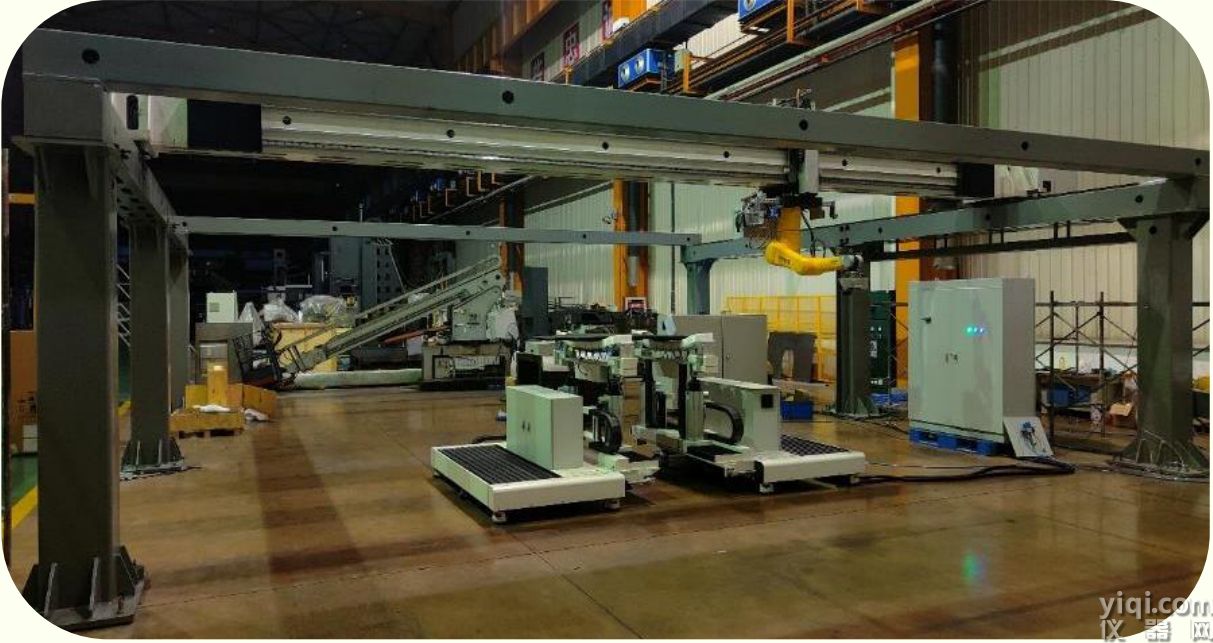

检测现场照片

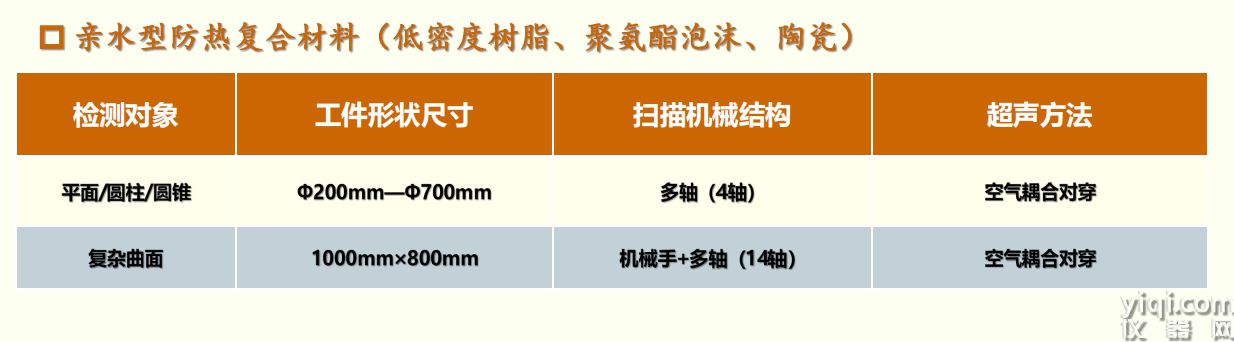

二、亲水型防热复合材料(低密度树脂、聚氨酯泡沫、陶瓷)

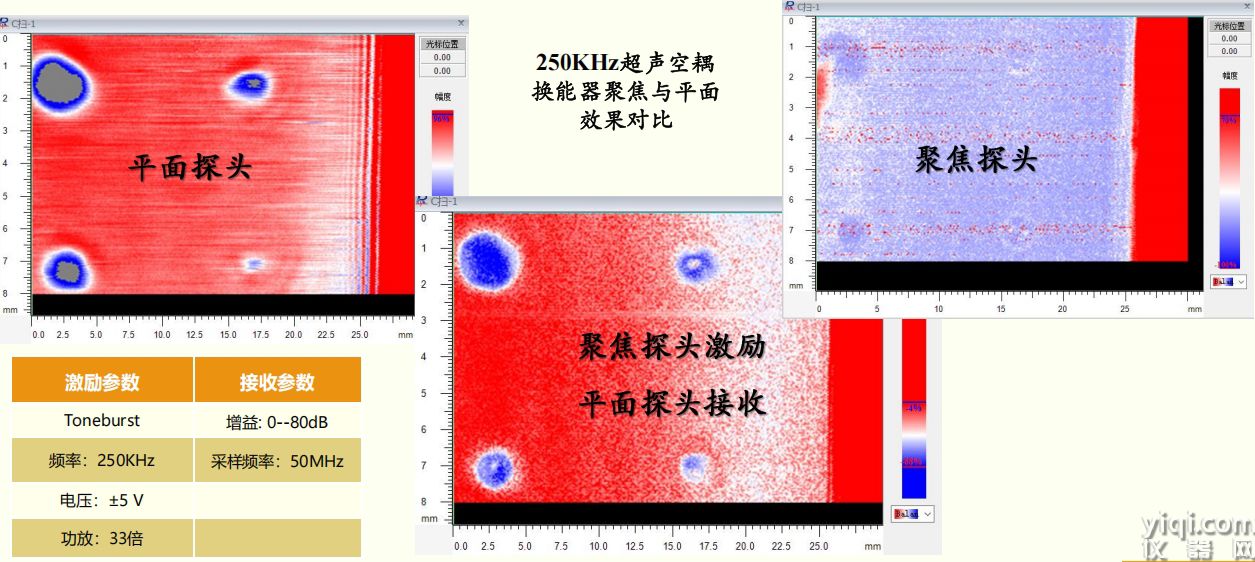

采用空气耦合对穿超声方法，通过两个空气耦合换能器分别置于被测材料两侧，利用空气作为传播介质实现非接触式检测。超声波穿透材料后，接收端捕捉反射信号并分析缺陷特征。

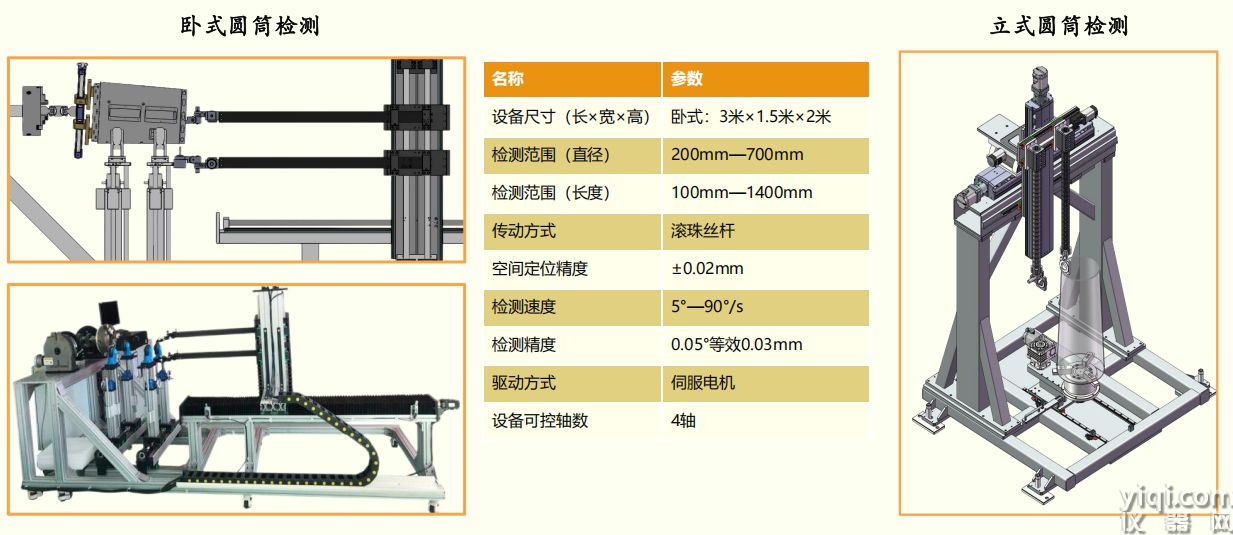

1. 平面/圆柱/圆锥复合材料无损检测：

 2. 复杂曲面复合材料无损检测：
