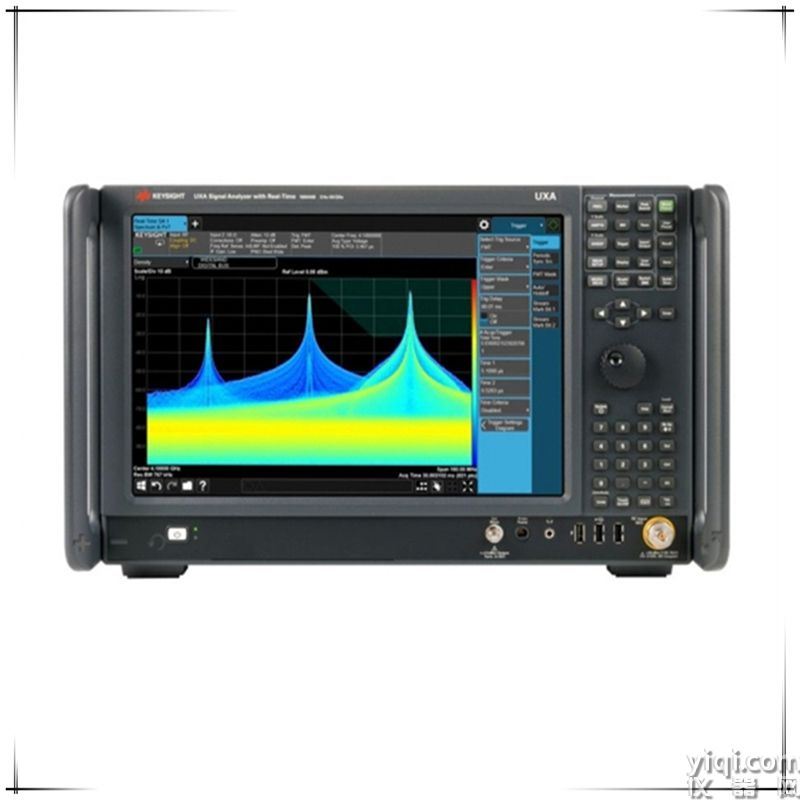

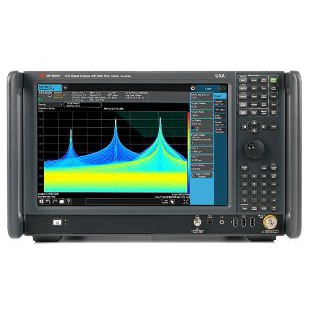

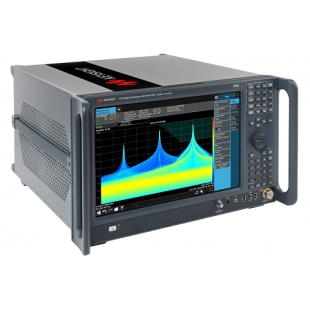

Keysight是德N9040B UXA信号分析仪

N9040B UXA 信号分析仪，多点触控， 50 GHz

N9040B UXA信号分析仪的性能让您能够表征当今具挑战性的信号，包括5G、802 .11ax /ay、卫星、雷达、电子战等应用中的快速跳频、宽带和瞬态信号。通过的相位噪声性能和宽广的无杂散动态范围，您可以全面了解您的设计纯度。

主要特性和功能

通过为测量具挑战性的信号提供更宽广（高达 1 GHz）、更深入的视野，查看设计的真实性能

利用的相位噪声性能、78 dBc 无杂散动态范围和 510 MHz 带宽，您可以更好地测量设计的频谱纯度

通过是德科技智能混频器可将射频输入频率扩展到 110 GHz，使用其他厂商的混频器可扩展到 THz 级

全频段实时频谱分析能够捕获间歇性信号

改进的显示平均噪声电平（DANL）低噪声路径有助于捕获更低电平杂散信号

技术指标

频率 3 Hz 至 50 GHz

频率选件 8.4, 13.6, 26.5, 44, 50 GHz, Mixers to 1.1 THz

zui大分析带宽 1 GHz

带宽选件 25 standard, 40, 255, 510 MHz, 1 GHz

zui大实时带宽 510 MHz

实时带宽选件 255, 510 MHz

1 GHz 时的 DANL -174 dBm

1 GHz 时，10 kHz 频偏处的相位噪声 -136 dBc/Hz

1 GHz 时，30 kHz 频偏处的相位噪声 -136 dBc/Hz

1 GHz 时，1 MHz 频偏处的相位噪声 -146 dBc/Hz

总体幅度精度 ±0.16 dB

三阶截获（TOI），1 GHz 时 +22 dBm

1 GHz 时的zui大三阶动态范围 119 dB

应用——通用

89600 VSA 软件
