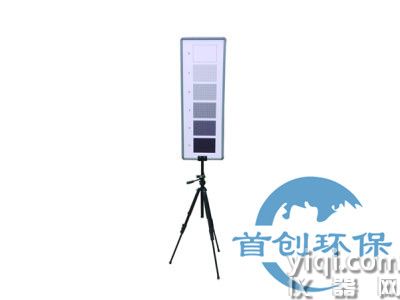

SC-LG740型林格曼标准烟羽图板

一、产品介绍

模拟标准烟羽图，符合HJ1287-2023标准，应用于固定污染源废气烟气黑度的测定林格曼望远镜法由于标准烟非常难于制作，切及易变动，因此利用灰度法，制作此模拟标准烟羽图来代替真实烟羽。林格曼望远镜，林格曼数码测烟望远镜，望远镜林格曼烟气黑度图，林格曼烟气浓度图，林格曼黑度图，烟气黑度测定仪，林格曼黑度仪，林格曼标准烟羽图板，标准烟羽图板，林格曼烟羽图板，林格曼烟羽图，林格曼烟度图将标准林格曼烟气黑度图缩制在分划板上一侧，由 5 个不同网格黑度的小块组成，黑色条格的面积占 20%为 1 级，占 40%为 2 级，占 60%为 3 级，占 80%为 4 级，占100%为5 级，林格曼黑度0级为分划板的透明背景。

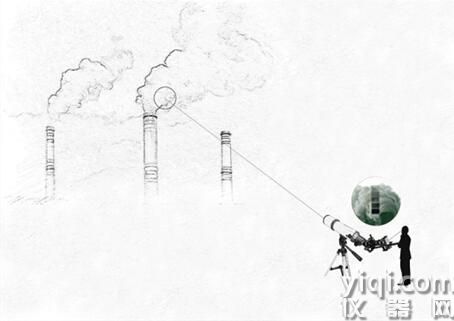

HJ1287—2023固定污染源废气烟气黑度的测定林格曼望远镜法 注：观测烟羽时，肉眼通过目镜看到的林格曼黑度图呈均匀灰度。目视观察到的烟羽黑度与标准烟羽图板比较，确定烟气黑度等级。

二、应用环境

林格曼烟羽图广泛应用于各地的环境保护部门、环境监测部门、各工矿企业及各大院校的烟气黑度测定工作及研究。实践证明，对于燃煤烟气之类，通过对烟气黑度的测定，可以分析烟气排放对空气的污染程度及燃料的燃烧利用率，从而为环境管理和节约能源提供有效的监测手段。HJ1287—2023固定污染源废气烟气黑度的测定林格曼望远镜法。

三、技术参数

1、林格曼黑度等级1-4级

2、外形尺寸：110×76×5mm

3、每一等级林格曼图尺寸：21×14cm；

4、可放置在三脚架上使用亦可手持使用

产品规格：

浓度图（长*宽*高）：1100×400×30mm

配件：

1、专用三脚架

2、四个连接件

3、四块等级模拟标准烟羽图板
