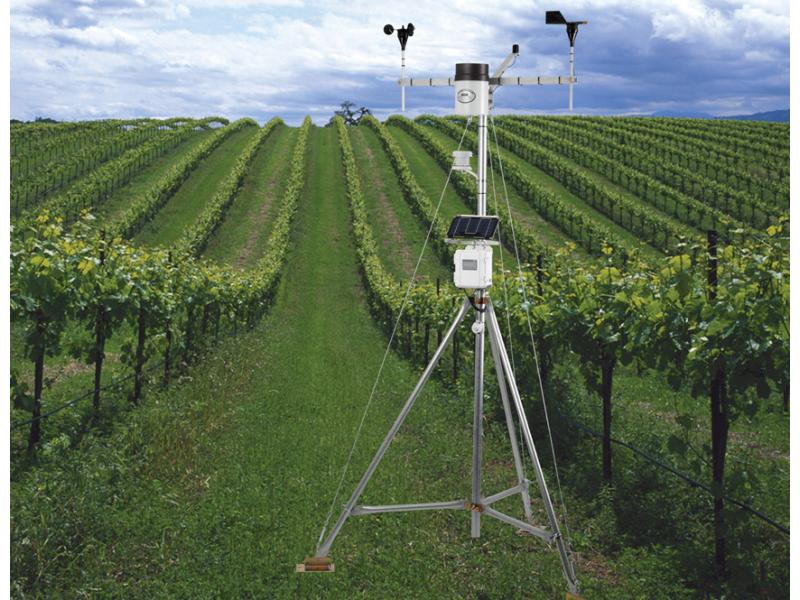

自动气象站

输入接口

标准5个，可扩展到10个

内部电池供电寿命

6个月（典型）

数据存储量

50万个测量数据

常规工作温度

-20~+40℃

延长工作温度

-40~+60℃（GSM传输方式不能在-30℃下工作）

传感器接口

标准5个，可扩展到10个

兼容智能传感器

兼容原厂智能传感器

数据通道

15个以内

警报输出继电器

1个继电器触点闭合能配置常规开启，常规闭合或脉冲

本地通讯方式

USB通过mini-USB连接电脑。

尺寸

17.8 H x 11.7 D x 19.3 W厘米

重量

2Kg

材质

外壳采用聚碳酸酯/PBT混合含不锈钢铰链插脚和黄铜螺母，内壳采用聚碳酸酯带黄铜垫圈

数据存储容量

512K非丢失性内存

存储模式

数据存储满停止记录或数据存储满覆盖记录

工作指示

7个工作指示灯

记录间隔

1秒到18个小时，用户可自己设定

电池类型

4V，4.5Ahr和10Ahr可充电密封铅酸电池可选

充电电池寿命

典型情况下3~5年，主要根据使用环境有关

时间精度

第一个数据点0~2秒和±5秒/周（在25℃）

环境等级

防护外壳，防护等级NEMA6（必须正确的安装）

安装条件

3.8cm直径钢管或安装在墙壁上

警报通知延迟

记录间隔时间加2~4分钟（典型）

继电器电压

t30 V电流：1Amp以内

外部供电

可选5W或15W太阳能板

接线

2或3芯通过螺丝可拆卸端子连接，16~24 AWG

输入范围

用户可配置：0~20mA，0~20VDC（用于2.5、5和10V传感器）

输入电压

0~24 VDC

输入电流

0~24 mA DC

最小电流源阻抗

>20KΩ

精度

全量程±0.25%（50mV~全量程）

ADC分辨率

12位

激发电源

12VDC，50mA以内，用户可选择预热时间5毫秒~2分钟

测量范围

660~1070mbar

工作温度

-40~+70℃

精度

±3.0mbar（全量程在+25℃），误差±5.0mbar（-40~+70℃）以内

分辨率

0.1mbar

漂移

每年±1.6 mbar

防护等级

防雨

尺寸

直径6.4厘米×高度5.1厘米

重量

96克

电缆长度

50厘米

占用数据通道

1个

感应波长范围

400~700nm

测量范围

0~2500 μmol/m2/sec

工作温度

-40~+75℃

精度

±5 μmol/m2/sec或±5%（无论那种日光下），增加温度感应误差±0.75 μmol/m2/sec/℃（+25℃）

余弦校正

0~80°，360°旋转

分辨率

2.5 μmol/m2/sec

漂移

±2%/年

材质

阳极电镀铝外壳带丙烯酸的扩散器和O型密封圈

尺寸

高4.1厘米×直径3.2厘米

重量

约120克

电缆长度

3米

占用数据通道

1个

总辐射传感器（S-LIB-M003）

图示

感应波长范围

300~1100nm

测量范围

0~1280 W/m2

工作温度

-40~+75℃

精度

±10 W/m2或±5%（无论那种日光下），增加温度感应误差±0.38 W/m2/℃（+25℃）

分辨率

1.25 W/m2

漂移

<±2%/年

余弦响应误差

±5%，0~70°；±10%，70~80°垂直

方位角误差

±2%误差（在45°垂直），360°旋转

标定

工厂标定

材质

阳极电镀铝外壳带丙烯酸的扩散器和O型密封圈

尺寸

高4.1厘米×直径3.2厘米

重量

约120克

电缆长度

3米

占用数据通道

1个

测量范围

0~10.2厘米/小时，每个间隔4000次翻斗以内

工作温度

-0~+50℃，存放-40~+75℃，

机械构造

翻斗，不锈钢轴带，磁性弹簧开关枢轴

分辨率

0.2毫米

标定

推荐每年标定，用户可自定标定或返回工厂进行标定

标定精度

±4.0%, ±1（雨量每小时0.2 到 50.0毫米）；

±5.0%, ±1（雨量每小时50.0 到 100.0毫米）

外壳

塑料外壳和收集器

尺寸

高24.0厘米×直径16.5厘米；214 cm2

重量

约1公斤

电缆长度

2米

占用数据通道

1个

雨量桶（S-RGB-M002）

图示

测量范围

0~12.7厘米/小时，每个间隔4000次翻斗以内

工作温度

-0~+50℃，存放-40~+75℃，

机械构造

翻斗，不锈钢轴带黄铜轴承

分辨率

0.2毫米

标定

推荐每年标定，用户可自定标定或返回工厂进行标定

标定精度

±1%（每小时20毫米以内）

外壳

铝质外壳和收集器

尺寸

高22.8厘米×直径15.4厘米；154毫米筛孔

重量

约1公斤

电缆长度

2米

占用数据通道

1个

测量范围

在土壤中：0～0.550 m3/m3；扩展范围：-0.401～2.574 m3/m3（全量程）

精度

典型±0.031 m3/m3（±3%）（0～+50℃）；进行土壤特殊标定后±0.020 m3/m3（±2%）

分辨率

±0.0007 m3/m3（±0.06%）

探头尺寸

89×15×1.5毫米

重量

180克

工作温度

0～+50℃（可工作在-40～+70℃，精度无法保证）

感应体积

0.3升

传感器频率

70MHz

电缆长度

5米

占用数据通道

1个

10HS土壤水分传感器（S-SMD-M005）

图示

测量范围

在土壤中：0～0.570 m3/m3

精度

典型±0.033 m3/m3（±3%）（0～+50℃，矿物土到10 dS/m以内）

分辨率

±0.0008 m3/m3（±0.08%）

探头尺寸

160×32×2毫米

重量

190克

工作温度

0～+50℃（可工作在-40～+70℃，精度无法保证）

感应体积

1升

传感器频率

70MHz

电缆长度

5米

占用数据通道

1个

测量范围

温度：-40~+75℃；相对湿度：0~100%（-40~+75℃）

精度

温度：±0.21℃（0~+50℃）；相对湿度：±2.5%（10%~90%典型），±3.5%以内

分辨率

温度：0.02℃（25℃）；相对湿度：0.1%（25℃）

漂移

温度：<0.1℃/年；相对湿度：典型<1%/年，滞后性1%

反应时间

温度：在1m/秒的气流环境中5分钟；相对湿度：在1m/秒的气流环境中带防护帽5分钟

工作温度

-40~+75℃

尺寸

10×35毫米

重量

110克

电缆长度

2米

占用数据通道

2个

空气温湿度传感器（S-THC-M008）

图示

测量范围

温度：-40~+75℃；相对湿度：0~100%（-40~+75℃）

精度

温度：±0.21℃（0~+50℃）；相对湿度：±2.5%（10%~90%典型），±3.5%以内

分辨率

温度：0.02℃（25℃）；相对湿度：0.1%（25℃）

漂移

温度：<0.1℃/年；相对湿度：典型<1%/年，滞后性1%

反应时间

温度：在1m/秒的气流环境中5分钟；相对湿度：在1m/秒的气流环境中带防护帽5分钟

工作温度

-40~+75℃

尺寸

10×35毫米

重量

180克

电缆长度

8米

占用数据通道

2个

测量范围

-40~+100℃

精度

<±0.2℃（0~50℃）

分辨率

<±0.03℃（0~50℃）

漂移

<±0.1℃/年

反应时间

典型90%在1m/秒的气流环境中<3分钟；典型90%在搅拌的水中<30秒

防护等级

防水传感器头和电缆可以1年浸泡在50℃的水中

材质

不锈钢传感器头

尺寸

7×38毫米

重量

约100克

电缆长度

2米

占用数据通道

1个

温度传感器（S-TMB-M006）

图示

测量范围

-40~+100℃

精度

<±0.2℃（0~50℃）

分辨率

<±0.03℃（0~50℃）

漂移

<±0.1℃/年

反应时间

典型90%在1m/秒的气流环境中<3分钟；典型90%在搅拌的水中<30秒

防护等级

防水传感器头和电缆可以1年浸泡在50℃的水中

材质

不锈钢传感器头

尺寸

7×38毫米

重量

约310克

电缆长度

6米

占用数据通道

1个

温度传感器（S-TMB-M017）

图示

测量范围

-40~+100℃

精度

<±0.2℃（0~50℃）

分辨率

<±0.03℃（0~50℃）

漂移

<±0.1℃/年

反应时间

典型90%在1m/秒的气流环境中<3分钟；典型90%在搅拌的水中<30秒

防护等级

防水传感器头和电缆可以1年浸泡在50℃的水中

材质

不锈钢传感器头

尺寸

7×38毫米

重量

约880克

电缆长度

17米

占用数据通道

1个

测量范围

0~355°，5°死角

精度

±5°

分辨率

1.4°

启动风速

1 m/s（2.2mph）

承受风速

60 m/s （134mph）以内

工作温度

-40~+70℃ （-40°F~158°F）

转动半径

大约13.5cm （5.25in）

尺寸

46厘米×20厘米

重量

370克

电缆长度

3.5米

占用数据通道

1个

风传感器套件（S-WCF-M003）

图示

测量范围

风速：0~76 m/s，风向： 0~355°，5°死角

精度

风速：±1.1 m/s或读数的±5%，风向：±7°

分辨率

风速：0.5 m/s，风向： 1.0°

启动

风速：＜1 m/s（2.2mph）  风向：1m/s

工作温度

风速：-40~+70℃

转动半径

风速：10.8cm，风向：大约13.5cm （5.25in）

尺寸

47 x 19.1 x 12.1cm

重量

1.3KG

电缆长度

3米

占用数据通道

风速传感器：2个，风向传感器：1个

风传感器套件（S-WSET-B）

图示

测量范围

风速：0~45 m/s，风向： 0~355°，5°死角

精度

风速：±1.1 m/s或读数的±4%，风向：±5°

分辨率

风速：0.38 m/s，风向： 1.4°

启动风速

1 m/s（2.2mph）

工作温度

风速：-40~+75℃，风向：-40~+70℃

转动半径

风速：9.5cm，风向：大约13.5cm （5.25in）

尺寸

风速：41×16厘米，风向：46厘米×20厘米

重量

风速传感器：700克，风向传感器：370克

电缆长度

3.5米

占用数据通道

风速传感器：2个，风向传感器：1个

兼容传感器

05305风速风向传感器（美国R. M. Young公司），不能用于05305L或05305V风速风向传感器（美国R. M. Young公司）

电缆长度

3米

尺寸

19.6厘米×2.7厘米

测量范围

风速：0~50 m/s；风向：0~355°

测量精度

风速：±0.20 m/s；风向：±1.4°

分辨率

风速：0.20 m/s；风向：1.4°

适配器（S-WCC-M003）

图示

兼容传感器

05106风速风向传感器（美国R. M. Young公司），不能用于05603C或05631C风速风向传感器（美国R. M. Young公司）

电缆长度

3米

尺寸

19.6厘米×2.7厘米

测量范围

风速：0~50 m/s；风向：0~355°

测量精度

风速：±0.20 m/s；风向：±1.4°

分辨率

风速：0.20 m/s；风向：1.4°

适配器（S-WCE-M003）

图示

兼容传感器

05103风速风向传感器（美国R. M. Young公司），不能用于05103L、05103V、05103L-45或05103V-45风速风向传感器（美国R. M. Young公司）

电缆长度

3米

尺寸

19.6厘米×2.7厘米

测量范围

风速：0~52 m/s；风向：0~355°

测量精度

风速：±0.20 m/s；风向：±1.4°

分辨率

风速：0.20 m/s；风向：1.4°

测量范围

0（干）~100%（湿）

工作温度

-40~+70℃

重复性

±5%

分辨率

0.59%

稳定性

<±5%/年

传感器类型

电容栅格

尺寸

传感器板：4.7厘米×5.1厘米；管：长12.2厘米×1.8厘米

电缆长度

3米

重量

传感器约127克，带安装板290克

占用数据通道

1个

测量范围

4~20mA

工作温度

-40~+75℃

精度

读数的±40 µA ±0.3%

分辨率

±4.93µA

输入阻抗

124ohms

传感器触发源

电压：2.5 V ±2.4%；电流：1 mA

定时触发

预热时间：300 ms ±3% (固定)；测量时间：16.6 ms ±3%到滤出60 Hz噪音

电缆长度

14cm

0~5V输入适配器（S-VIA-CM14）

图示

测量范围

0~5V DC

精度

读数的±10mV ±0.3%

分辨率

±1.221 毫伏

输入阻抗

1兆欧姆

传感器触发开继电器

反向电流：115 mA；30V 以内

传感器触发源

电压：2.5 V ±2.4%；电流： 1 mA

定时触发

预热时间：10.3 ms ±3% (固定)；测量时间：2.4ms ±3%

电缆长度

14cm

脉冲输入适配器-电子开关（S-UCC-M006）

图示

输入频率

120Hz（120个脉冲/秒）

测量范围

0~65533脉冲/记录间隔

分辨率

1个脉冲

锁定时间

45 µs ± 10%

推荐输入类型

电子硬件状态开关闭合或CMOS水平数字输出（例如：FET，opto-FET或open collector）

最小脉冲宽度

1ms

输入/输出阻抗

100KΩ

开路输入电压

3.3V

输入电压

3.6V

接线

24 AWG线，2线，白色（+），黑色（-）

工作温度

-40~+75℃

电缆长度

6.5m

外壳

防水PVC防护壳

尺寸

14×0.95厘米

重量

310克

采样位数

16

占用数据通道

1个

脉冲输入适配器-触点闭合（S-UCD-M006）

图示

输入频率

2Hz（2个脉冲/秒）

测量范围

0~65533脉冲/记录间隔

分辨率

1个脉冲

锁定时间

327 ms ± 10%

推荐输入类型

机械触点闭合（例如：雨量桶中的簧片开关）

最小脉冲宽度

1ms

输入/输出阻抗

100KΩ

开路输入电压

3.3V

输入电压

3.6V

接线

24 AWG线，2线，白色（+），黑色（-）

工作温度

-40~+75℃

电缆长度

6.5米

外壳

防水PVC防护壳

尺寸

14×0.95厘米

重量

310克

采样位数

16

占用数据通道

1个

用途

用于对数据采集器进行启动、设置和数据下载等。

软件语言

英文

操作系统要求

windows 7、windows XP或Windows Vista

运行程序需要

Sun Java Runtime Environment (JRE) 1.6

电脑显示屏要求

1024×768分辨率，256色

电脑处理器要求

优于1.8GHz单核 CPU

内存

优于1.5GB

磁盘空间

优于256MB

软件套装包含

软件光盘1张、软件说明书1本、USB数据线1根

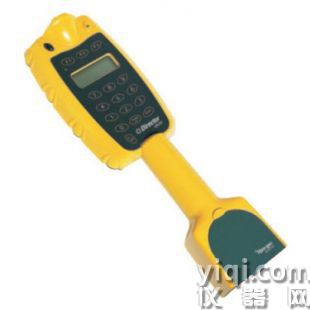

HOBO手持数据下载器（U-DT-2）

图示

用途

用于将记录仪或数据采集器中的数据下载到手持数据下载器中，手持数据下载器中可以存储多个记录仪或数据采集器中的数据，存储的数据可以下载到电脑中。

兼容数据采集器

U30系列数据采集器、H21系列数据采集器和HOBO FlexSmart数据采集器（H22）

工作温度

0~+50℃

存储温度

-10~+50℃

时间精度

在25℃时±1分钟/月

记录仪下载数据到下载器中速度

USB或光学：64K约30秒；串口：512K约60秒

下载器下载数据到电脑中速度

4MB下载到电脑中约3~5分钟

数据容量

4MB（其中64KB用于存放下载器信息），可以存放7个512K容量数据采集器。

主电池

2节AA碱性电池

时钟电池

1节CR1225锂电池（3V）

主电池电量

1年或约50次存储满容量操作

时钟电池电量

典型10年

重量

153克

尺寸

11.0×6.9×2.7厘米

外壳材质

ABS外壳带聚氨脂橡胶把手，聚碳酸酯标签

用途

用于给U30数据采集器内置的可充电电池进行充电。

电压

6V

重量

0.49公斤

尺寸

高15.2厘米×宽11.7厘米

3.0W太阳能板（SOLAR-3W）

图示

用途

用于给U30数据采集器内置的可充电电池进行充电。

电压

6V

重量

0.79公斤

尺寸

高14.2厘米×宽24.1厘米

6.0W太阳能板（SOLAR-6W）

图示

用途

用于给U30数据采集器内置的可充电电池进行充电。

电压

6V

重量

1.03公斤

尺寸

高24.1厘米×宽24.1厘米

用途

用于保护空气温湿度传感器，并保证测量精度。温度传感器在测量空气温度时也需要本部件。

抗风

可承受80kph持续风速，161kph阵风

材质

罩：ASA苯乙烯；托架：玻璃纤维尼龙；安装硬件：不锈钢和黄铜

温度

-40~+75℃

重量

113克

高度

89毫米；159毫米带托架

直径

102毫米；托架支出增加51毫米

半横臂安装支架（M-CAB）

图示

用途

用于安装风速风向传感器（S-WCA-M003）或风速风向传感器（S-WCA-M003）在主支架上，横臂长48.7厘米。

全横臂安装支架（M-CAA）

图示

用途

用于安装风速传感器（S-WSA-M003）和风向传感器（S-WDA-M003）在主支架上，91.5 x 3.2 x 3.2 cm。

辐射传感器安装支臂（M-LBB）

图示

用途

用于安装光合有效辐射传感器（S-LIA-M003）或总辐射传感器（S-LIB-M003）在主支架上。

辐射传感器水平仪（M-LLA）

图示

用途

用于检查安装的光合有效辐射传感器（S-LIA-M003）或总辐射传感器（S-LIB-M003）是否水平。

辐射传感器测量NDVI安装板（M-NDVI）

图示

用途

用于配合辐射传感器安装支臂（M-LBB）安装2个的光合有效辐射传感器（S-LIA-M003）和2个总辐射传感器（S-LIB-M003）来进行NDVI的测量。

2米传感器延长电缆（S-EXT-M002）

图示

用途

用于延长传感器的电缆，电缆长度2米。

5米传感器延长电缆（S-EXT-M005）

图示

用途

用于延长传感器的电缆，电缆长度5米。

10米传感器延长电缆（S-EXT-M010）

图示

用途

用于延长传感器的电缆，电缆长度10米。

25米传感器延长电缆（S-EXT-M025）

图示

用途

用于延长传感器的电缆，电缆长度25米。

延长电缆接头防护壳（S-EXT-CASE）

图示

用途

选购传感器延长电缆必须选择本部件，用于防止接头部分进水。

1分2插口扩展适配器（S-ADAPT）

图示

用途

将数据采集器的1个接口分为2个接口。

1分6插口扩展适配器（S-ADAPT-X5-10）

图示

用途

将数据采集器的1个接口分为6个接口。

1分2插口扩展适配器（S-ADAPT-5）

图示

用途

将数据采集器的1个接口分为2个接口，带12.7厘米电缆，推荐用于H21-002的接口的扩展。

1分6插口扩展适配器防护机箱（S-ADAPT-6）

图示

用途

用于安装1分6插口扩展适配器（S-ADAPT-X5-10）。

完全3米三角支架套件（M-TPA-KIT）

图示

用途

用于安装数据采集器和传感器等部件。套件包含：3米三脚支架、接地铜杆、钢锁缆线、1/2"打桩附件、桅杆水平仪。

完全2米三角支架套件（M-TPB-KIT）

图示

用途

用于安装数据采集器和传感器等部件。套件包含：包含：2米三脚支架、接地铜杆、钢锁缆线、1/2"打桩附件、1/4"打桩附件、桅杆水平仪。

3米三角支架（M-TPA）

图示

用途

用于安装数据采集器和传感器等部件。

2米三角支架（M-TPB）

图示

用途

用于安装数据采集器和传感器等部件。

钢锁缆线（M-GWA）

图示

用途

用来固定三角支架或桅杆。

0.5英寸直径打桩套件（M-SKA）

图示

用途

用于固定三角支架。

0.25英寸直径打桩套件（M-SKB）

图示

用途

用于固定三角支架。

接地铜杆（M-GKA）

图示

用途

配合三角支架或桅杆使用，可以起到一定的防雷击作用。

3米桅杆（M-MPA）

图示

用途

用于单独安装雨量桶或其他传感器。

1.5米桅杆（M-MPB）

图示

用途

用于单独安装雨量桶或其他传感器。

桅杆水平仪（M-MLA）

图示

用途

用来确定三角支架或桅杆的水平。

电缆盒（M-CDY）

图示

用途

用于将额外的电缆都集中放置到盒子里面，可安装到4.1厘米直径的钢管上
