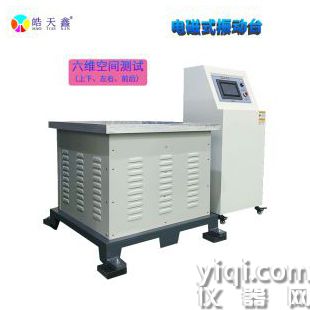

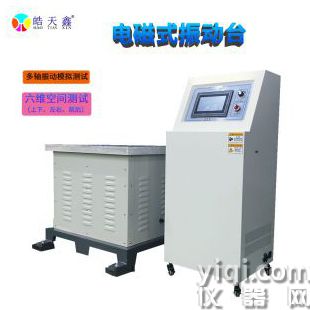

电磁式振动台 扫频变频试验台

结构设计

1. 台面：采用高强度、高平整度的优质金属材料制造，确保在振动过程中台面的稳定性和均匀性，避免因台面变形而影响测试结果。台面上设有多个标准安装孔位，方便被测物体的快速、牢固安装。

2. 电磁驱动系统：核心的电磁驱动部分采用高性能的电磁线圈和特殊设计的磁路结构，能够产生强大而稳定的电磁力，驱动台面进行振动。该系统具有响应速度快、控制精度高的特点，能够快速准确地根据设定参数调整振动状态。

3. 支撑与导向系统：精心设计的支撑结构和高精度的导向装置，保证台面在振动过程中能够沿着预定的方向平稳运动，有效减少振动过程中的偏移和晃动，提高振动测试的准确性和可靠性。

控制系统

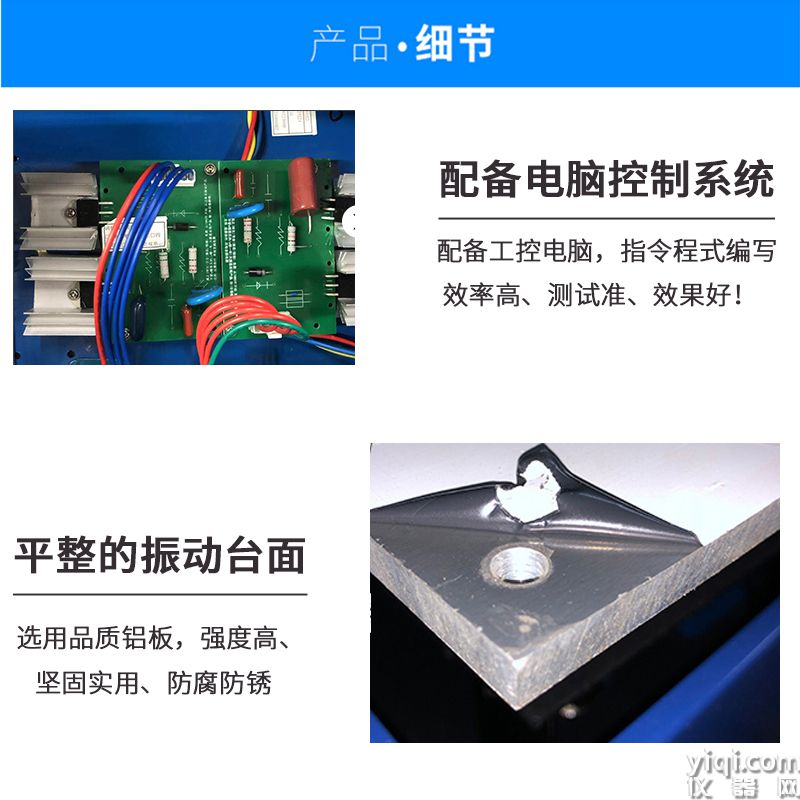

1. 操作界面：配备简洁直观的操作界面，无论是专业技术人员还是初次使用者都能轻松上手。界面上可清晰显示当前的频率、振幅、加速度等关键参数，并且能够方便地进行参数设置和调整。

2. 控制软件：搭载控制软件，具备多种控制模式，如正弦波振动控制、随机振动控制、冲击振动控制等。用户可以根据实际测试需求灵活选择合适的控制模式，同时软件还支持编程控制，能够按照预设的测试流程自动运行，大大提高测试效率。

3. 数据监测与记录：控制系统能够实时监测振动台的运行状态和各项参数，并自动记录测试数据。测试完成后，可方便地导出数据进行分析，为产品的性能评估和改进提供有力的数据支持。

安全保护措施

1. 过载保护：当振动台所承载的负载超过其额定负载能力时，系统会自动触发过载保护机制，停止振动输出，避免设备因过载而损坏。

2. 过流保护：如果电磁驱动系统的电流超过正常范围，过流保护装置将迅速动作，切断电源，防止电磁线圈因过热而烧毁。

3. 限位保护：在台面的运动极限位置设置有限位开关，当台面运动超出安全范围时，限位开关会立即触发，使振动台停止运行，防止台面与其他部件发生碰撞而造成损坏。

4. 漏电保护：设备具备完善的漏电保护功能，一旦检测到漏电情况，会立即切断电源，保障操作人员的人身安全。
