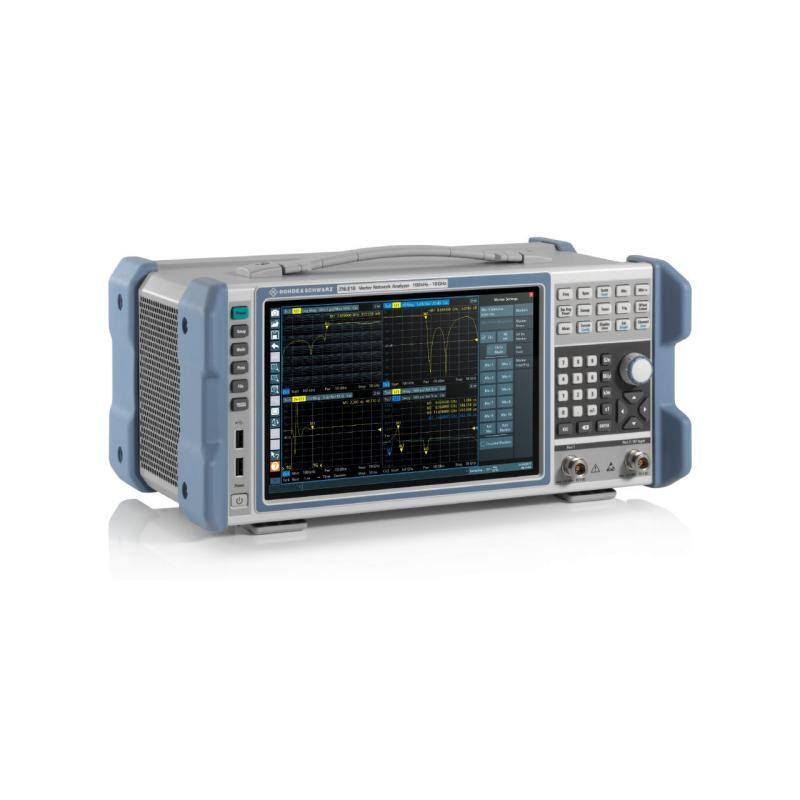

ZNLE6 : ( 100 KHZ～6 GHZ ) 矢量网络分析仪

主要规格


▶ 频率范围： 100 kHz ～ 3 / 4.5 / 6 / 14 / 18 GHz
▶ 测量速度：（201点、全2端口校准时） 9.8 ms
                    （IFBW = 100 kHz、跨度 = 200 MHz）
▶ 动态范围： 120 dB（典型值）
▶ 最大输出功率： 0 dBm
▶ 迹线・噪声： 0.001 dB（典型值）
▶ IF 带宽： 1 Hz ～ 500 kHz，1 / 1.5 / 2 / 3 / 5 / 7 步进
▶ 显示器 ：10.1 英寸彩色 WXGA（1366 × 768 像素）
▶ 测量点数： 1 ～ 6,001 点 / 迹线
▶ 外形尺寸（W×H×D）： 408 ㎜ × 186 ㎜ × 235 ㎜
▶ 重量： 6 kg

主要特点

▶ 频率范围 ：100 kHz ～ 3 / 4.5 / 6 / 14 / 18 GHz
▶ 2 端口 S 参数测试仪搭载模式
▶ 小型轻量的省空间设计
▶ 搭载 10.1 英寸电容触摸屏
▶ 适合生产和教育领域
▶ 轻松配置，直观易用
▶ 性能卓越，经济高效

▶基础网络分析应用的理想之选

R&S·泽尔矢量网络分析仪易于用户使用,适用于基础测量任务
遐迩的优质设计、创新的用户界面以及紧凑尺寸使R&S·泽尔非常适用于矢量网络分析仪基础应用。
时域分析选件(R&S ZNL-K2)和故障点距离测量选件(R&S·ZNL-K3)提供重要的通用测试功能,完善了R&S·泽尔.

▶以合理的价格实现高性能

R&S®ZNLE 是一款以 2 端口网络分析仪。动态范围 120 dB，迹线噪声 0.001 dB。
通过 LAN 或 IEC/IEEE 控制和传输数据。

▶技术参数：

型号                  端口                  频率                               连接器
ZNLE3                2               100 kHz ～ 3 GHz              N 型（阴性）
ZNLE4                2               100 kHz ～ 4.5GHz            N 型（阴性）
ZNLE6                2               100 kHz ～ 6GHz               N 型（阴性）
ZNLE14              2               10 MHz ～ 14 GHz             N 型（阴性）
ZNLE18              2               10 MHz ～ 18 GHz             N 型（阴性）
                                          18 GHz（在过范围模式下最高达 20 GHz）

▶订购信息

产品名称                          主体                                     型号
矢量网络分析仪　     100 kHz ～ 3 GHz                 R&S®ZNLE3
矢量网络分析仪　     100 kHz ～ 4.5 GHz               R&S®ZNLE4
矢量网络分析仪　     100 kHz ～ 6 GHz　              R&S®ZNLE6
矢量网络分析仪　     10 MHz ～ 14 GHz　             R&S®ZNLE14
矢量网络分析仪　     10 MHz ～ 18 GHz　             R&S®ZNLE18

▶选件
GPIB 接口 R&S®FPL1-B10
