Fluke 1625-2 接地电阻测试仪 ZL

品牌：美国福禄克
产地：美洲美国
供应商报价：面议

深圳市达瑞博电子有限公司更新时间：2025-05-06 09:12:18

销售范围售全国

入驻年限第6年

营业执照已审核

同类产品其他仪器仪表(639件)

立即扫码咨询

联系方式：18938937317

联系我们时请说明在仪器网（www.yiqi.com）上看到的!

扫码分享

为您推荐

产品特点

主要特性
无桩测试

Fluke 1625-2 接地电阻测试仪只需使用钳口即可测量接地回路电阻。使用这种测量方法时，将两个钳口夹在接地棒上，每个钳口均连接至测试仪。完全无需使用接地桩。

详细介绍


深圳市达瑞博电子有限公司长期出售及租赁进口二手仪器仪表：网络分析仪、频谱分析仪、信号发生器、示波器、天馈线测试仪、多功能校准器/传感器模块、手机综合测试仪、噪声系数分析仪、NI-GPIB卡、阻抗/LCR测试仪、音频分析仪、蓝牙测试仪、功率计、放大器、万用表等各类仪器仪表。

经营品牌:安捷伦Agilent（Keysight）、R&S罗德与施瓦茨、Tektronix泰克、Anritsu安立、SPIRENT思博伦、Giga-tronics、Advantest爱德万、Aeroflex艾法斯、IFR、韩国兴仓PROTEK、JDSU真康、FUJITSU 富士通、SUNGSAN、TESCOM泰仕康、Keithley吉时利、Fluke福禄克、LitePoint莱特波特等。
联系电话：
张梁：18938937317
廖先生：13421364554

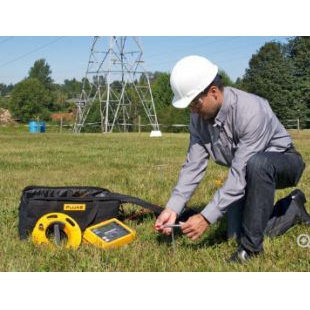

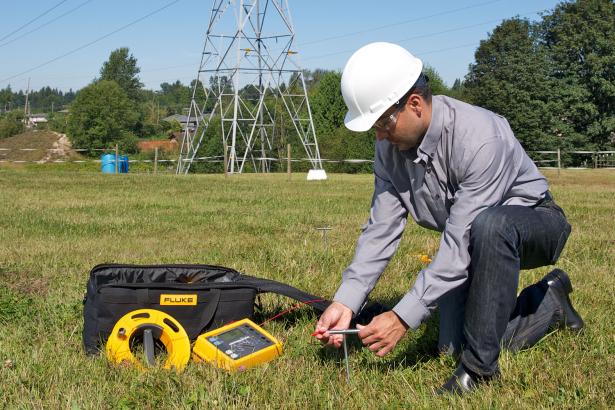

Fluke 1625-2 接地电阻测试仪

Play Video

主要特性

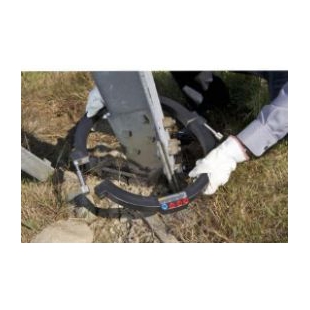

无桩测试

Fluke 1625-2 接地电阻测试仪只需使用钳口即可测量接地回路电阻。使用这种测量方法时，将两个钳口夹在接地棒上，每个钳口均连接至测试仪。完全无需使用接地桩。其中一个钳口感应已知固定电压，另一个钳口测量电流。然后，测试仪会自动测定接地棒的电阻。这种测试方法仅适用于受测建筑物或构筑物中有接地系统的情况，不过大多数情况都是如此。如果只有一条通路接地，如许多住宅应用中所采用，无桩测试法无法提供可接受的数值，则必须使用电位降测试法。

采用无桩测试时，无需断开接地棒 - 保持结合的接地系统在测试中的完整性即可。如今无需再花费时间为系统上的接地棒放置和连接地桩，这能够节约大量的时间。在一些您之前从未考虑过的位置，您也可以执行接地测试，包括建筑物内部、电缆塔或任何您无法接触到土地的位置。

功能全面的测试仪

Fluke 1625-2 是一款与众不同的接地测试仪，可以完成所有四种类型的接地测量：

三极和四极电位降（使用地桩）
四极土壤电阻率测试（使用地桩）
选择性测试（使用地桩和 1 个钳口）
无桩测试（仅使用 2 个钳口）

收起阅读下载产品手册

产品概述
产品规格
型号
手册 + 资源
兼容的配件

产品概述: Fluke 1625-2 接地电阻测试仪

建议前往福禄克官方旗舰店采购
Fluke 1625-2 接地电阻测试仪能够通过 USB 端口存储和下载数据。一流的配件有助于简化和加快测试时间。

三极和四极电位降接地电阻回路测试
四极土壤电阻率测试
使用 1 个钳口进行的选择性接地棒测试
使用 2 个钳口进行的无桩接地棒测试
IP56 防护等级满足户外使用
硬质携带箱
USB 数据存储和传输

而且，该测试仪易于使用。每一次测试时，测试仪都会提示您所需使用的地桩或钳口；大尺寸旋转开关确保您即使戴着手套也能操作。

产品规格: Fluke 1625-2 接地电阻测试仪

通用技术指标
存储器	通过 USB 端口可访问内部存储器存储的多达 1500 条记录
测量功能	干扰电压和频率、含/不含夹式电流互感器的三极和四极接地电阻、二极交流电阻、二极和四极直流电阻
显示屏	4 数位（2999 数位） - 7 段液晶显示屏（可视性提高）
操作	中央旋转开关和功能键
温度范围
工作温度	-10 °C 至 50 °C（14 °F 至 122 °F）
存放温度	-30 °C 至 60 °C（-22 °F 至 140 °F）
温度系数	± 读数的 0.1% /°C <18 °C >28 °C
防护类型	按照 EN60529，壳体防护等级为 IP56；电池盖防护等级为 IP40
最大电压	警告 – 插口 "钳口" 至插口 E、ES、S 或 H
	Urms = 0 V
	插口 E、ES、S 或 H 相互之间任意组合，最大Urms = 250 V（属于误用）
安全性	采用双重和/或加强绝缘保护。对地最大50 V（按照 IEC61010-1）。污染等级 2
质量标准	按照 DIN ISO 9001 标准开发、设计和生产
外场影响	符合 DIN 43780 (8/76)
辅助电源	6 x 1.5 V 碱性电池（IEC LR6 或 AA 型）
电池寿命范围	使用 IEC LR6/ AA 型：通常为3,000 次测量 (RE+RH ≤ 1 kΩ)
	使用 IEC LR6/ AA 型：通常为6,000 次测量 (RE + RH > 10 kΩ)
尺寸（宽 x 高 x 深）	250 x 133 x 187 mm (9.75 x 5.25 x 7.35 in)
重量	≤ 1.1 kg (2.43 lb)（不含附件）；7.6 kg (16.8 lb)（携带箱中含附件和电池）
外壳材料	聚酯
干扰电压直流 + 交流的测量 (UST)
测量误差极限：方法	全波整流
测量范围	1 V 至 50 V
显示范围	0.0 V 至 50 V
分辨率	0.1 V
频率范围	交流/直流 45 Hz 至 400 Hz 正弦波
精度	±（读数的 5% + 5 位数）
测量序列	约 4 次测量/秒
内阻	约 1.5 MΩ
最大过载	Urms = 250 V
干扰频率的测量 (F)
测量误差极限：方法	测量干扰电压的振荡周期
测量量程	6.0 Hz 至 400 Hz
显示范围	16.0 Hz 至 299.9 Hz 至 999 Hz
分辨率	0.1 Hz 至 1 Hz
量程	1 V 至 50 V
精度	±（读数的 1% + 2 位数）
接地电阻 (RE)
测量方法	按照 IEC61557-5 标准用探针测量电流和电压
开路电压	20/48 V，交流
短路电流	250 mA（交流）
测量频率	手动或自动选择 94、105、111 和 128 Hz(AFC)，在函数 R¹ 中为 55 Hz
噪声抑制	120 dB（16 2/3、50、60 和 400 Hz）
对地最大过载	Urms = 250 V
电气测量规格
固有误差或影响量	参考条件或指定工作范围	符号代码	按照 IEC1557 标准相关部分要求或测试	测试类型
固有误差	参考条件	A	第 5 部分 6.1 节	R
位置	参考位置 ±90 °	E1	第 1 部分 4.2 节	R
电源电压	以制造商规定的极限值	E2	第 1 部分 4.2 和 4.3 节	R
温度	0 °C 和 35 °C	E3	第 1 部分 4.2 节	T
串联干扰电压	参阅第 4.2 和 4.3 节	E4	第 5 部分 4.2 和 4.3 节	T
探针和辅助接地电极的电阻	0 至 100 x RA 但 ≤ 50 kΩ	E5	第 5 部分 4.3 节	T
系统频率	标称频率的 99% 至 101%	E7	第 5 部分 4.3 节	T
系统电压	标称电压的 85% 至 110%	E8	第 5 部分 4.3 节	T
操作误差	B = ±(\|A\| + 1,15 √E²1 E²2 E²3 E²4 E²5 E²6 )		第 5 部分 4.3 节	R
	B[%] = ± B/基准值 x 100% A = 固有误差 En = 偏差 R = 例行测试 T = 类型测试
测量量程	0.020 Ω 至 300 kΩ
显示范围	0.001 Ω 至 2.999 Ω
	3.00 Ω 至 29.99 Ω
	30.0 Ω 至 299.9 Ω
	0.300 kΩ 至 2.999 kΩ
	3.00 kΩ 至 29.99 kΩ
	30.0 kΩ 至 299.9 kΩ
分辨率	0.001 Ω
	0.01 Ω
	0.1 Ω
	1 Ω
	10 Ω
	100 Ω
精度	±（读数的 2% + 2 位数）
操作误差	±（读数的 5% + 5 位数）
测量时间	固定频率时通常为 8 秒使用自动频率控制，最大 30 秒，完成所有测量频率循环
由于探针和辅助接地电极的电阻导致的附加误差	RH(RS + 2000 Ω)/RE x 1.25 x 10-6% + 5 位数
RH 和 RS 测量误差	固定频率时通常为RE + RS + RH 的 10%
最大探针电阻	≤ 1 MΩ
最大辅助接地电极电阻	≤ 1 MΩ
如果误差处于 IEC61557-5 要求的限定范围之内，则会自动检查。如果由于某些条件的影响，导致测量探针、辅助接地电极和接地电阻后的测量误差超过 30%，显示屏将显示警告符号并提示 RS 或 RH 过高。
测量分辨率的自动转换取决于辅助接地电极电阻 RH
Umeas = 48 V 时的 RH	< 300 Ω
	< 6 Ω
	< 60 Ω
	< 600 Ω
Umeas = 20 V 时的 RH	< 250 Ω
	< 2.5 kΩ
	< 25 kΩ
	< 250 kΩ
分辨率	1 mΩ
	10 mΩ
	100 mΩ
	1 Ω
选择性接地电阻测量 (RE 钳口)
测量方法	按照 EN61557-5 标准用探针测量电流和电压，并用额外的变压器测量单个支路中的电流。
开路电压	20/48 V，交流
短路电流	250 mA（交流）
测量频率	手动或自动选择 94、105、111 和 128 Hz (AFC)，55 Hz (R¹)
噪声抑制	120 dB（162/3、50、60 和 400 Hz）
对地最大过载	对地最大Urms = 250 V（将不会启动测量）
测量量程	0.020 Ω 至 300 kΩ
显示范围	0.001 Ω 至 2.999 Ω
	3.00 Ω 至 29.99 Ω
	30.0 Ω 至 299.9 Ω
	0.300 kΩ 至 2.999 kΩ
	3.00 kΩ 至 29.99 kΩ
分辨率	0.001 Ω
	0.01 Ω
	0.1 Ω
	1 Ω
	10 Ω
精度	±（读数的 7% + 2 位数）
操作误差	±（读数的 10% + 5 位数）
由于探针和辅助接地典型电极电阻导致的附加误差	RH(RS + 2000 Ω)/RETOTAL x 1.25 x 10-6% + 5 位数
RH 和 RS 测量误差	固定频率时通常为RETOTAL + RS + RH 的 10%
测量时间	固定频率时通常为8 秒使用自动频率控制，最大 30 秒，完成所有测量频率循环。
待测单个支路的最小电流	0.5 mA	使用互感器 (1000:1)
	0.1 mA	使用互感器 (200:1)
通过互感器的最大干扰电流	3 A	使用互感器 (1000:1)
1. 使用推荐的电流钳/互感器。
电阻测量 (R~)
测量方法	测量电流和电压
测量电压	20 V 交流电压，矩形脉冲
短路电流	> 250 mA（交流）
测量频率	手动或自动选择 94、105、111 和 128 Hz (AFC)
测量量程	0.020 Ω 至 300 kΩ
显示范围	0.001 Ω 至 2.999 Ω
	3.00 Ω 至 29.99 Ω
	30.0 Ω 至 299.9 Ω
	300 Ω 至 2999 Ω
	3.00 kΩ 至 29.99 kΩ
	30.0 kΩ 至 299.9 kΩ
分辨率	0.001 Ω
	0.01 Ω
	0.1 Ω
	1 Ω
	10 Ω
	100 Ω
精度	±（读数的 2% + 2 位数）
操作误差	±（读数的 5% + 5 位数）
测量时间	通常为 6 秒
最大干扰电压	24 V，超过 24 V 无法启动测量
最大过载	Urms 最大值 = 250 V
电阻测量（R 直流）
测量方法	可按照 IEC61557-4 进行电流-电压测量
测量电压	直流 20 V
短路电流	250 mA DC
测量值的公式	对于四极测量，可延长 H、S、ES 导线而不会产生附加误差。导线 E 中的电阻 > 1 Ω 时，可导致 5m Ω/Ω 的附加误差。
测量量程	0.020 Ω 至 300 kΩ
显示范围	0.001 Ω 至 2.999 Ω
	3.00 Ω 至 29.99 Ω
	30.0 Ω 至 299.9 Ω
	300 Ω 至 2999 Ω
	3.0 kΩ 至 29.99 kΩ
	30.0 kΩ 至 299.9 kΩ
分辨率	0.001 Ω
	0.01 Ω
	0.1 Ω
	1 Ω
	10 Ω
	100 Ω
精度	±（读数的 2% + 2 位数）
操作误差	±（读数的 5% + 5 位数）
测量序列	约 2 次测量/秒
测量时间	通常为 4 秒，包括极性反转（二极或四极）
最大干扰电压	直流或交流电压 ≤3 V，超过 3 V 无法启动测量
最大感应率	2 Henry
最大过载	Urms = 250 V
测量导线电阻的补偿 (RK)
在函数 RE 三极、RE 四极（钳口）、R 交流和 R 直流二极中，可以打开测量导线电阻的补偿 (RK)
测量值的公式	R显示 = R测量 - R补偿²
2. 设定点输入值 RK = 0.000 Ω，通过调整测量在 0.000 至 29.99 Ω 范围内变化。
无桩接地回路测量（双钳口，无桩）
开关档位	RA 四极（双钳口，无桩）
分辨率	0.001 Ω 至 0.1 Ω
测量量程	0.02 Ω 至 199.9 Ω
精度	±（读数的 7% + 3 位数）
操作误差	±（读数的 10% + 5 位数）
测量电压	Vm = 48 V 交流（初级电压）
测量频率	128 Hz
噪声电流 (IEXT)	最大IEXT = 10 A（交流）(RA < 20 Ω)
	对地最大IEXT = 2 A（交流）(RA > 20 Ω)
测量原理：使用两个电流互感器对闭合环路中的电阻进行无桩测量。自动量程选择。仅当按照指定的最小距离使用推荐的电流钳进行测量时，有关无桩接地回路测量的信息才有效。
