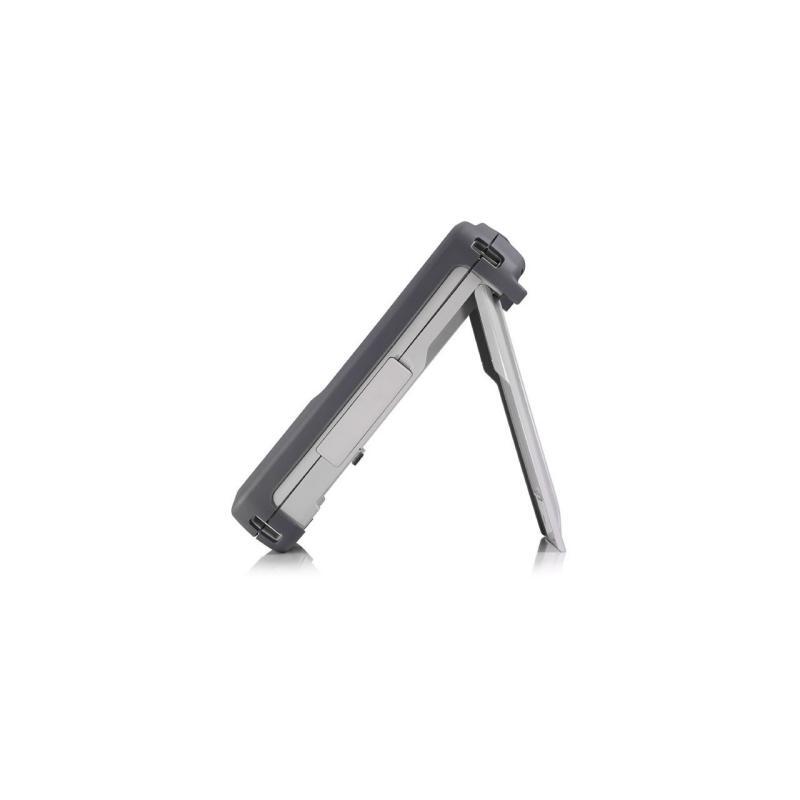

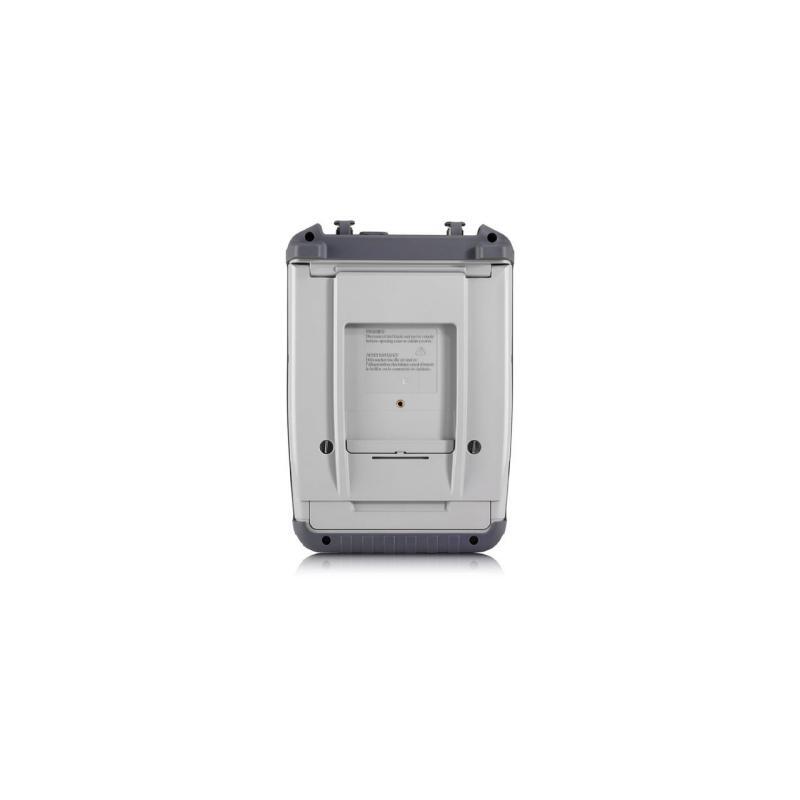

ZPH : ( 2 MHZ～3 / 4 GHZ ) 电缆与天线分析仪

▶ 频率范围： 2 MHz ～ 3 / 4 GHz
▶ 测量点数： 101 ～ 2,501
▶ 频率升级：可通过激活码升级 4 GHz
▶ 输出功率电平： -10 dBm（标称值）
▶ 显示器： 7 英寸彩色 WVGA（800×480 像素）
▶ 电池工作时间： 9 小时
▶ 外形尺寸：（W×H×D） 202 ㎜ × 294 ㎜ × 76 ㎜
▶ 重量： 2.5 kg

主要特点

▶ 频率高达 3 GHz 或 4 GHz，可通过激活码升级
▶ 单端口型号功能：DTF、回波损耗、VSWR 和电缆损耗测量
▶ 双端口型号附加功能：S21 测量、频谱和干扰分析、AM/FM/ASK/FSK 解调
▶ 非常适合现场使用：电池续航时间长达 9 小时，重 2.5 kg (5.5 lb)，背光键盘，
     启动时间短，防反光显示屏，体型小巧，外壳坚固 (IP51)
▶ 支持 2 端口传输测量和调制分析
▶ 通过选件可以进行频谱分析

▶ 简介

R&S®Cable Rider ZPH 具有天线系统现场安装及维护应用所需的所有重要的基本测量功能。独特功能保障
快而有效地进行电缆与天线测量及频谱分析。两种不同的 R&S®ZPH 型号可满足不同需求：单端口电缆与天
线分析仪，以及具备附加频谱分析和跟踪源功能的双端口电缆与天线分析仪。
