4141B : ( 10MHZ-7GHZ )信号源分析仪

简介：4141B／E／F信号源分析仪

* 频率范围：10MHz～7GHz    （4141B）；
                   10MHz～26.5GHz（4141E）；
                   10MHz~40GHz      (4141F)  ；

* 功率范围：-20dBm～＋20dBm

* 相位噪声频率1GHz：（≤-137dBc／Hz（10kHz频偏处）

* 基带噪声：s-158dBm／Hz（10kHz频偏处）

* 调幅噪声测量灵敏度：≤-138dBc/Hz@10kHz

* 瞬态最小时间分辨率：8ns

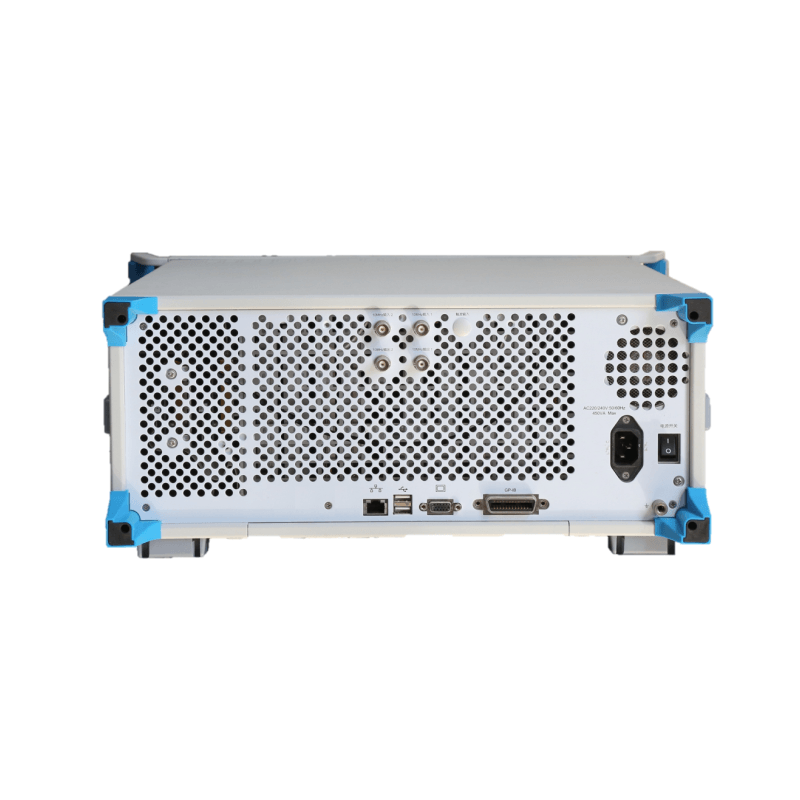

* 丰富的接口：LAN、GPIB、USB等多种外部接口

* 具有相位噪声、幅度噪声、频谱监测、频率功率、瞬态特性、基带噪声等测量功能

产品综述：


4141系列信号源分析仪采用双通道互相关技术，具备优异的相位噪声、幅度噪声和基带噪声测量能力，同时具备瞬态测量、频谱监测、

频率功率测量等多种测量功能，具有频率覆盖范围宽、动态范围大、灵敏度高、测量准确度高等优点，一台设备即可完成信号源的综

合性能评估。可广泛应用于电子设备中信号源多项参数的测试，是科研、生产、计量过程中重要的仪器设备。

功能特点：

* 多维度解析信号特征

4141系列信号源分析仪具有丰富的测量功能，可以测量信号的相位噪声、幅度噪声、频率功率，并对信号进行频谱监测。

* 瞬态测量功能，在调制域解析跳频信号特征

4141系列信号源分析仪支持两种高速无死区的频率测量模式，可以对跳频、捷变频和线性调频等信号进行测量。宽带模式可以测量频率

相对于时间的变化规律；窄带模式可以测量功率相对于时间、频率相对于时间、相位相对于时间的变化规律。

* 测量信号动态范围大

4141系列信号源分析仪内部采用高精度功率计探头测量输入信号功率，并应用35dB程控衰减器调节输入信号功率，功率范围达到正

负20dBm；可以满足大动态范围的测试需求。

* 具有超低噪声直流电源输出，可以描述VCO等频综器件的特性

4141系列信号源分析仪可以输出两路超低噪声直流电源，一路作为供电电源，一路作为调谐电源，可以用来测量VCO器件特性。支持电

压扫描输出，可以描述VCO器件输出频率随调谐电压的变化曲线；输出信号功率随调谐电压的变化规律。

* 基带噪声测量功能，细致表征电源纹波特征

随着设计的不断优化，电源噪声越来越引起人们的重视，电源噪声会调制到输出信号上，产生不必要的杂散和交调信号。4141系列信号

源分析仪可以从容刻画仪器各路电源的1Hz 到100MHz处的噪声情况，有助于我们对电路优化做出正确判断。

* 丰富的接口功能

4141系列信号源分析仪提供了LAN、GPIB、USB等多种外部接口，方便用户实现远程控制和扩展外设。

* 宽屏彩色液晶显示

标配8.4英寸、170度视角、高亮度、高分辨率液晶显示器。用户还可以通过VGA外接大屏幕显示器。

典型应用

* 计量应用

4141系列信号源分析仪测量频率覆盖到10MHz，测量灵敏度高，测量频偏最低到1Hz，可以用于低相位噪声信号发生设备（例如晶振）

的相位噪声、幅度噪声测量和标定。

* 电子设备信号源综合测试

各类电子设备中不可或缺的本振模块，本振相位噪声的优劣直接影响到整个设备的最终技术指标。4141系列信号源分析仪测量相位噪声

的灵敏度高，可以从相位噪声、幅度噪声、频率功率等多个维度描述本振信号特性，电子设备研制过程中重要的测试设备。
