产品特点

等离子体协同催化评价系统，适用于合成氨、甲烷重整、二氧化碳制甲醇、污染物讲解等反应。该系统通过等离子体活化与热催化的协同作用，突破传统热力学的限制，实现高效、低能耗的化学反应。

详细介绍

产品详情：

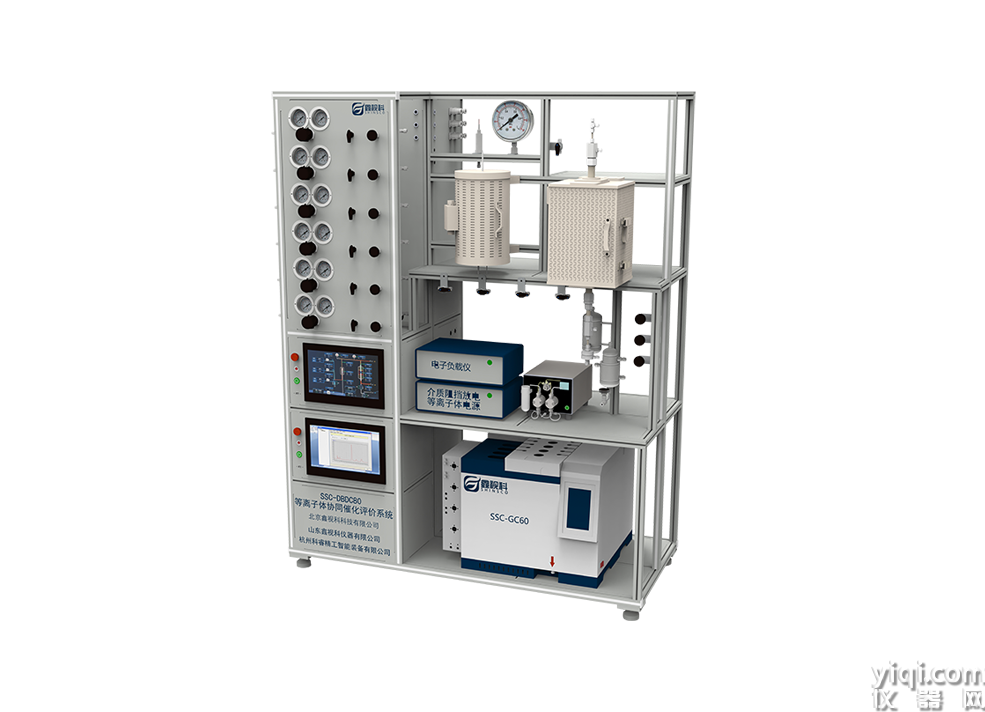

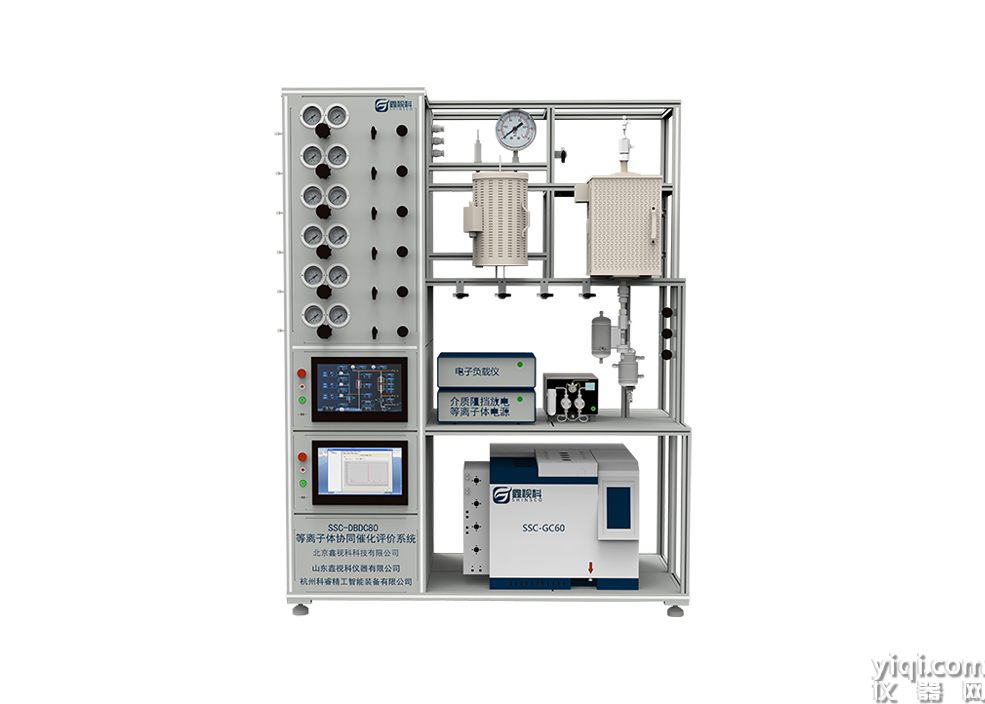

SSC-DBDC80等离子体协同催化评价系统，适用于合成氨、甲烷重整、二氧化碳制甲醇、污染物讲解等反应。该系统通过等离子体活化与热催化的协同作用，突破传统热力学的限制，实现高效、低能耗的化学反应。

产品优势：

BD等离子体活化，放电机制：在高压交流电场下，气体（如N₂、H₂、CH₄）被电离，产生高能电子（1-15 eV）、离子、自由基和激发态分子。介质阻挡层（如石英、陶瓷）限制电流，防止电弧放电，形成均匀的微放电丝。

活性物种生成：N₂活化：高能电子解离N₂为N原子（N），突破传统热催化的高能垒（~941 kJ/mol）。H₂活化：生成H*自由基，促进表面加氢反应。激发态分子，降低反应活化能。

热催化增强，表面反应：等离子体生成的活性物种（N*、H*）在催化剂表面吸附并反应，生成目标产物（如NH₃、CH₃OH）催化剂（如Ru、Ni）提供活性位点，降低反应能垒。

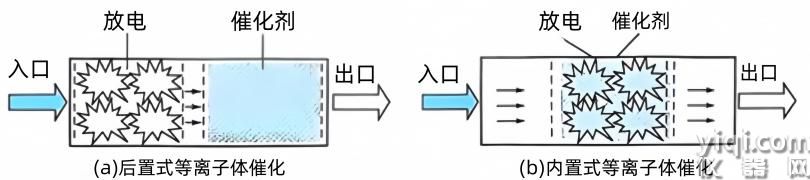

协同效应：等离子体局部加热催化剂表面，形成微区高温（＞800°C），加速反应动力学。等离子体诱导催化剂表面缺陷（如氧空位、氮空位），增强吸附能力。等离子体活化降低对温度和压力的依赖，反应条件更温和。通过动态调控调节放电参数（频率、电压）和热催化条件（温度、压力），实现能量输入与反应效率的最佳匹配。

等离子体-热催化协同：突破传统热力学限制，实现低温低压高效反应。

模块化设计：便于实验室研究与工业放大。

智能调控：动态优化能量输入与反应条件。

DBD等离子体诱导催化剂表面缺陷，增强吸附与活化能力；余热利用与动态功率分配提升能效。

产品技术详情：

项目	参数

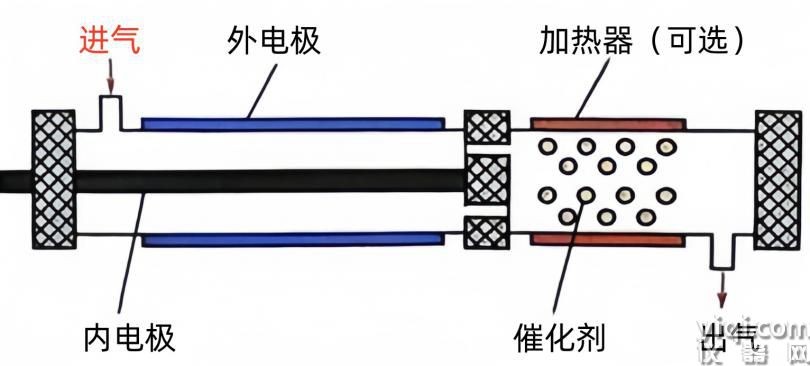

常压DBD反应器1	DBD同轴反应器，耐压<0.6MPa,耐温<1000℃，介质为石英玻璃或陶瓷材料，外径12mm，等离子体长度40mm，内电极为金属棒/管（如钼、哈氏合金），外电极为金属网/箔（如铂网、不锈钢网）。主要用于常压VOC催化降解、污染物降解，CO2催化，甲烷重整等

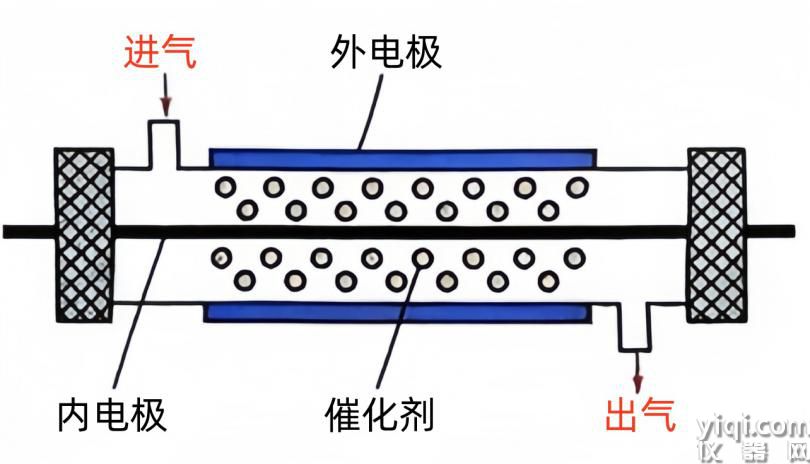

高压DBD反应器2	DBD同轴反应器，双层耐压腔体：内层为石英或陶瓷管（介质阻挡层），外层为310s不锈钢或哈氏合金护套（机械支撑）。电极配置：内电极为金属棒/管（如钼、哈氏合金），外电极为金属网/箔（如铂网、不锈钢网）。催化剂床层：填充颗粒催化剂（如Ru/Al₂O₃、Ni-MgO/SiC），床层高度与直径比（H/D）为3-5:1。尺寸：实验室级反应器内径30-50 mm，长度200-300 mm，催化剂体积50-200 mL。耐压，<10MPa；耐温<1000℃。主要用于高温高压的等离子体-热催化协同催化合成氨，
DBD电源	SSC-DBD3050介质阻挡放电等离子体电源，功率1kW，电压~30kV；频率20~50Hz
气体控制	1) 质量流量计控制（含减压阀）N₂、H₂、CH₄等气体比例（如N₂:H₂=1:3），总流量100-500 mL/min。 2) 循环气路：未反应气体经冷凝分离后循环回反应器（循环比50-80%，选配）。 3) 质量流量控制器（MFC）：精度±1% F.S.，总流量范围0–500 sccm。 4) 气体混合器：实现多组分气体（如H₂ /N₂）的均匀混合。 5) 气体管路：316不锈钢管，耐高温、耐腐蚀。 6) 控制方式：通过PLC编程实现气体流量、湿度的自动调节。
加热与温度控制模块	1) 提供稳定的高温环境（常温–900°C），反应器温度正常运行。 2) 反应炉：最高温度1100°C，控温精度±1°C，加热区长度≥300 mm。 3) 热电偶：K型热电偶，实时监测电池温度。 4) 隔热材料：陶瓷纤维，减少热损失。 5) 控制方式：PID温控器匹配功率调节，支持多段升温程序。
数据采集控制	1) 功能：实时采集、存储和分析实验数据。 2) PLC控制器（如三菱、西门子）集成温度、压力、流量传感器。 3) 软件：实时调节放电参数（频率、电压）和加热功率，实现动态优化。 4) 数据采集卡：多通道，支持电压、电流、温度同步采集。 5) 软件平台：IoT软件，用于数据可视化与分析。 6) 数据库：存储实验参数与结果，支持后续查询与处理。 7) 采用15英寸工业触控屏
GC分析模块	选配鑫视科GC，可选择SSC-GC60或SSC-GC70（EPC） 1) 配置在线自动阀，实现全自动进样； 2) 配置TCD、FID+转化炉、FID毛细，三个检测器； 3) 配置对应的色谱柱、空气发生器、氢气发生器。
在线检测	产物分析：激光吸收光谱（TDLAS）实时监测NH₃、CH₄等浓度。(选配) 等离子体诊断：发射光谱（OES）分析活性物种（如N₂(337 nm)、H2(656 nm)）。(选配)
示例方案合成氨反应系统	1 反应器配置内电极：钼棒（直径6 mm），内置水冷通道。外电极：铂网（网孔0.5 mm），螺旋缠绕石英管外壁。催化剂：Ru/K-Ba-Al₂O₃（Ru 5 wt%），颗粒直径1-2 mm，床层高度150 mm。 2 工艺参数温度：500°C（外部加热）+ 等离子体局部热点（＞700°C）。压力：8 MPa（背压阀控制）。气体流量：N₂:H₂=1:3，总流量300 mL/min。 4.3 性能目标 NH₃产率：≥10 mmol/g-cat/h。能量效率：≤40 kWh/kg-NH₃。稳定性：连续运行50小时，活性衰减＜10%。
