TK-1100氨逃逸在线监测系统

TK-1100型氨逃逸在线监测系统采用高温伴热抽取技术，对脱硝过程中的逃逸氨进行连续在线监测,系统由取样及传输单元、预处理及控制单元、分析单元三部分构成，氨逃逸在线监测系统 氨逃逸在线仪 烟气排放连续监测系统 在线式氨逃逸监测仪 氨逃逸在线分析仪主要应用于众多工业领域气体排放监测和过程控制，例如:燃煤发电厂、铝厂、钢铁厂、冶炼厂、垃圾发电站、水泥厂和化工厂、玻璃厂等。

氨逃逸在线仪采用TDLAS技术(可调谐半导体激光光谱吸收技术Tunable Diode Laser Absorption Spectroscopy)，为目前国际先进的气体测量方法之一，该仪表具有灵敏度高、响应速度快、不受背景气体干扰、非接触式测量等特点，为实时准确地反映NH3变化提供了可靠保证，并且再此基础上衍生出HCL、HF激光测量产品。

TK-1000型烟气排放连续监测系统可以辅助测量氨逃逸的同时测量SO2、NOX、颗粒物等污染源参数。

二、执行标准

GB-12519-2010   分析仪器通用技术条件

RJGF 005-2021   固定污染源氨气在线监测仪

ISA S5.1      仪表符号和标志

GB 50093-2013   自动化仪表工程施工及验收规范

GB 3095-2018    环境空气质量标准

GB16297-2017    大气污染物综合排放标准

HJ 75-2017     固定污染源烟气(SO2、NOX、颗粒物)排放连续监测技术规范

HJ 76-2017     固定污染源烟气(SO、NOX、颗粒物)排放连续监测系统技术要求及检测方法

HT212—2017     污染源在线自动监控(监测)系统传输标准

GB/T 15464-2008  仪器仪表包装通用技术条件

GB/T 191-2008   包装储运图示标志

三、产品特点

该装置与样品接触的部分全部采用316L不锈钢材料加工制成，高温条件下抗腐能力很强。配制防雨罩完全可以胜任室外工作环境。

在设计上采用等温加热体，结构紧凑，加热温度稳定。

过滤器滤芯采用钛棒粉末烧结精密钢过滤器，具有过滤面积大，过滤精度高等特点，更换时可将其从装置中整体拉出，操作简单，无需工具，大大地缩短维护更换的时间，并降低了劳动强度。

该装置除设有一样气输出口外，还设置有一个可复用的反吹／校准口，在配置时可灵活安排气路。

操作简单,带有低温报警.

滤芯更换无需工具。

开关方便，带扣锁保护罩

高效过滤清洁系统

可靠的长光程加热气室设计，光程可达1520mm；

超低浓度测量，分辨率可达0.1ppm；

半导体激光的谱宽小于0.001nm，避免粉尘和水分交叉干扰；

滤芯为内过滤，过滤效果出色；

设备采用进口加热棒，加热效率更高；

与样气接触部分采用涂氟处理，可减少吸附；

系统具备全流程标定功能，满足环保要求；

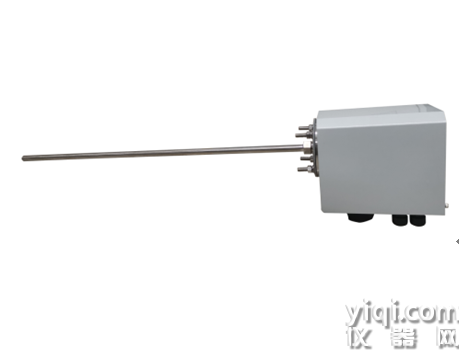

取样探头用于本系统的样气采样，具有滤尘和伴热的功能，可以有效的防止采集的样气的冷凝，独特的结构设计使采样系统更加可靠，样气丢失率更小，保证分析系统的稳定和真实。

四、技术参数

最高采样温度：600℃

最大工作压力：5bar

采样腔加热温度: 180℃（出厂设定，温度可调）

电源：220VAC 50/60Hz  3000W

环境温度：－20~80℃

最大粉尘浓度：100g/m3

钛棒粉末烧结精密滤精度：2μm（其它精度可选，1-10μm）

滤芯尺寸：150*40/20mm

反吹气接口：OD8/6卡套式接头。

采样气出口：OD8/6卡套式接头

含采样探杆：￠25×500mm/长度可选

安装附件:安装法兰盘\对装法兰盘\安装螺栓\法兰盘密封平垫
