2025-01-24 09:32:01光纤耦合透镜
光纤耦合透镜是一种用于将光线高效地从光纤传输到其他光学元件或从其他光学元件耦合到光纤中的关键组件。它通过精确设计的光学面形,实现光线的聚焦、准直或变换,以提高耦合效率。光纤耦合透镜通常由高质量的光学玻璃或晶体材料制成,具有低损耗、高透过率和良好的热稳定性。它广泛应用于光纤通信、光谱分析、激光系统等领域,确保光信号的高效、稳定传输,是提升光学系统性能的重要元件。

资源:3640个    浏览:18展开

光纤耦合透镜相关内容

产品名称

所在地

价格

供应商

咨询

光纤耦合微透镜线阵列
国内 上海
面议
筱晓(上海)光子技术有限公司

售全国

我要询价 联系方式
光纤耦合微透镜线阵列
国内 上海
面议
筱晓(上海)光子技术有限公司

售全国

我要询价 联系方式
光纤耦合微透镜线阵列
国内 上海
面议
筱晓(上海)光子技术有限公司

售全国

我要询价 联系方式

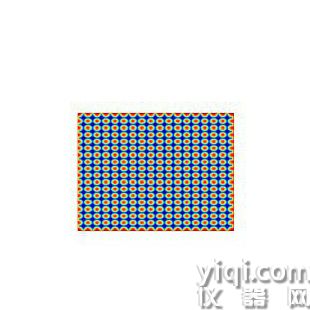

光纤耦合微透镜方形阵列
国内 上海
面议
筱晓(上海)光子技术有限公司

售全国

我要询价 联系方式
紧凑型透镜耦合像增强器TRICATT
国内 上海
面议
上海昊量光电设备有限公司

售全国

我要询价 联系方式
2022-02-08 14:54:53解析示波器通道耦合与触发耦合的区别
相信大家对示波器有着一定的了解,都知道示波器中有两反设置,其实,在示波器当中也存在两种“两耦”设置,一种是通道耦合方式,另一种是触发耦合方式。在电子电路中,将前级电路(或信号源)的输出信号送至后级电路(或负载)称为耦合。耦合的作用就是把某一电路的能量输送(或转换)到其他的电路中去。先来说示波器通道的耦合方式,一般打开示波器的通道菜单,就可以看到示波器有三种通道耦合方式的设置,分别是直流耦合、交流耦合、地。我们给示波器输入一个频率为1KHz、幅值为100V、偏置为50V的正弦波信号(即该信号含有50V的直流分量)。直流耦合也叫DC耦合,当选择此选项时,信号通过导线直接到前端放大器,被测信号含有的直流分量和交流分量都能通过,可用于查看低至0Hz且没有较大DC偏移的波形。此时信号显示如图所示:交流耦合也叫AC耦合,当选择此选项时,信号通过电容耦合到前端放大器,被测信号的直流信号被阻隔,只允许交流分量通过,可用于查看具有较大直流偏移的波形。此时信号显示如图所示:可以看到信号从零点(左侧黄色五边形里面写了个1的就是零点)往下移动了,上图中零点在波形下方位置,此时零点处于波形中间位置,因为信号的直流分量被过滤掉了。示波器的垂直档位是20V/div,信号下移了2格半,差不多正好就是50V。当耦合方式为地时,代表内部输入接地,断开外部输入。此时信号显示如图所示:接地耦合的作用是在不方便外部断开,或者外部干扰很大的时候,帮助我们准确寻找零点。通道耦合,是用来控制信号到达示波器前端放大器的能量输送方式。触发耦合,就是用来控制信号到达示波器触发电路的能量输送方式。常见的触发耦合有直流、交流、高频Y制、低频抑制、噪声抑制。类似通道耦合,当选择直流耦合的时候,直流分量和交流分量都能通过触发。选择交流耦合的时候,示波器会滤除触发信号中的直流成分。高频抑制会抑制触发信号中高于50KHz的信号,低频抑制会抑制触发信号中低于50KHz的信号,而噪声抑制,是用低灵敏度的直流耦合来抑制触发信号中的高频噪声。我们来看下面这个信号:此信号选用交流耦合,当触发电平超出波形的时候,信号依然可以被扫描同步。因为此信号是一个2V的方波,其中带有1V的直流分量。因此当触发耦合方式为交流时,信号实际应该下移1V,因此当触发电平-500mV时依然可以被触发。再来看下下面这个信号:此信号选用低频抑制,虽然触发电平在信号范围内,但是由于触发信号中低于50KHz的信号被抑制,因此信号依然无法被扫描同步,出现信号不稳定的现象。通道耦合与触发耦合虽然都是耦合但有本质的区别,它们只是并行的两个通道信号的耦合,两个通道的信号不会相互影响的。如需了解更多,欢迎访问安泰测试网www.agitek.com.cn。
240人看过
2023-03-13 14:18:29惠州光学透镜厂家定制直发
      透镜在光学系统中的作用是:聚焦、准直、成像,惠州市一粟光电可生产:平凸透镜、平凹透镜、双凸透镜、双凹透镜、弯月透镜、胶合透镜、柱面透镜等等,拥有近十年的光学产品加工经验和完整的棱镜透镜加工产线。 可按客户要求镀增透膜减少镜片表面的反射.这样可以减少光能量的损失、成像更清楚。     透镜可广泛应用于安防、车载、数码相机、激光、光学仪器等各个领域,随着市场不断的发展,透镜技术也越来越应用广泛。(lens)透镜是根据光的折射规律制成的。透镜是由透明物质(如玻璃、水晶等)制成的一种光学元件。透镜是折射镜,其折射面是两个球面(球面一部分),或一个球面(球面一部分)一个平面的透明体。它所成的像有实像也有虚像。
72人看过
2023-07-05 10:58:55复合相变材料与液冷耦合的动力电池热管理系统的研究
HS-TGA-103热重分析仪主要由加热系统、称重系统、温度控制系统和数据处理系统组成。在测试过程中,样品被放置在加热系统内,通过温度控制系统进行升温。同时,称重系统监测样品的质量变化,并将数据传输至数据处理系统进行分析。通过测量样品质量随温度的变化,热重分析仪能够揭示材料的热稳定性和动力学行为等信息。复合相变材料与液冷耦合的动力电池热管理系统的研究【南昌大学 刘自强】复合相变材料与液冷耦合的动力电池热管理系统的研究上海和晟 HS-TGA-103 热重分析仪
98人看过
2022-12-08 11:49:09微透镜的大视野3D成像
微透镜(a) 为微透镜的大视野3D图像,通过hitachi MAP 3D 将多张3D 图像拼接而成。(b) 为(a)中红框部分的形貌像。通过颜色标尺很容易确定高度信息。(c)(d)是提取的图.1(b)中划线区域的结果,可以获得每个透镜(箭头 0-1, 2-3)的水平距离、垂直高度以及顶部和底部的角度。所以,使用Hitachi Map 3D可以获得大视野3D图像和截面轮廓信息。(a)拼接后的3D图像(x2k), (b)红框内的形貌图(c)(b)中划线区域的截面观察机型:FlexSEM1000 观察条件:5 kV, 2000倍, 30Pa 软件:Hitachi Map 3DMaterial【大视野3D观察】FlexSEM1000
109人看过
2023-08-04 11:22:00光纤微裂纹诊断仪(OLI)如何快速对硅光芯片耦合质量检测?
硅光是以光子和电子为信息载体的硅基电子大规模集成技术,能够突破传统电子芯片的极限性能,是5G通信、大数据、人工智能、物联网等新型产业的基础支撑。光纤到硅基耦合是芯片设计十分重要的一环,耦合质量决定着集成硅光芯片上光信号和外部信号互联质量。耦合过程中最困难的地方在于两者光模式尺寸不匹配,硅光芯片中光模式约为几百纳米,而光纤中则为几个微米,几何尺寸上巨大差异造成模场的严重失配。准确测量耦合位置质量及硅光芯片内部链路情况,对硅光芯片设计和生产都变得十分有意义。光纤微裂纹诊断仪(OLI)对硅光芯片耦合质量和内部裂纹损伤检测,非常有优势,可精准探测到光链路中每个事件节点,具有灵敏度高、定位精准、稳定性高、简单易用等特点,是硅光芯片检测不二选择。OLI测试硅光芯片耦合连接处质量使用OLI测量硅光芯片耦合连接处质量,分别测试正常和异常样品,图1为硅光芯片耦合连接处实物图。图1硅光芯片耦合连接处实物图OLI测试结果如图2所示,图2(a)为耦合正常样品,图2(b)为耦合异常样品。从图中可以看出第一个峰值为光纤到硅基波导耦合处反射,第二个峰值为硅基波导到空气处反射,对比两幅图可以看出耦合正常的回损约为-61dB,耦合异常,耦合处回损较大,约为-42dB,可以通过耦合处回损值来判断耦合质量。(a)耦合正常样品(b)耦合异常样品图2 OLI测试耦合连接处结果OLI测试硅光芯片内部裂纹使用OLI测量硅光芯片内部情况,分别测试正常和内部有裂纹样品,图3为耦合硅光芯片实物图。图3.耦合硅光芯片实物图OLI测试结果如图4所示,图4(a)为正常样品,图中第一个峰值为光纤到波导耦合处反射,第二个峰值为连接处到硅光芯片反射,第三个峰为硅光芯片到空气反射;图4(b)为内部有裂纹样品,相较于正常样品再硅光芯片内部多出一个峰值,为内部裂纹表现出的反射。使用OLI能精准测试出硅光芯片内部裂纹反射和位置信息。(a)正常样品(b)内部有裂纹样品图4.OLI测试耦合硅光芯片结果因此,使用光纤微裂纹诊断仪(OLI)测试能快速评估出硅光芯片耦合质量,并精准定位硅光芯片内部裂纹位置及回损信息。OLI以亚毫米级别分辨率探测硅光芯片内部,可广泛用于光器件、光模块损伤检测以及产品批量出货合格判定。
124人看过
