一体化气象传感器如何进行气象监测？可以监测大气那些气象参数？

【型号推荐：TH-WQX9，气象环境监测仪器设备生产厂家，云境天合支持商家定制服务，设备选择山东云境天合您放心】一体化气象传感器如何进行气象监测？可以监测大气那些气象参数？超声波微气象仪的工作原理主要基于超声波的传播特性及其与气象因素的相互作用。其核心部件包括超声波发射器、接收器和相关的传感器。超声波发射器负责向特定方向发射超声波脉冲，这些脉冲在空气中传播时，遇到气象因素(如风、温度、湿度等)会发生反射或散射现象。超声波接收器则负责捕获这些经过环境调制后的超声波信号，并通过复杂的算法分析提取出风速、风向等关键信息。同时，传感器还用于测量温度、湿度等气象参数，这些参数与超声波的传播特性密切相关，可以作为校准和补偿的依据。有着广泛的应用和需求。不同品牌和型号的超声波微气象仪在价格、性能、功能等方面存在差异，用户可以根据自己的需求和预算进行选择。同时，随着技术的不断进步和应用领域的拓展，超声波微气象仪的性能和功能也在不断提升和完善。

一、产品简介

我司作为专业研发生产销售微型气象仪的企业，一直致力于微型气象仪和气象环境解决方案推广应用。具有完整的生产链、实力雄厚的技术团队和全面的营销团队，我们研发生产的超声波风速风向仪、五要素微气象仪、六要素微气象仪和小型自动气象站等气象产品，已广泛应用到气象监测、城市环境监测、风力发电、航海船舶、航空机场、桥梁隧道等领域，客户遍布全国各地，并取得了良好的社会效益和经济效益。

与传统的微型气象仪相比，我司产品克服了对高精度计时器的需求，避免了因传感器启动延时、解调电路延时、温度变化而造成的测量不准问题。

WQX9型九要素微气象仪创新性地将空气温度、空气湿度、风速、风向、大气压力、光学雨量、总辐射、PM2.5、PM10监测通过一个高集成度结构来实现，可实现户外气象参数24小时连续在线监测，通过数字通讯接口将九项参数一次性输出给用户。产品结构紧凑，外形美观、大方、高度集成产品。

二、产品特点

1.顶盖隐藏式超声波探头，避免雨雪堆积的干扰，避免自然风遮挡☆

2.原理为发射连续变频超声波信号，通过测量相对相位来检测风速风向☆

3.风速、风向、温度、湿度、气压、光学雨量、总辐射、PM2.5、PM10九要素一体式☆

4.采用先进的传感技术，实时测量，无启动风速☆

5.抗干扰能力强，具有看门狗电路,自动复位功能,保证系统稳定运行

6.高集成度，无移动部件，零磨损

7.免维护，无需现场校准

8.采用ASA工程塑料室外应用常年不变色

9.产品设计输出信号标配为RS485通讯接口（MODBUS协议）；可选配232、USB、以太网接口，支持数据实时读取☆

10.可选配无线传输模块，最小传输间隔1分钟

11.探头为卡扣式设计，解决了运输、安装过程松动不准的问题☆

三、技术参数

1.风速：测量原理超声波，0～60m/s（±0.1m/s）分辨率0.01m/s；

2.风向：测量原理超声波，0～360°（±2°）；分辨率：1°；

3.空气温度：测量原理二极管结电压法，-40-80℃（±0.3℃），分辨率0.01℃；

4.空气湿度：测量原理电容式，0-100%RH（±3%RH）,分辨率：0.01%RH；

5.大气压力：测量原理压阻式，300-1100hpa（±0.25%），分辨率0.1hpa；

6.PM2.5：0-1000ug/m3（±10%）

7.PM10：0-1000ug/m3（±10%）

8.总辐射：0~1242W/㎡ (＜±3%)

9.光学雨量：0-4mm/min（≤±4%）；

10.功率:0.84W

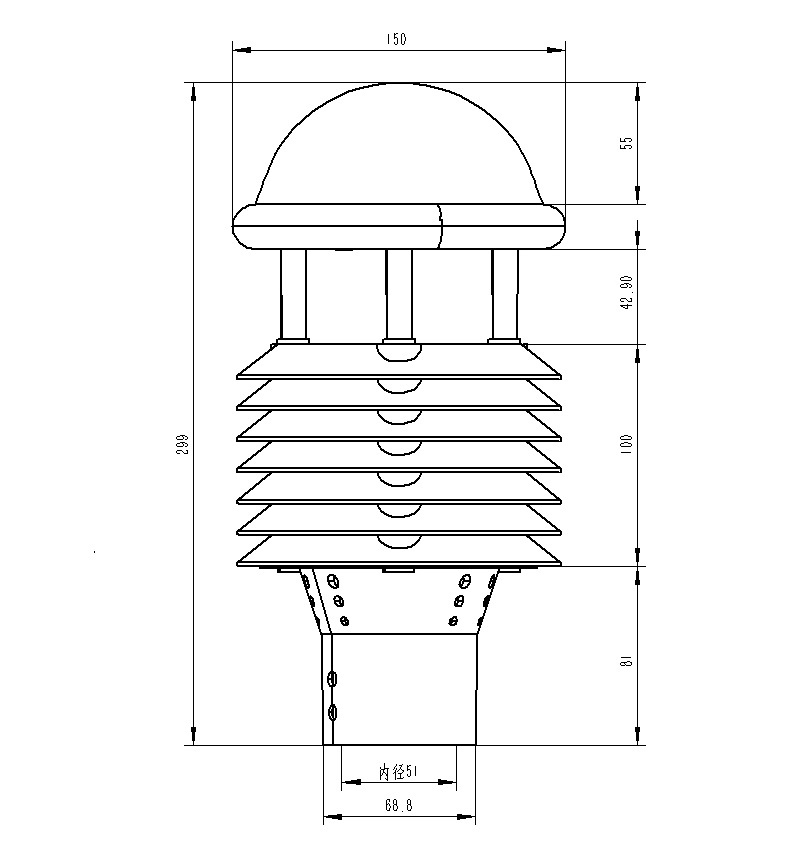

四、产品尺寸图

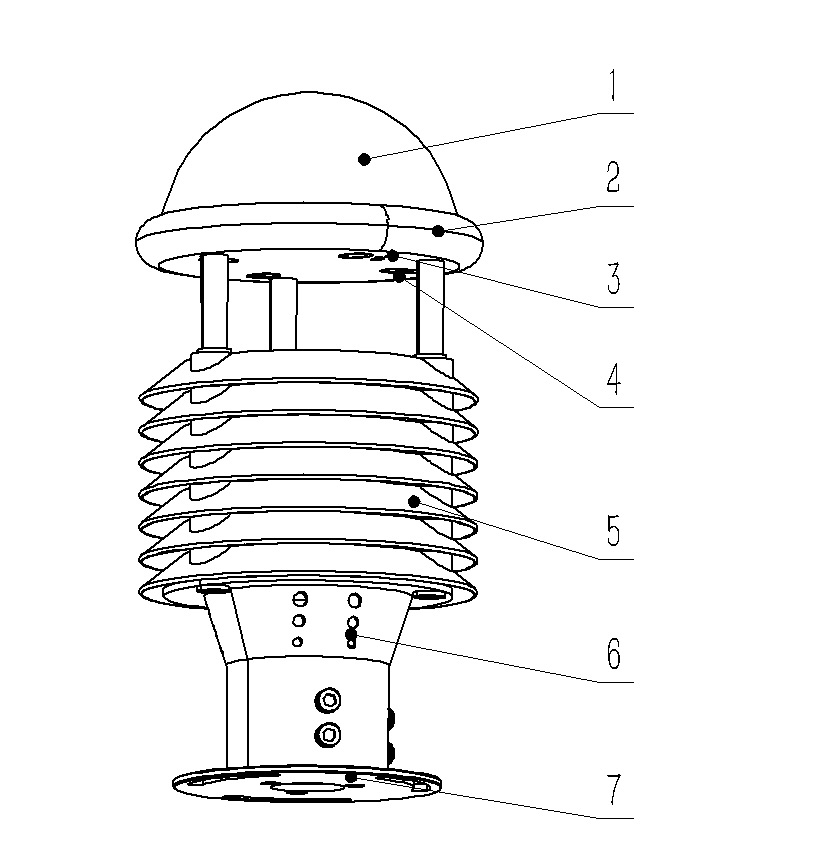

五、产品结构图

1.光学雨量、总辐射传感器
2.控制电路
3.指北箭头
4.超声波风速、风向
5.百叶箱PM2.5、PM10
6.温度、湿度、气压监测位置
7.底部固定法兰
六、产品接线定义
