上海泰规仪器浅谈干燥箱的分类和应用范围及领域

电热鼓风干燥箱又名“烘箱”，采用电加热的方式进行鼓风循坏干燥试验，分为鼓风干燥箱和真空干燥箱两种，鼓风干燥箱是通过循环风机吹出热风，保证箱内温度平衡，真空干燥是采用真空泵将箱内的空气抽出,让箱内大气压低于常压，使产品在一个很干净的状态下做试验，是一种常用的仪器设备，主要用来干燥样品，也可以提供实验所需的温度环境。

真空干燥箱用作粉末干燥、烘培以及各类玻璃容器的消毒和灭菌等。特别适合于对干燥

热敏性、易分解、易氧化物质和复杂成分物品进行快速高效的干燥处理。广泛应用于生物化

学，化工制药、医疗卫生、农业科研、环境保护等研究领域。

鼓风干燥箱对物品进行烘焙、干燥、溶解、消毒等，又分为台式与立式。适用于工矿企

业、医疗卫生、医药、生物、农业、电子、化工、环境保护、科研单位等部门。

泰规仪器立式鼓风干燥箱采用长方体落地式结构，便于操作。立式、垂直的设计强迫对流，使工作室内温度均匀。立式鼓风干燥箱功率和结构较大，适用于各种产品或材料及电气、仪器、仪表、元器件、电子、电工及汽车、航空、通讯、塑胶、机械、化工、食品、化学品、五金工具在恒温环境条件下作干燥和各种恒温适应性试验。

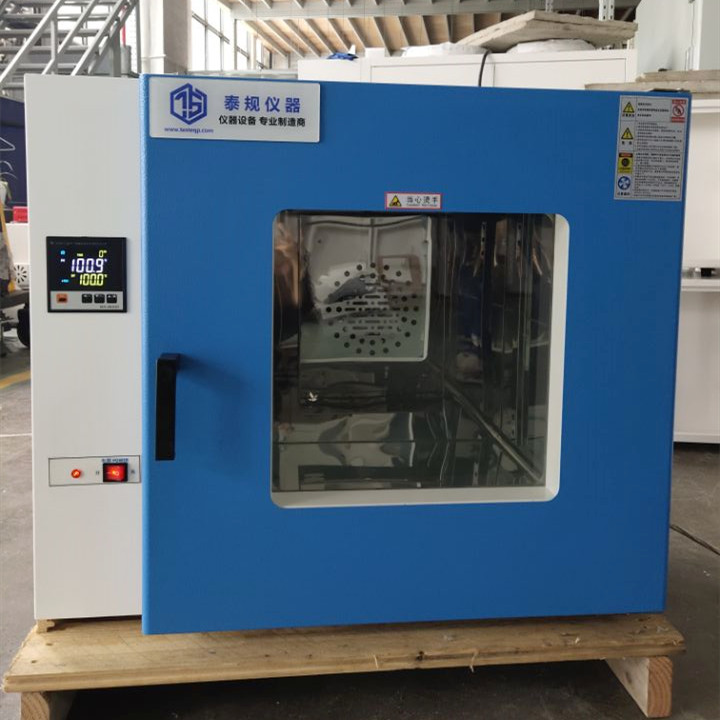

泰规仪器台式鼓风干燥箱采用卧式的箱体结构，箱体小巧便于试验移动。在工矿企业、大专院校、生物制药、食品加工、科研、医疗单位和各类实验室作非易燃易爆及非挥发性物品的干燥、烘焙、融腊和消毒、灭菌之用。台式鼓风干燥箱采用热风循环系统由能在高温下连续运转的风机和特殊风道组成，工作室内温度均匀，广泛用于玻璃器皿的干燥，实验样本、食品、化学物质的热变性、热硬性、热软化、水分排除，生物工程中器皿、器具的干热杀菌，电子元器件的干燥、老化。

上海泰规检测设备有限公司产品服务宗旨:

●向用户提供持续、高效、快捷的服务，构建优质服务品牌;

●建立完善的服务网络，向用户提供专业化、标准化、多元化，产品化服务;

●终身提供维修及维护服务，终身负责零配件的及时供应;

●终身免费提供技术咨询及技术支持服务;

漏电起痕试验仪和高压漏电起痕试验仪都是用来检测绝缘材料某一物理性能的测试设备，但两者所检测的物理性能却是不一样的，因此两者所依据的试验标准也是不一样的。接下来小编将为您详述两者之间的主要区别有哪些。

一、定义区别

高压漏电起痕试验仪是模拟在工频（48Hz - 62Hz）下，用液体污染物和斜面试样，通过耐电痕化和蚀损的测量评定在严酷环境条件下使用的电气绝缘材料的耐电痕化和蚀损等级。其电痕化是指固体绝缘表面因局部区域的放电导致持续劣化并形成导电或部分导电通道。试验电压为600v-10000v.

漏电起痕试验仪是模拟家用电器产品在实际使用中不同极性带电部件在绝缘材料表面沉积的导电物质是否引起绝缘材料表面爬电、击穿短路和起火危险而进行的检验，从而测定其相比漏电起痕指数和耐漏电起痕指数。其电痕化是指在电应力和电解杂质的联合作用下，固体绝缘材料表面和/或试样内部导电通道逐形成。试验电压为100v-600v.

二、主要依据的国标标准区别

高压漏电起痕试验仪所依据的国标标准是GB/T6553-2014《严酷环境条件下使用的电气绝缘材料评定耐电痕化和蚀损的试验方法》

漏电起痕试验仪所依据的国标标准是GB/T4207-2012《固体绝缘材料耐电痕化指数和相比电痕化指数的测定方法》

三、试验原理区别

漏电起痕试验是在固体绝缘材料表面上，在规定尺寸(2mm×5mm) 的铂电极之间，-施加某一电压并定时(30s)定高度(35mm)滴下规定液滴体积的导电液体(0.1%NH 4CL)，用以评价固体绝缘材料表面在电场和潮湿或污染介质联合作用下的耐漏电性能，测定其相比电痕化指数(CT1) 和耐电痕化指数(PT1) 。

高压漏电起痕试验用液体污染物和斜面试样，通过耐电痕化和蚀损的测量评定在严酷环境条件下使用的电气绝缘材料的耐电痕化和蚀损等级。

四、试验电路区别

漏电起痕试验的电路原理是在电极上施加正选波电压，其在100V~600V之间变化，频率为48Hz~62Hz，电压测量装指示一真有效值，max误差为1.5%。电源功率应不小于0.6kVA，试验电路图如图1所示。可变电阻器应能调节电极之间的短路电流到1.0A±0.1A，且在此电流下，电压表上指示的电压下降应不超过10%，短路电流的测量装置max误差为±3%。试验装置输入电源电压应足够稳定。当电流有效值为0.5安，其相对公差为±10%，持续2.00s，器相对公差为±10%时，过电流应动作。

高电压起痕试验的电路原理是：由于试验在高压下进行，应使用安全栏安全接触，电路组成如下所述。

电源频率为45Hz~65Hz，输出电压可调到约6kv，并稳定在±5%，对于每个试样的额定电流应不小于0.1A。对方法，优先采用的试验电压为2.5kv、3.5kv和4.5kv。

五、试验所用电极材质区别

高压漏电起痕试验所有的电极、固紧装置以及电极相连的装配件，如螺钉应用不锈钢做成

漏电起痕试验所使用的电极应使用最小纯度为99%的铂金电极，两电极间两电极应有一横截面（5±0.1）mm，有30°±2°斜面，斜面的刃近似为平面约0.01mm±0.1mm宽。

六、试验试样尺寸区别

漏电起痕试验的试样可采取任何表面非常平的试样，只要其表面足够，确保试验时无液体流出边缘即可。

注：尽管可采用更小的尺寸，但推荐平面尺寸应不小于30mm*20mm，以减少电解液流出试样边缘损失。

试样厚度应为3mm或更厚，每一材料试样可重叠以获得至少3mm的厚度。

高压漏电起痕试验的试样尺寸面积为50mm*120mm，厚度为6mm

七、试验电压区别

漏电起痕试验在两电极时间施加的电压为100V~600V

高压漏电起痕试验电压是1000V~6000V

高压漏电起痕试验相关设备：TG-335D系列高电压起痕试验仪

漏电起痕试验相关设备：TG-304A系列漏电起痕试验仪

　　鼓风干燥箱原名干燥箱，由于它本身是靠风循环来保证箱体的试验温度故得此名，鼓风干燥箱还具有恒温、干燥、高温、老化、换气等功能，通过镍铬合金式电加热向箱体传递所需的热量，恒温干燥期间产品温度与加热源的温度没有关系 ，大体与装置内气体压力的饱和温度相同，为了提高鼓风干燥箱速率和防止干燥均等现象，通常都会在干燥箱内安一个风机，由电机带动风机产生风循环，源源不断的送风及抽风保证箱体内的均匀度及散热处理。

鼓风干燥箱类型主要有6种：冷冻干燥箱、带式干燥箱、滚筒刮板干燥箱、真空耙式干燥箱、双锥形回转真空干燥器、真空干燥箱。每种类型所能实现的作用都是不一样的，但干燥箱是通用干燥设备，适用面较宽，应用领域广泛，接下来，广州标际的技术工程师就鼓风干燥箱在产品的使用维护、注意事项，及常见故障解决方法做简要介绍。

　　产品的使用前准备，产品应在下列使用条件中工作：

　　1. 环境温度：5℃～40℃；

　　2. 相对湿度不大于 85%；

　　3. 大气压力：（86～106）kPa；

　　4. 海拔高度不高于 2000 米；

　　5. 周围无强烈震动源及强电磁场存在；

　　6. 应放置在平稳、水平，无严重粉尘，无阳光直射，无腐蚀性气体存在的室内；

　　7. 产品周围保留足够空间间隙，如图二所示，不宜放在火灾报警器下方；

　　8. 产品供电电源电压见技术指标（附表一～表三）；

　　9. 合理放置，调整搁板位置及数量，放入工作物品，必须保持上下四周有一定空隙（＞100mm），重量以搁板不被压弯变形为宜。

　　产品的维护及注意：

　　1. 每次使用结束后，关电源。打开箱门取物时 请千万注意，以免烫伤。

　　2. 若长期停用，必须对箱体进行内、外清洁，拔掉电源插头罩上塑料防尘套。

　　3. 若存放环境湿度大，应定期（1 个月左右）通电升温进行驱潮处理。

　　4. 在使用前或工艺要求改变时，应进行控温精度的核对工作。

　　5. 除可改变 T SP，ST 参数外，其它参数调整需征得我公司服务同意或由专业人员进行操作。

常见故障解决方法：

　　故障现象1：插上电源打开电源开关设备无反应

　　解决方法：

　　1、电源供给问题，请电工协助解决。

　　2、电热管烧坏，可用万用表“欧姆”档量电热管两端的电阻值，若电阻值为0，则说明电热丝短路，表现为电闸总跳；若电阻值为几百千欧或无穷大，则表明电热丝熔断即开路。

　　3、电源开关插片脱落。

　　4、电源开关亮，可检查控制线路板及相应连接线。

　　故障现象2：温度不能上升

　　解决方法：

　　1、检查定时时间是否已运行到定时设定值；多数用户不了解此项功能，定时时间运行到定时值则加热管不工作，风机不转，造成不加热，温度上不去。

　　2、检查风机是否运转，如检查坏（可用万用表测量风机引脚二端是否有220V电压），则通知本公司邮寄配件解决。

　　3、检查线路控制板，利用万用表查看有无输出，按图纸检查；

　　故障现象3：电机不运转

　　解决方法：

　　1、造成结果：有加热，但内胆不能循环，造成温度上升慢，则通知本公司更换处理。

　　故障现象4：手柄损坏

　　解决方法：

　　1、联系厂家更换处理

　　故障现象5：控制板显示温度与箱内水银温度计测出有差异

　　解决方法：

　　1、温度计需经检测部门检验合格后测量。

　　2、水银温度计的测量安装位置：请将温度计悬空于内腔位置，不能直接放在搁板上测量。

　　故障现象6：温度显示出现乱跳或静止不动，或出现异常

　　解决方法：

　　1、可判断温度传感器出现问题，予以更换解决。备注：传感器采用Pt100铂电阻，线端为二蓝一红。

台阶仪属于接触式表面形貌测量仪器 。根据使用传感器的不同，接触式台阶测量可以分为电感式、压电式和光电式3种。

产品特点：

·操作简易，从研发到质量控制都有更好的过程控制。

·能够在微电子，半导体，太阳能、超高亮度发光二极管（LED）、医学、材料科学等行业实现纳米级表面形貌测量。

·测量精度较高、量程大、测量结果稳定可靠、重复性好

·可以作为其它形貌测量技术的比对

主要应用范围：

·大学、研究实验室和研究所
·半导体和化合物半导体
·LED：发光二极管

·太阳能
·MEMS：微机电系统
·数据存储
·汽车
·医疗设备

布鲁克DektakXT台阶仪（探针式表面轮廓仪）是一项创新性的设计，可以提供无与伦比的重现性，重现性低于4A。台阶仪这项性能的提高达到了过去四十年 Dektak 技术创新的顶峰，更加巩固了其行业领先地位。通过整合其行业领先产品，DektakXT实现了最高性能。

更多详细资料，可联系上海尔迪仪器科技有限公司，拨打电话021-62211270！021-62211270！

台阶仪属于接触式表面形貌测量仪器 。根据使用传感器的不同，接触式台阶测量可以分为电感式、压电式和光电式3种。

产品特点：

·操作简易，从研发到质量控制都有更好的过程控制。

·能够在微电子，半导体，太阳能、超高亮度发光二极管（LED）、医学、材料科学等行业实现纳米级表面形貌测量。

·测量精度较高、量程大、测量结果稳定可靠、重复性好

·可以作为其它形貌测量技术的比对

主要应用范围：

·大学、研究实验室和研究所
·半导体和化合物半导体
·LED：发光二极管

·太阳能
·MEMS：微机电系统
·数据存储
·汽车
·医疗设备

布鲁克DektakXT台阶仪（探针式表面轮廓仪）是一项创新性的设计，可以提供无与伦比的重现性，重现性低于4A。台阶仪这项性能的提高达到了过去四十年 Dektak 技术创新的顶峰，更加巩固了其行业领先地位。通过整合其行业领先产品，DektakXT实现了高性能。

       千眼狼高速焊接测量系统成功助力奇瑞新能源焊接实验室（MIG焊设备）工程师们成功观测到熔滴过渡全过程，提高焊接稳定性。

MIG焊及熔滴过渡形式简介

       MIG焊（melt insert-gas welding）熔化极惰性气体保护焊与TIG焊（常见非熔化极）不同，MIG焊采用可熔化的焊丝作为电极，以连续送进的焊丝与被焊工件之间燃烧的电弧作为热源来熔化焊丝与母材金属。焊丝不断熔化以熔滴形式过渡到焊池中，与熔化的母材金属熔合、冷凝后形成焊缝金属。

       熔滴过渡是指在电弧热作用下，焊条/丝端部的熔化金属形成熔滴，受外力作用从焊条/丝端部脱离并过渡到熔池的全过程。熔滴过渡与焊接过程稳定性、焊缝成形、飞溅大小等有直接关系，进而影响焊接质量和生产效率。

       熔滴过渡按电流电压参数的不同可分为：1短路过渡、2滴状过渡、3喷射过渡。

       1、短路过渡是指焊条/丝端部的熔滴与熔池短路接触，过热和磁收缩的作用下使其爆断过渡到熔池。

千眼狼高速摄像机拍摄的短路过渡图片

       2、滴状过渡是当电弧长度超过一定值时，熔滴依靠表面张力作用可保持在焊条/丝端部自由长大，当促使熔滴下落的力（如重力，电磁力）大于表面张力时，熔滴就离开焊条/丝过渡到熔池。

千眼狼高速摄像机拍摄的滴状过渡图片

       3、喷射过渡是指细小颗粒熔滴以喷射状态快速通过电弧空间过渡到熔池。高速摄像机可助力应用工程师们捕捉上述3种熔滴过渡的全过程。

千眼狼高速摄像机拍摄的喷射过渡图片

实验装置

实验装备：

       千眼狼高速相机5KF20一台、激光光源一台、滤光片一片、采集软件与播放软件各一套。

实验步骤：

       1.架设相机，安装滤光片至相机CMOS图像传感器芯片前，安装微距镜头；

       2.选择焊接位置，激光光源光斑照射至拍摄位；

       3.调整相机拍摄角度，拍摄焊接位置，调节镜头，使成像清晰；

       4.设置采集软件参数，进入采集画面；

       5.开始焊接，触发保存，拍摄焊接过程。

实验亮点

       通过激光光源与相应波长的滤光片搭配，并对相机曝光参数设置可过滤MIG焊焊接时的白色强光，便于仔细观察熔滴滴落的程。通过二次开发，支持每一帧图像对应的焊接机实时电流、电压值同步显示在播放软件上，为工程师们研究焊接稳定、焊接质量、提高生产效率提供有效帮助。

选用合适的高速摄像机—工程师对高速高清均衡型产品的需求

       焊接时熔滴形成到滴落过程通常可达10ms级，工程师们希望能对每个滴落过程进行细微、有效视场的观测，即需要5000 fps以上速度且具有较大视场的高速摄像机。千眼狼5KF20，拥有3000 fps@1920×1080的均衡参数，通过裁剪画幅至1920×528分辨率下实测速度可达到5880 fps，针对每个关键的熔滴过程为应用工程师们定格约50张图片进行分析。
