日本Pulstec成功研发残余应力分析仪搭载工业机器人

    金属构件在机械加工过程中不可避免会产生残余应力，而残余应力与工件变形、服役寿命等息息相关，因此对金属构件进行残余应力无损检测至关重要。X射线残余应力分析方法和技术，因其具有理论成熟、数据可靠、无损检测等优势，在各种金属加工领域具有广泛的应用。在过去的几十年时间中，市面上的X射线残余应力分析仪主要采用零维（点）探测器和一维（线）探测器技术。2012年日本Pulstec公司成功发布了新一代X射线残余应力分析仪设备（μ-X360系列），该设备采用了新型圆形全二维（面）探测器技术，具有技术先进、测试精度高、体积迷你、重量轻、便携性高等特点，不仅可以在实验室使用，还可以方便携带至非实验室条件下的各种车间现场或户外进行原位的残余应力测量，这使得X射线残余应力分析方法和技术在应用上实现了更进一步的突破，也为“工业机器人”搭载X射线残余应力分析仪提供了可能！

    近期，日本Pulstec公司推出了“μ-X360s便携式X射线残余应力分析仪搭载工业机器人”的全新工作模式，将全二维面探X射线残余应力分析仪的应用再次推向一个巅 峰。在该模式下可实现X射线残余应力分析仪的自主运动、自主检测、自动绘制应力分布云图以及三维振荡等功能。尤其，对于形状复杂的样品，比如：弹簧、齿轮、板材、棒材、连杆、曲轴、轴承、3D打印(增材制造)等各种异形样品，通过对被测工件残余应力检测部位的位置进行编程控制，工业机器人可带动残余应力分析仪（μ-X360s）自动位移至相应检测位置并进行残余应力检测工作，对于金属构件的区域应力测试还可给出应力分布云图，从而轻松改变常规的操作者手动测试的工作流程。三维振荡功能是日本Pulstec公司新推出的一套针对粗晶试样进行残余应力检测的选配方案，与无振荡模式及常规二维振荡模式相比，三维振荡方式可提高参与X射线衍射的晶粒数量，从而起到改善粗晶材料残余应力测试数据可靠性的目的。

    “工业机器人”+“便携式X射线残余应力分析仪”的模式可通过“人-机”互动实现基于新一代全二维面探技术残余应力无损检测的智能化、自动化，这将“工业4.0”的美好愿景在全二维面探X射线残余应力无损检测领域的实现又向前推进了一步！

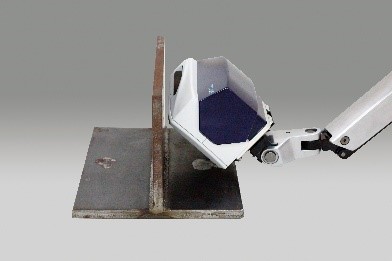

X射线残余应力分析仪（μ-X360s）工作模式：

机器人工作模式应用案例：

异形工件检测

实验室工作模式应用案例：

户外现场工作模式应用案例：

       随着科技和工业技术的快速发展，人们对材料的硬度、强度、耐磨损、热膨胀系数及绝缘性能等提出了更高的要求。而高技术陶瓷作为继钢铁、塑料之后公认的第三类主要材料，一直以来在突破现有合金和高分子材料的应用极限方向被人们寄以厚望。其中，氮化硅陶瓷因具有优异的低密度、高硬度、高强度、耐高温、耐腐蚀、耐磨损、耐氧化等诸多优点，成为了最具发展潜力与市场应用的新型工程材料之一，在高温、高速、强腐蚀介质的工作环境中具有特殊的应用价值，已被广泛应用在精密机械、电气电子、军事装备和航空航天等领域。但另一方面，工程陶瓷具有硬、脆的特性，使得其机械加工性能较差，因此磨削已成为陶瓷零件的主要加工方式。

      工程陶瓷在磨削过程中，工件的表面受剪切滑移、剧烈摩擦、高温、高压等作用，很容易产生严重的塑性变形，从而在工件表面产生残余应力。残余应力将会直接影响工程陶瓷零件的断裂应力、弯曲强度、疲劳强度和耐腐蚀性能。工程陶瓷零件的断裂应力和韧性相比于金属对表面的应力更为敏感。关于残余压应力或拉应力对材料的断裂韧性的影响，特别是裂纹的产生和扩展尚需进一步的研究。零件表面/次表面的裂纹极大地影响着其性能及服役寿命。因此，探索工程陶瓷的残余应力与裂纹扩展的关系就显得尤为重要。

       Huli Niu等人为了获得高磨削表面质量的工程陶瓷，以氮化硅陶瓷为研究对象，进行了一系列磨削实验。研究表明：

(1)提高砂轮转速、减小磨削深度、降低进给速率有利于减小氮化硅陶瓷的纵向裂纹扩展深度。氮化硅陶瓷工件在磨削后，次表面的裂纹主要是纵向裂纹，该裂纹从多个方向逐渐向陶瓷内部延伸，最终导致次表面损伤。

(2)氮化硅陶瓷表面的残余压应力随着砂轮转速的增加、磨削深度和进给速度的减小而增大。平行于磨削方向的残余压应力大于垂直于磨削方向的残余压应力。

(3)砂轮转速和磨削深度的增加、进给速率增大时，磨削温度有升高的趋势。在磨削温度从300℃上升到1100℃过程中，表面残余压应力先增大后减小；裂纹扩展深度先减小后增加。在温度约为600℃时，表面残余压应力最大，裂纹扩展深度最小。适当的磨削温度可以提高氮化硅陶瓷的表面残余压应力并抑制裂纹扩展。

(4)氮化硅陶瓷表面残余压应力随裂纹扩展深度和表面脆性剥落程度的增加而减小。裂纹扩展位置的残余应力为残余拉应力。它随着裂纹扩展深度的增加而增加。此外，残余应力沿进入表面的距离在压缩和拉伸之间交替分布，在一定深度处这种情况消失。

(5)通过调整磨削参数、控制合适的磨削温度，可以提高氮化硅陶瓷磨削表面质量。

      以上研究结果为获得高质量氮化硅陶瓷的表面加工提供了强有力的数据支撑。关于Huli Niu等人的该项研究工作，更多的内容可参考文献^[1]。

Figure 1. Grinding experiment and measuring equipment: (a) Experimental principle and processing;(b) SEM; (c) Residual stress analyzer.

Figure 6. Surface residual stress under different grinding parameters: (a) Wheel speed; (b) Grinding depth; (c) Feed rate.

上述图片内容均引自文献^[1].

       作者在该项研究工作中所使用的残余应力检测设备为日本Pulstec公司推出的小而轻的便携式X射线残余应力分析仪-μ-X360s。该设备采用了圆形全二维面探测器技术，并基于cosα残余应力分析方法可基于多达500个衍射峰进行残余应力拟合，具有探测器技术先进、测试精度高、体积迷你、重量轻、便携性高等特点，不仅可以在实验室使用，还可以方便携带至非实验室条件下的各种车间现场或户外进行原位的残余应力测量。我们期待该设备能助力更多的国内外用户做出优秀的科研工作！

小而轻的便携式X射线残余应力分析仪-μ-X360s设备图

参考文献：

[1] Yan H, Deng F, Qin Z, Zhu J, Chang H, Niu H, Effects of Grinding Parameters on the Processing Temperature, Crack Propagation and Residual Stress in Silicon Nitride Ceramics. Micromachines. 2023; 14(3):666. https://doi.org/10.3390/mi14030666
