•   英国雷迪探底地质雷达RD1100管线探测仪如何安装？

  您将在 RD1100 的包装箱中找到下列零件。其中一些零件可能已经组装好。


  使用手柄固定销将推车手柄安装到推车底座上。确保显示单元托盘面朝操作者。

  使用传感器支撑带将 GPR 传感器安装到推车上。确保传感器以正确的方向放置，连接部分朝向推
  车背面。使用传感器支撑带调节传感器高度，使其高出地面 1 - 2 厘米（½ – ¾ 英寸）。获得
  组装
  © Radiodetection 2016 7  RD1100 操作手册
  一致的传感器高度的Z好办法就是在固定传感器支撑带之前在传感器下方的水平表面放置几张厚
  纸板、颗粒板或泡沫聚苯乙烯。

  将显示单元安装到推车的显示单元托盘上。显示单元向下滑入托盘，卡在支架的两侧，通过拔销
  固定在位。当听到咔哒声时，表明显示单元已牢牢固定在位。调节显示单元角度的方法：拧松显
  示单元托盘下方的手旋螺丝，旋转显示单元到想要的角度然后拧紧手旋螺丝。拆下显示单元的方
  法：断开所有电缆的连接，拔出拔销，提起显示单元。

  用螺丝将显示屏电缆固定到显示单元背面，然后将电缆另一端连接到传感器上。确保电缆的走线
  如下图所示。

  固定里程表和电池电缆。将里程表电缆插入传感器上Z近的插槽中。将电池电缆固定到传感器和
  电池上。系统现在已经安装完成并做好使用准备。

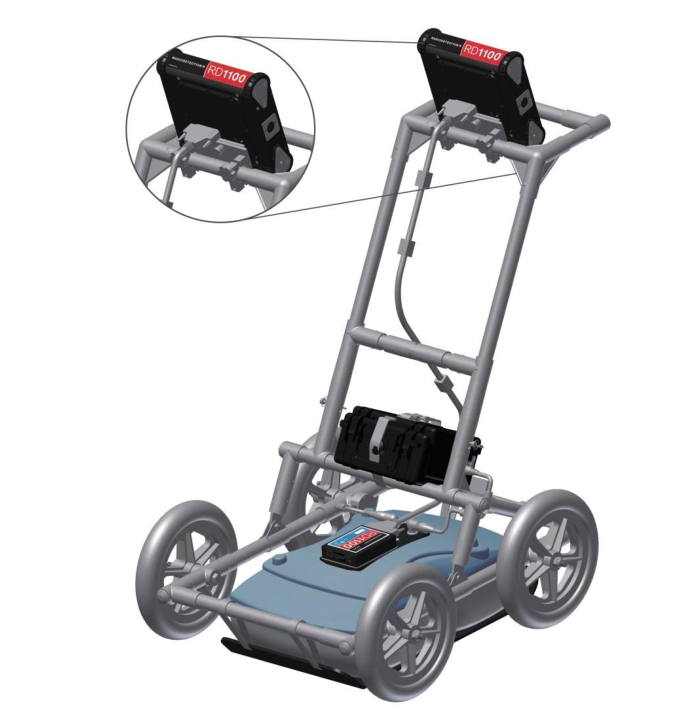

  组装完毕的 RD1100 看起来像下面这样。如要拆卸供运输，只需按照与上面相反的步骤操作即可。
