【科普】显微镜相机拍摄的真实视野到底有多大？

光学显微镜是为了使肉眼看不清楚的标本影像，经过一种装置，使肉眼能够观察到该标本组织形态和其间的结构。当前广泛应用在各种微小物体的观察、测定、分析、分类、鉴定等。在波长范围上也不限於可见光波段(380-780nm )用眼睛观察、显微、摄影检测器放大。

显微镜相机拍摄的真实视野到底有多大？受哪些因素影响？

接口

C接口不仅起到连接作用，而且对显微成像的好坏具有重要作用。由于光学成像是一个很复杂的过程，数码接口对光的补偿、透过率、色散、平衡、强弱等都有很大的影响，对图像的矫正、补偿都起了很大的作用。

显微镜的C型接口除了常见的1X、0.35X、0.5X、0.63X之外，还有专为1英寸靶面的显微镜相机而设计研发的TV0.75XC。使用创新的工艺的光学技术制作而成的显微镜相机接口-TV0.75XC，可以使相机连接到显微镜的三目接口上,得到高分辩率的明场、暗场、相差、偏光、微分干涉和清晰的图象。无光晕、场曲控制良好。

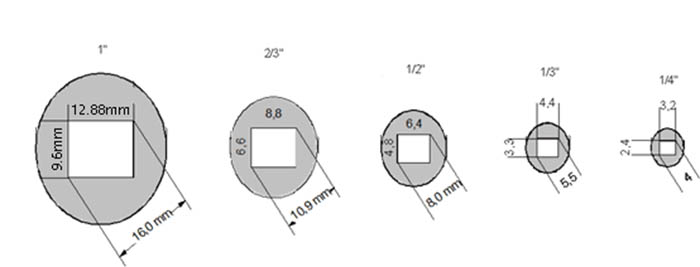

芯片尺寸表

芯片的长和宽=分辨率的长和宽*像元尺寸

一般来说：

1英寸—靶面尺寸为宽12.7*高9.6，对角16

2/3英寸—靶面尺寸为宽8.8m*高6.6，对角线11

1/2英寸—靶面尺寸为宽6.4*高4.8，对角线8

1/3英寸—靶面尺寸为宽4.8*高3.6，对角线6

1/4英寸—靶面尺寸为宽3.2*高2.4，对角线4

视野比例图

举例：明美研究级荧光显微镜MF43-N，4X物镜下，使用科研级显微镜相机MS23，0.75X专用C接口，相机像元尺寸5.86*5.86um，分辨率1920*1200，那么，显微镜相机拍摄的照片，

计算：真实视野的大小就是真实视野的长和宽

真实视野的长和宽(L*M)=芯片视野的长和宽/接口倍数/物镜倍数

芯片的长和宽=分辨率的长和宽*像元尺寸

代入数据，计算如下

L=5.86*1920/0.75/4um=3750um=3.75mm

M=5.86*1200/0.75/4um=2344um=2.34mm

这就是相机拍摄的真实视野的大小，可见，C接口倍数越低，拍摄真实视野越大，相机芯片越大，拍摄真实视野越大。

另外，显微镜的视野是圆，芯片是方的，所以，能拍摄的大的视野，就是圆里面大的正方形。还是举例，20mm的圆，外围的方的边长是20/2*1.414=14.14，20mm的圆的面积是314，14.14的方的面积是200，面积只有原来的63.7%，小了非常多，这也是没办法的。
