磁翻板液位计远传变送器工作原理

　　磁翻板液位计远传变送器是一种常用的液位测量产品，它是根据磁性原理、阿基米德(浮力定律)等原理巧妙地结合机械传动的特性而开发研制的一种专门用于液位测量的装置；主要由浮筒、磁浮子、传感器、变送器组成，具有测量准、性能稳定、可靠性高等优点。

　　磁翻板液位计远传变送器由液位传感器和转换电路模块组成，该变送器的传感器以捆绑的形式固定在Flap-11系列侧装磁翻板液位计或Flap-11系列顶装式磁翻板液位计的浮筒外侧，使其处于液位计同一磁耦系统中，当磁性浮子随液位上下移动时，对应液位位置的干簧受浮子内磁场的作用而动作（吸合或断开），电阻链的阻值发生变化，通过内部电路转换模块将变化的电阻信号转换成二线制4～20mADC标准信号输出，该信号可方便地连接PLC或者DCS工业智能控制仪，也可接其它二次仪表，从而达到显示液位、控制液位、调节液位和液位报警的目的。（文章摘自：www.levelmeter.cn/baikeshow-87-318-1.html，转载请注明出处。）

　　磁翻板液位计远传变送器是根据磁性原理、阿基米德(浮力定律)等原理巧妙地结合机械传动的特性而开发研制的一种专门用于液位测量的装置，作为一种常用的液位测量产品，其主要由浮筒、磁浮子、传感器、变送器组成，具有测量准、性能稳定、可靠性高等优点。

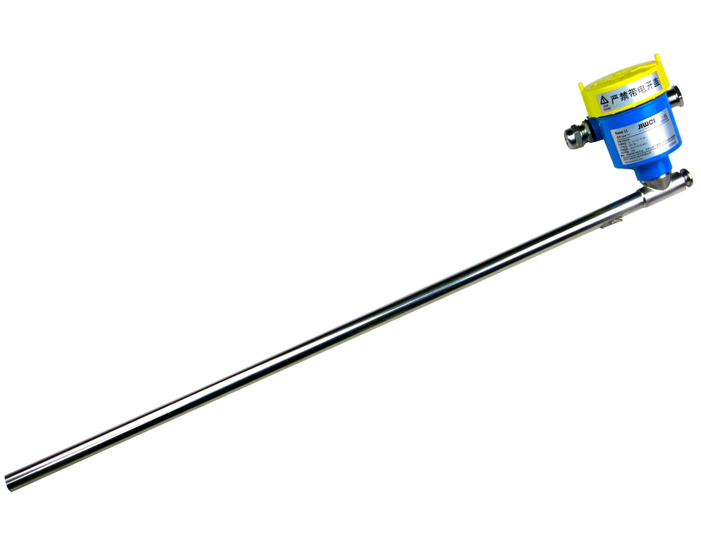

　　此外，计为自动化旗下的Reed-11干簧管远传变送器还具有自己的特点：
　　1、采用进口塑封干簧管，使用寿命更长。

　　2、采用进口TI单片CLT技术芯片完成电压电流的转换，实现4~20mA输出。
　　3、外管采用316L材质，抗腐蚀性强。
　　4、防护等级高达IP66/67。
　　5、具有隔爆和本安双重防爆认证。
　　磁翻板液位计远传变送器具有如此多的特点和优点，其工作原理又是怎样的呢？

　　磁翻板液位计远传变送器由液位传感器和转换电路模块组成，该变送器的传感器以捆绑的形式固定在Flap-11系列侧装磁翻板液位计或Flap-11系列顶装式磁翻板液位计的浮筒外侧，使其处于液位计同一磁耦系统中，当磁性浮子随液位上下移动时，对应液位位置的干簧受浮子内磁场的作用而动作（吸合或断开），电阻链的阻值发生变化，通过内部电路转换模块将变化的电阻信号转换成二线制4～20mA DC标准信号输出，该信号可方便地连接PLC或者DCS工业智能控制仪，也可接其它二次仪表，从而达到显示液位、控制液位、调节液位和液位报警的目的。

　　以上就是有关“磁翻板液位计远传变送器的原理和特点”的相关介绍，如欲了解更多物位开关方面的知识，欢迎关注微信公众号：Jiweimeter。（文章摘自：http://www.jiweimeter.com/baikeshow-88-322-1.html，转载请注明出处。）

　　远传型磁翻板液位计，顾名思义就是由远传变送器与磁翻板液位计配套使用而成的测量设备。那么，远传型磁翻板液位计的的具体工作原理是怎么样的？产品又有何特点呢？
　　下面以Flap-11型带远传磁翻板液位计为例说明如下：
　　一、远传型磁翻板液位计的工作原理

　　Flap-11型带远传磁翻板液位计由基本型磁翻板液位计与液位远传装置组合而成，它是基于连通器和磁性耦合原理实现液位的实时测量和远程传输的。当被测容器中的液位升降时，液位计主体管中的磁性浮子也随之升降，浮子内的磁钢通过磁耦合作用传递到磁性指示器，驱动内部的红、白翻片翻转180°。也可在主体管上加装液位远传变送器，并捆绑固定在主体管外侧，使其处于液位计同一磁耦合系统中。当磁性浮子随液位上下移动时，对应液位位置的干簧管受浮子内磁场的作用吸合，电阻链阻值发生变化，通过转换模块将变化的电阻信号转换成二线制4～20mA DC标准信号输出，该信号可方便地与电动型仪表、显示仪配套使用，达到显示、控制、调节和报警的目的。

　　二、远传型磁翻板液位计具有以下特点
　　1、适合于压力容器的液位与界位测量，集现场指示、远传输出和控制报警于一身；
　　2、结构简单，安装方便，维护成本低；
　　3、指示新颖、读数直观醒目，可根据用户需要改变观察角度；
　　4、使用进口塑封干簧管，使用寿命长，测量范围大，不受储罐高度限制；
　　5、指示机构与被测介质完全隔离，因而密封性好，可靠性高，使用安全；
　　6、独特的面板密封设计，使整机防护等级达到IP66/IP67；
　　7、具有耐高温、耐高压、防腐、防爆的特点，并通过隔爆和本安双重防爆认证；
　　8、应用广泛，适合电力、石油、化工、冶金、环保、食品等行业生产过程中的液位测量与控制。（文章摘自：http://www.jiweimeter.com/baikeshow-88-318-1.html，转载请注明出处。）

磁翻板液位计主体外的翻板箱受主体内浮子（具有定向磁性源，按不同介质和压力针对研制）的作用促其翻板翻动并显示红白颜色，并随浮子的移动指示不同的液面高度。在指示器左侧配有醒目的刻度标尺，从而使液位的指示显得更加清晰。那么，磁翻板液位计又是如果实现信号远传输出的呢？

让我们来了解一下磁翻板液位计的结构：每一台磁翻板液位计都有一个容纳浮球的腔体，称为主体管或外壳，它通过法兰或其他接口与容器组成一个连通器；这样它腔体内的液面与容器内的液面是相同高度的，所以腔体内的浮球会随着容器内液面的升降而升降；在腔体的外面装了一个翻柱显示器，因为我们在制造浮球时在浮球沉入液体与浮出部分的交界处安装了磁钢，它与浮球随液面升降时，它的磁性透过外壳传递给翻柱显示器，推动磁翻柱翻转180°；由于磁翻柱是有红、白两个半圆柱合成的圆柱体，所以翻转180°后朝向翻柱显示器外的会改变颜色，两色交界处即是液面的高度。

而带有远传变送器的磁翻板液位计，在其变送器部分及电气部分的工作原理是利用磁性浮子作用在磁簧开关导致连入回路的电阻数目的变化，进而使得传感器部分可以发生与液位变化相对应的电阻信号。通过信号转化器，就可以把电阻信号转化成4～20mA的电流信号。磁翻板液位计的电子元件几乎没有电容器、电感等储能元器件。可以叠加通讯协议，也可以使用总线通讯。

为了扩大磁翻板液位计的使用范围，还可以根据相关标准及要求增加液位变送装置，以输出多种电信号。其中，4～20mA电流信号是比较常用的一种。比如：在监测液位的同时磁控开关信号可用于对液位进行控制或报警；在翻柱液位计的基础上增加了4~20mA变送传感器，在现场监测液位的同时，将液位的变化通过变送传感器、线缆及仪表传到控制室，实现远程监测和控制。这个就是磁翻板液位计现实远传信号输出的原理及过程。

带远传磁翻板液位计适用场合

磁翻板液位计带远传能广泛用于石油、化工、油田、医药、食品、酒业等行业中各类贮液罐、贮槽、贮液池、反应罐、发酵罐内液体、油田、液化气、液氢、强酸碱液、弱酸碱液、发电厂锅炉汽包、高低加、除氧器、疏水箱、回水箱高低压加热器、凝结器、蒸发患有主其他压力容器内与1Cr8NitTi，304+PTEE(聚四氟乙烯)、316L、PVC、PP相容液体介质的液位、液面及两种不同介质界面测量与显示。有多种安装形式供您选择，以适应不同场合、环境的要求。

　　磁翻板液位计又可称为磁翻柱液位计、磁性液位计、磁浮子液位计，可直观地展现各种容器中被测介质的液位高度。磁翻板液位计具有结构简单、观察便捷、不堵塞、不渗漏、安装方便、维修简单等特点，被广泛应用于石油、化工等工业领域的液位指示与监控。

　　磁翻板液位计是基于连通器和磁性耦合原理实现液位的实时测量的。具体来讲，就是当被测容器中的液位升降时，浮筒内的磁性浮子也随之升降，浮子内的磁钢通过磁性耦合驱动浮筒外部的磁性翻片翻转180°，翻片两面分别涂有不同颜色（通常为红色和白色），以指示液位的位置。一般而言，当容器内液位上升时，翻片由白色转变为红色，当容器内液位下降时，翻片由红色转变为白色，指示器的红白交界处为容器内液位的实际高度，从而实现液位的准确测量。

　　深圳计为自动化技术有限公司博采众长，在广泛吸收了国内外同类产品的设计和工艺的基础上，自主设计创新，研发出了Flap-11系列磁翻板液位计，通过严格把关生产工艺和检测标准，使产品可靠性显著提升，从而避免了国内外同行产品的缺陷和常见故障。

　　为满足客户的不同需要，适应各种被测液体的不同化学属性，计为自动化自主研发的Flap-11系列磁翻板液位计，主要有以下几种具体应用型号：

　　Flap-11S经济型磁翻板液位计：采用304不锈钢材质，经济实用，能够满足大部分工况与轻微腐蚀性液体测量；
　　Flap-11A标准型磁翻板液位计：采用316L不锈钢材质，适用于大多数腐蚀性液体测量；
　　Flap-11P内衬型磁翻板液位计：浮筒采用304内衬PTFE，应用于强腐蚀性液体测量；
　　Flap-11C塑料型磁翻板液位计：浮筒采用PP/PVC，适用于低压强腐蚀性液体测量。
　　同时，为更方便客户使用，计为自动化还研发出了SW-11磁开关和Reed-11干簧管远传变送器（两者隔爆等级为Ex d IIC T6，本安等级为Ex ia IIC T6）两种产品，与Flap-11系列磁翻板液位计配合使用，以实现液位自动控制和远程操控。
　　与其他同类产品相比，计为磁翻板液位计具有以下四大显著优势：
　　一是外形美观易用。显示器面板加宽设计，使可视距离和可视角度大大增加，标尺刻度和数字更加粗大清晰，外形美观大气；
　　二是防护等级较高。独特的显示面板端盖设计和玻璃封胶工艺，使整机防护等级达到IP66/IP67；
　　三是双重防爆认证。配套的磁开关和干簧管远传变送器通过隔爆和本安的双重防爆认证；
　　四是产品经济实用。采用304无缝不锈钢管，经济实用。（资讯摘自：http://www.levelmeter.cn/baikeshow-87-310-1.html,转载请注明出处。）

主要原理

磁翻柱液位计也称为磁翻板液位计，它的结构主要基于浮力和磁力原理设计生产的。带有磁体的浮子（简称磁性浮子）在被测介质中的位置受浮力作用影响。液位的变化导致磁性浮子位置的变化、磁性浮子和磁翻柱（也成为磁翻板）的静磁力耦合作用导致磁翻柱翻转一定角度（磁翻柱表面涂敷不同的颜色），进而反映容器内液位的情况。

配合传感器（磁簧开关）和精密电子元器件等构成的电子模块和变送器模块，可以变送输出电阻值信号、电流值（4～20mA）信号、开关信号以及其他电学信号。从而实现现场观测和远程控制的结合。

适用范围及特点

具有：结构简单、使用方便、性能稳定、使用寿命长、便于安装维护等优点。

磁翻柱液位计几乎可以适用于各种工业自动化过程控制中的液位测量与控制。可以广泛运用于石油加工、食品加工、化工、水处理、制药、电力、造纸、冶金、船舶和锅炉等领域中的液位测量、控制与监测。

二、磁浮球液位计（液位开关）

主要原理

磁浮球液位计（液位开关）结构主要基于浮力和静磁场原理设计生产的。带有磁体的浮球（简称浮球）在被测介质中的位置受浮力作用影响：液位的变化导致磁性浮子位置的变化。浮球中的磁体和传感器（磁簧开关）作用，使串联入电路的元件（如定值电阻）的数量发生变化，进而使仪表电路系统的电学量发生改变。也就是使磁性浮子位置的变化引起电学量的变化。通过检测电学量的变化来反映容器内液位的情况。
