微电容单通道叉指电极真空探针台用途介绍

叉指微电极因其微小的电极间距结构，可用于各种小型化传感器。对于传统分析检测，包括色谱法、光谱法、质谱等方法，大多都需要昂贵的仪器和多种操作步骤，使得许多实际问题仍面临困难。开发高灵敏度、低成本、小型化的传感器尤为重要。本文综述了叉指微电极的研究进展，介绍了基于叉指微电极的传感器在各领域的广泛应用。

 小型真空探针台郑科探 KT-Z4019MRL4T是一款性高价比配置的真空高低温探针台。

高温400℃ 低-196℃ 测试噪声小于5E-13A 可扩展上下双透视窗口用于光电测试 可扩展凹视镜。公司致力于各类探针台，（包括手动与自动探针台、双面探针台、真空探针台、）、显微镜成像、光电一体化的技术研发，拥有国内专业的技术研发团队，在探针台电学量测方面拥有近十年的经验团队。

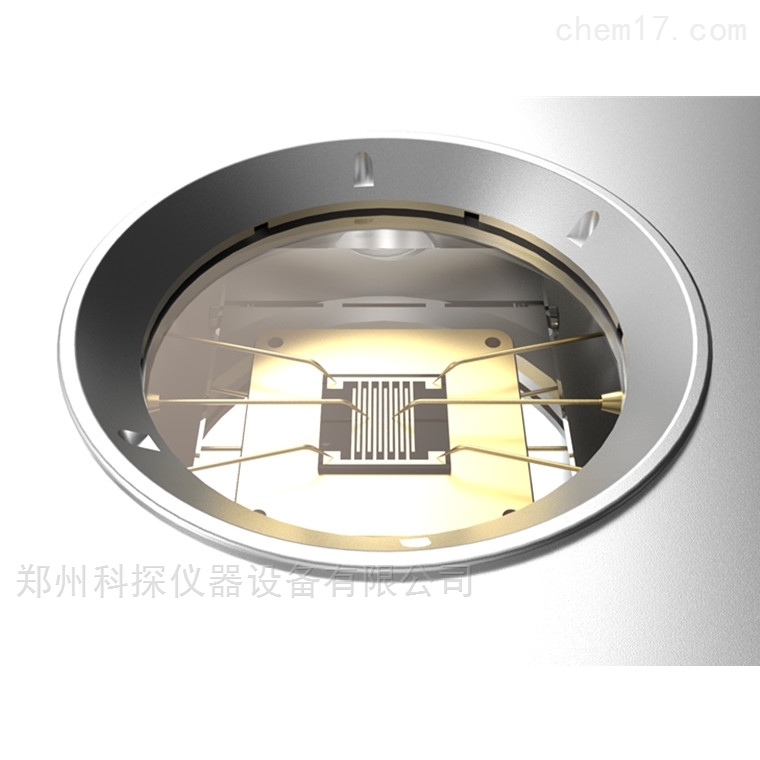

微电容单通道叉指电极探针台

微电容单通道叉指电极探针台KT-Z4019MRL4T

手动探针台用途：

探针台主要应用于半导体行业、光电行业、集成电路以及封装的测试。 广泛应用于复杂、高速器件的精密电气测量的研发，旨在确保质量及可靠性，并缩减研发时间和器件制造工艺的成本。手动探针台的主要用途是为半导体芯片的电参数测试提供一个测试平台，探针台可吸附多种规格芯片，并提供多个可调测试针以及探针座，配合测量仪器可完成集成电路的电压、电流、电阻以及电容电压特性曲线等参数检测。适用于对芯片进行科研分析，抽查测试等用途。

手动探针台应用领域：

Failure analysis  集成电路失效分析

Wafer level  reliability晶元可靠性认证

Device characterization 元器件特性量测

Process modeling塑性过程测试(材料特性分析)

IC Process  monitoring  制成监控

Package part probing  IC封装阶段打线品质测试

Flat panel probing 液晶面板的特性测试

PC board probing  PC主板的电性测试

ESD&TDR testing    ESD和TDR测试

Microwave  probing  微波量测(高频)

Solar太阳能领域检测分析

LED、OLED、LCD领域检测分析

本产品为6英寸高低温热台，能够在高温400度和低温-120度的环境中工作。它是一种用于实验室、研究及工业生产过程中进行精确温度控制的设备，广泛应用于各类材料的热处理、热性能测试、化学反应、生物样品处理等方面。本产品具有温度范围广、控温精度高、操作简便及使用安全等特点，是实验室及工业领域非常理想的高低温热台设备。

产品用途：

1. 材料热处理：广泛应用于金属、陶瓷、塑料、粉末、纳米材料等领域的热处理、退火、焊接和熔化等工艺过程。

2. 热性能测试：可用于材料的导热系数、热膨胀系数、比热容等热物性参数的测量和分析。

3. 化学反应：可提供低温或高温环境，以达到促进化学反应平衡、提高反应速率、减少副反应等目的。

4. 生物样品处理：可在低温条件下保持或处理生物样品，以维持其活性、降低降解速度等。

5. 制冷与制热：可提供高效的热交换方式，实现物品的快速制冷或制热，以满足各种工程及科研应用需求。

产品介绍：

1. 温度范围：6英寸高低温热台能够在-120℃至400℃的温度范围内提供精确、稳定的温度控制。

2. 温度控制：采用高精度微处理器PID控制器，具备30段温度设定、实时曲线显示、确保温度控制的精确性和稳定性。

3. 加热系统：采用优质电热元件及导热介质，实现均匀、快速的加热，确保热台与物品间的良好热接触。

4. 冷却系统：采用液氮流量控制，提供高效的制冷效果；同时具备PID调节系统，实现低温控制的稳定性。

5. 结构设计：6英寸高低温热台采用优质不锈钢制作表面研磨平整，具备良好的耐腐蚀、抗氧化性能，适应各种恶劣环境。

6. 安全保护：设备具有过热保护、过流保护、缺相保护等多重安全措施，确保设备安全稳定运行。

型号 KT-0904T-RL 加热制冷 KT-0904T 不带加热制冷 KT-0904T-R 加热 类型 加热型 400℃ 加热制冷型室温到-190℃-350℃ 低温型：室温到-190℃ 腔体材质 304 不锈钢 腔体内尺寸 φ90x40mm 腔体上视窗尺寸 Φ42mm（选配凹视窗Φ22mm） 腔体抽气口 KF16 腔体进气口 公制 3mm 6mm 气管接头 英制 1/8mm 1/4mm 气管接头可选 腔体出气口 公制 3mm 6mm 气管接头 英制 1/8mm 1/4mm 气管接头可选 腔体正压 ≤0.05MPa 腔体真空度 机械泵≤5Pa （5 分钟） 分子泵≤5E-3Pa（30 分钟） 样品台 样品台材质 304 不锈钢 样品台尺寸 26X26mm 样品台-视窗 距离 30mm（可选凹视窗间距 15mm） 样品台测温传感器 A 级 PT100 铂电阻 样品台温度 室温到 350℃（可选高低温样品台 高温 350℃低温-190℃） 样品台测温误差 ±0.2℃ 样品台变温速率 高温 10℃/min 低温 5℃/min 温控仪

激光探针台使用及测试内容？

探针台大家不陌生了，是我们半导体实验室电性能测试的常用设备，也是各大实验室的熟客。优点太多了，成本低，用途广，操作方便，对环境要求也不高，即使没有超净间，普通的坏境也可以配置，测试结果稳定，客观。深受工程师们的青睐。

探针台主要应用于半导体行业、光电行业、集成电路以及封装的测试。 广泛应用于复杂、高速器件的精密电气测量的研发，旨在确保质量及可靠性，并缩减研发时间和器件制造工艺的成本。手动探针台的主要用途是为半导体芯片的电参数测试提供一个测试平台，探针台可吸附多种规格芯片，并提供多个可调测试针以及探针座，配合测量仪器可完成集成电路的电压、电流、电阻以及电容电压特性曲线等参数检测。适用于对芯片进行科研分析，抽查测试等用途。

最近北软实验室探针台再升级，趁机为大家总结一下探针台的用途，若您还有新发现，欢迎留言交流。

激光探针台服务内容：

1、激光打标；

2、表层修复线路（利用激光将两层金属线熔融连接）；

3、驱除短路点；

4、激光断线；

5、干扰芯片测试；

除了以上几项之外激光探针台兼备常规探针台功能：

1.微小连接点信号引出

2.失效分析失效确认

3.FIB电路修改后电学特性确认

4.晶圆可靠性验证

一：手动探针台用途：

手动探针台应用领域：

Failure analysis  集成电路失效分析

Wafer level  reliability晶元可靠性认证

Device characterization 元器件特性量测

Process modeling塑性过程测试(材料特性分析)

IC Process  monitoring  制成监控

Package part probing  IC封装阶段打线品质测试

Flat panel probing 液晶面板的特性测试

PC board probing  PC主板的电性测试

ESD&TDR testing    ESD和TDR测试

Microwave  probing  微波量测(高频)

Solar太阳能领域检测分析

LED、OLED、LCD领域检测分析

二：手动探针台的使用方式：

1.将样品载入真空卡盘，开启真空阀门控制开关，使样品安全且牢固地吸附在卡盘上。

2.使用卡盘X轴/Y轴控制旋钮移动卡盘平台，在显微镜低倍物镜聚焦下看清楚样品。

3.使用卡盘X轴/Y轴控制旋钮移动卡盘平台将样品待测试点移动至显微镜下。

4.显微镜切换为高倍率物镜，在大倍率下找到待测点，再微调显微镜聚焦和样品x-y，将影像调节清晰,带测点在显微镜视场ZX。

5.待测点位置确认好后,再调节探针座的位置,将探针装上后可眼观先将探针移到接近待测点的位置旁边,再使用探针座X-Y-Z三个微调旋钮,慢慢的将探针移至被测点,此时动作要小心且缓慢，以防动作过大误伤芯片，当探针针尖悬空于被测点上空时，可先用Y轴旋钮将探针退后少许，再使用Z轴旋钮进行下针，ZH则使用X轴旋钮左右滑动，观察是否有少许划痕，证明是否已经接触。

6.确保针尖和被测点接触良好后，则可以通过连接的测试设备开始测试。常见故障的排除当您使用本仪器时，可能会碰到一些问题，下表列举了常见的故障及解决方法。手动探针台技术参数。

您是否难以在肿瘤学、关节炎或体内炎症模型中获得与生理相关的监测时间点？

在临床前研究中，监测和可视化分析生物系统中的生物学靶点，信号通路和疾病发生过程的能力至关重要。诸如MMPSense^®系列的近红外荧光探针正是帮助您推进针对炎症、关节炎和肿瘤学研究计划所需要的体内成像剂。

什么是MMPs，它们的功能是什么?

基质金属蛋白酶(MMP)是钙依赖性的含锌内肽酶，可促进多种组织的体内平衡，并通过降解细胞外基质参与多种生理过程，例如组织重塑，血管生成，免疫和伤口愈合。在健康的生物学模型中，其激活受到多种机制调节。而在疾病发病过程中，MMP激活失去调控，且可能对基础结构蛋白造成潜在地严重破坏。因此，我们不仅需要在病灶处检测常规MMP的表达水平，更须具备区分活性和非活性MMP的能力，使得我们能够揭示独特的局部生物学作用以及评估特定药物的ZL功效。

正常以及异常激活MMP时检测和定量体内活性MMP的能力可以反映许多疾病相关过程的进展和严重程度，包括：

1癌症，肿瘤转移，血管生成

2心血管重塑，心脏代谢疾病，动脉粥样硬化

3炎症

4肺部疾病

5类风湿关节炎，自身免疫，骨关节炎

6寄生虫感染

7缺血性脑损伤

图1. 基质金属蛋白酶在组织重塑区域中具有活性，在这种情况下，在肿瘤生长、侵袭和血管形成部位处MMPs高度表达且具有活性。

MMPSense近红外荧光探针的作用原理是什么？

MMPSense近红外(NIR)荧光探针使用新型ZL技术*实现体内蛋白酶活性的可视化成像。在完整的探针中，荧光团彼此靠近并发生淬灭，因此不发光（图2a）。在活性基质金属蛋白酶存在的情况下，会切割短的底物序列或支架，使得荧光团彼此分离并去猝灭，Z终在被激发光激发后发射出荧光信号（图2b）。

图2. MMPSense探针激活原理图。(a)与荧光团非常接近的信号淬灭探针，(b)蛋白酶切割将荧光团分开，从而能够去淬灭并被激活。

如何使用MMPSense近红外荧光探针？

我们在此介绍了两项应用案例以说明 MMPSense 荧光探针的应用方法。

应用研究 1 - 关节炎模型

使用MMPSense 680监测关节炎的进展和体内ZL

在用胶原蛋白免疫或全身注射抗胶原抗体的关节模型中，水肿、炎症和抗胶原的免疫反应会导致关节中组织和骨骼的破坏。这些通常都表现为爪子肿胀程度的变化。目前，Z常通过爪子肿胀减轻、主观临床评分和组织病理学来追踪KY和抗关节炎疗法的功效。使用MMPSense，除了进行上述的标准评估方法外，您可以无创检测和监控潜在炎症过程中的早期细微变化，通过监测MMP活性这一手段所反映的疾病进展与药物LX，与后期的组织学评估结果相吻合。在图3中，您可以在给予MMPSense 680后24小时（图3a）模拟健康爪子（对照）和（图3b）胶原处理的患有发展性关节炎的鼠爪中观察到MMP激活。

图3. 使用MMPSense 680，在健康和胶原处理的鼠爪中MMP激活。在FMT®4000小动物活体荧光断层成像系统上成像。

应用研究 2 – 肿瘤模型

通过植入的4T1肿瘤细胞在乳腺脂肪垫模型中监测肿瘤发展

借助MMPSense荧光探针，可进行多时间点化疗药物ZL下的肿瘤进展观察。图4显示了未ZL的对照乳腺脂肪垫肿瘤（对照），用N-乙酰半胱氨酸和MMPYZ剂(NAC + pan-MMPI)ZL的动物以及用ZL剂多西环素ZL的动物。注射MMPSense 750 FAST探针后12小时，通过落射荧光成像观察肿瘤进展。

图4. 注入小鼠乳腺脂肪垫模型中的植入Bioware^® Brite 4T1-Red-Fluc肿瘤细胞的肿瘤发展和监测。使用MMPSense 750 FAST荧光探针和FMT^®4000小动物活体荧光断层成像系统对结果进行可视化。

将 MMPSense 荧光探针检测融合到完整活体检测解决方案中

珀金埃尔默提供了完整的体内成像解决方案，包括试剂、仪器和支持专业知识，这可以帮助您监测和设计实验，以了解疾病的进展及其相关过程，并评估针对疾病潜在机制的药物潜在治LX果。

MMPSense用于探测病灶中高表达的基质金属蛋白酶（MMP，metalloproteinase，包含MMP2、3、7、9、12、13）的活性，适用于肿瘤、关节炎、肺炎、心血管疾病动物模型的研究及相关药物研发。

MMPSense提供三种波长：645、680和750nm。MMPSense FAST（Fluorescent Activatable Sensor Technology，荧光激活传感器技术）系列具有更出色的药代动力学特征，能够在更早的时间点提供更高的靶标特异性信号，降低了背景，同时还缩短注射后的等待成像时间。

现针对MMPSense系列产品可享受一次性50%折扣优惠，促销活动至2020年3月31日截止。（*ZL9574085-具有生物相容性的含N，N-二取代磺酰胺的荧光染料标签。）

现针对MMPSense系列部分产品

可享受一次性50%折扣优惠，

促销活动至2020年3月31日截止。

促销产品目录

MMPSense 645 FAST

货号：NEV10100

MMPSense 645nm 近红外荧光探针 (FAST系列)，具有更高特异性及更快动力学特性，用于探测病灶中高表达的基质金属蛋白酶(MMP, metalloproteinase)活性，包含MMP2/3/7/9/12/13，可用于癌症、关节炎、肺炎、心血管疾病研究。

原价：￥5,750

促销价：￥2,875

识别二维码下单

MMPSense 680

货号：NEV10126

用于探测病灶中高表达的基质金属蛋白酶(MMP, metalloproteinase)活性，包含MMP2/3/7/9/12/13，可用于癌症、关节炎、肺炎、心血管疾病研究。

原价：￥5,750

促销价：￥2,875

识别二维码下单

MMPSense 750 FAST

货号：NEV10168

MMPSense 750nm 近红外荧光探针 (FAST系列)，用于探测病灶中高表达的基质金属蛋白酶(MMP, metalloproteinase)活性，包含MMP2/3/7/9/12/13，可用于癌症、关节炎、肺炎、心血管疾病研究。

原价：￥5,750

促销价：￥2,875

识别二维码下单
