激光探针台使用及测试内容

激光探针台使用及测试内容？

探针台大家不陌生了，是我们半导体实验室电性能测试的常用设备，也是各大实验室的熟客。优点太多了，成本低，用途广，操作方便，对环境要求也不高，即使没有超净间，普通的坏境也可以配置，测试结果稳定，客观。深受工程师们的青睐。

探针台主要应用于半导体行业、光电行业、集成电路以及封装的测试。 广泛应用于复杂、高速器件的精密电气测量的研发，旨在确保质量及可靠性，并缩减研发时间和器件制造工艺的成本。手动探针台的主要用途是为半导体芯片的电参数测试提供一个测试平台，探针台可吸附多种规格芯片，并提供多个可调测试针以及探针座，配合测量仪器可完成集成电路的电压、电流、电阻以及电容电压特性曲线等参数检测。适用于对芯片进行科研分析，抽查测试等用途。

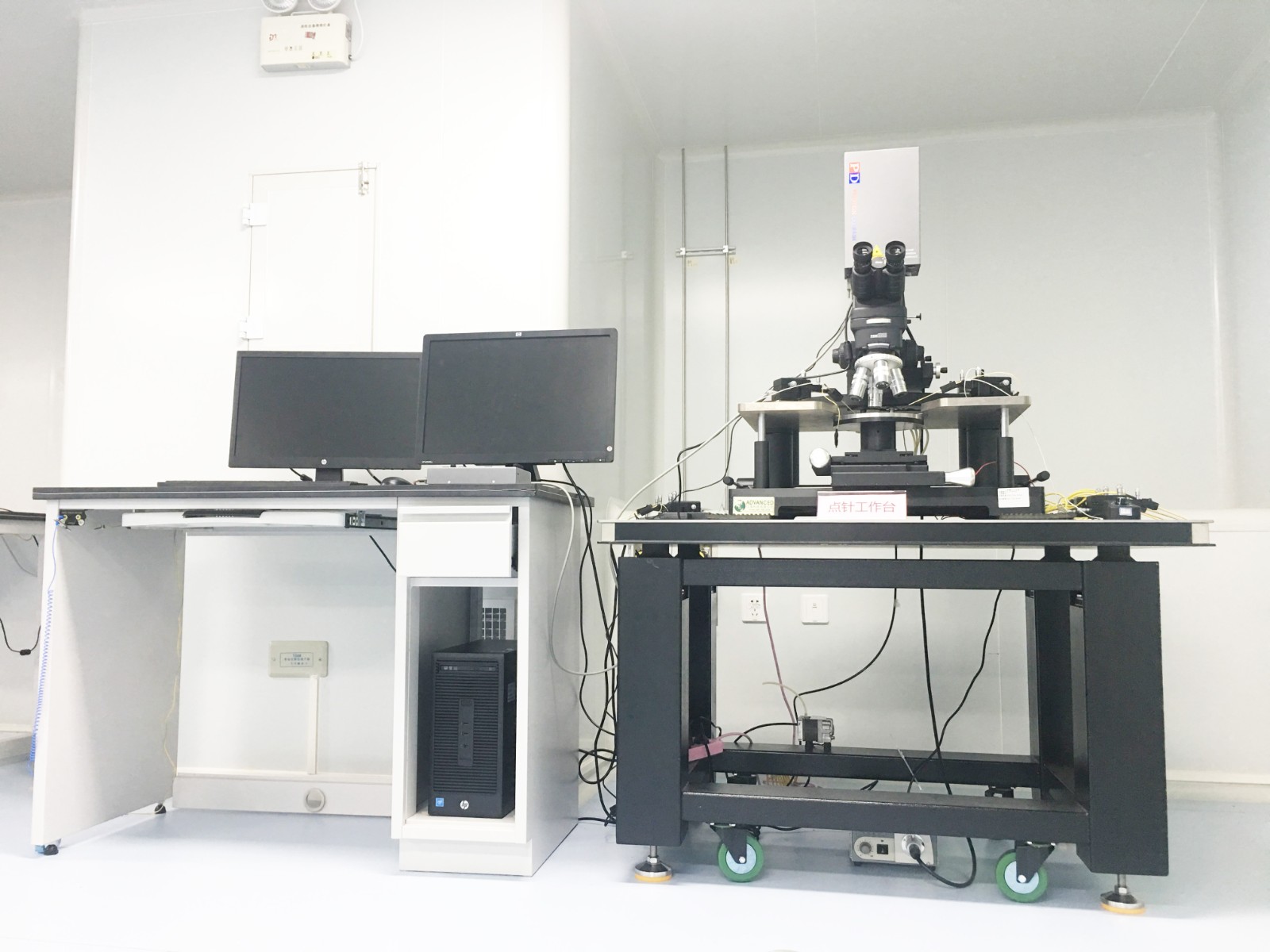

最近北软实验室探针台再升级，趁机为大家总结一下探针台的用途，若您还有新发现，欢迎留言交流。

激光探针台服务内容：

1、激光打标；

2、表层修复线路（利用激光将两层金属线熔融连接）；

3、驱除短路点；

4、激光断线；

5、干扰芯片测试；

除了以上几项之外激光探针台兼备常规探针台功能：

1.微小连接点信号引出

2.失效分析失效确认

3.FIB电路修改后电学特性确认

4.晶圆可靠性验证

一：手动探针台用途：

手动探针台应用领域：

Failure analysis  集成电路失效分析

Wafer level  reliability晶元可靠性认证

Device characterization 元器件特性量测

Process modeling塑性过程测试(材料特性分析)

IC Process  monitoring  制成监控

Package part probing  IC封装阶段打线品质测试

Flat panel probing 液晶面板的特性测试

PC board probing  PC主板的电性测试

ESD&TDR testing    ESD和TDR测试

Microwave  probing  微波量测(高频)

Solar太阳能领域检测分析

LED、OLED、LCD领域检测分析

二：手动探针台的使用方式：

1.将样品载入真空卡盘，开启真空阀门控制开关，使样品安全且牢固地吸附在卡盘上。

2.使用卡盘X轴/Y轴控制旋钮移动卡盘平台，在显微镜低倍物镜聚焦下看清楚样品。

3.使用卡盘X轴/Y轴控制旋钮移动卡盘平台将样品待测试点移动至显微镜下。

4.显微镜切换为高倍率物镜，在大倍率下找到待测点，再微调显微镜聚焦和样品x-y，将影像调节清晰,带测点在显微镜视场ZX。

5.待测点位置确认好后,再调节探针座的位置,将探针装上后可眼观先将探针移到接近待测点的位置旁边,再使用探针座X-Y-Z三个微调旋钮,慢慢的将探针移至被测点,此时动作要小心且缓慢，以防动作过大误伤芯片，当探针针尖悬空于被测点上空时，可先用Y轴旋钮将探针退后少许，再使用Z轴旋钮进行下针，ZH则使用X轴旋钮左右滑动，观察是否有少许划痕，证明是否已经接触。

6.确保针尖和被测点接触良好后，则可以通过连接的测试设备开始测试。常见故障的排除当您使用本仪器时，可能会碰到一些问题，下表列举了常见的故障及解决方法。手动探针台技术参数。

手动探针台用途：

探针台主要应用于半导体行业、光电行业、集成电路以及封装的测试。 广泛应用于复杂、高速器件的精密电气测量的研发，旨在确保质量及可靠性，并缩减研发时间和器件制造工艺的成本。手动探针台的主要用途是为半导体芯片的电参数测试提供一个测试平台，探针台可吸附多种规格芯片，并提供多个可调测试针以及探针座，配合测量仪器可完成集成电路的电压、电流、电阻以及电容电压特性曲线等参数检测。适用于对芯片进行科研分析，抽查测试等用途。

手动探针台应用领域：

Failure analysis  集成电路失效分析

Wafer level  reliability晶元可靠性认证

Device characterization 元器件特性量测

Process modeling塑性过程测试(材料特性分析)

IC Process  monitoring  制成监控

Package part probing  IC封装阶段打线品质测试

Flat panel probing 液晶面板的特性测试

PC board probing  PC主板的电性测试

ESD&TDR testing    ESD和TDR测试

Microwave  probing  微波量测(高频)

Solar太阳能领域检测分析

LED、OLED、LCD领域检测分析

塞贝克系数（Seebeck Coefficient）也称为热电偶效应或Seebeck效应，是指两种不同导体（或半导体）材料在一定温差下产生热电动势的现象。塞贝克系数是研究热电材料（将热能转化为电能的材料）非常重要的一个参数，它用来衡量材料在一定温差下产生的热电压。

塞贝克系数的测量方法有很多种，其中一种常用的方法是恒流法。首先准备一个热电偶，它由两种不同材料的导线组成。然后将热电偶的其中一个节点保持在恒定的高温T1，而另一个节点保持在低温T2（不同于T1），使热电偶产生热电动势（热电压）。通过测量恒流状态下的电压值V以及温差ΔT，可以计算出塞贝克系数：

S = V / ΔT。

另外，还有一些其他的测量方法如闭环法、开路法等，各种方法都有其优缺点，具体选择哪种方法取决于实际的测试环境和需求。

解释塞贝克系数测量原理。

塞贝克系数（也称为Seebeck系数）是一个描述一个材料热电效应特性的参数，具体地说，它表示了一个材料中的电流与横向温差将产生的电压之间的关系。测量塞贝克系数的原理主要基于Seebeck效应。Seebeck效应是指在一种导体材料中，当两个不同导体之间有一个温差时，将产生一个电压。

测量塞贝克系数的实验装置通常包括以下部分：

1. 绝热材料底座：确保测试样品的温度稳定。

2. 样品夹持器：保持测试样品的固定。

3. 加热器：用于在样品的一端创建温差，从而在样品中产生Seebeck电压。

4. 冷却器：在样品的另一端保持较低的温度。

5. 热电偶：用于测量样品两端的温差。

6. 电压测量仪器：用于测量生成的Seebeck电压。

   在测量过程中，首先将测试样品固定在夹持器中，然后通过在样品的一端加热和在另一端冷却来创建稳定的温差。Seebeck电压将在样品两端形成，然后可以使用电压测量仪器将其测量出来。计算塞贝克系数所需的公式是：

Seebeck系数 = (产生的电压) / (热电偶测量的温差)

通过测量此特定温差下生成的Seebeck电压，我们可以计算出材料的塞贝克系数。

型号 KT-0904T-RL 加热制冷 KT-0904T 不带加热制冷 KT-0904T-R 加热 类型 加热型 400℃ 加热制冷型室温到-190℃-350℃ 低温型：室温到-190℃ 腔体材质 304 不锈钢 腔体内尺寸 φ90x40mm 腔体上视窗尺寸 Φ42mm（选配凹视窗Φ22mm） 腔体抽气口 KF16 腔体进气口 公制 3mm 6mm 气管接头 英制 1/8mm 1/4mm 气管接头可选 腔体出气口 公制 3mm 6mm 气管接头 英制 1/8mm 1/4mm 气管接头可选 腔体正压 ≤0.05MPa 腔体真空度 机械泵≤5Pa （5 分钟） 分子泵≤5E-3Pa（30 分钟） 样品台 样品台材质 304 不锈钢 样品台尺寸 26X26mm 样品台-视窗 距离 30mm（可选凹视窗间距 15mm） 样品台测温传感器 A 级 PT100 铂电阻 样品台温度 室温到 350℃（可选高低温样品台 高温 350℃低温-190℃） 样品台测温误差 ±0.2℃ 样品台变温速率 高温 10℃/min 低温 5℃/min 温控仪

扫描探针显微镜用哪些激光

扫描探针显微镜（SPM）是一种高精度的表面成像与分析工具，广泛应用于材料科学、生物学、纳米技术等多个领域。为了实现高分辨率的表面成像与测量，扫描探针显微镜通常需要结合激光技术。不同类型的激光在扫描探针显微镜中的应用，可以提高图像分辨率、增强信号强度、或者实现特定的实验功能。本文将深入探讨扫描探针显微镜中常用的激光类型，以及它们各自的特点和应用场景。

激光在扫描探针显微镜中的作用

扫描探针显微镜的工作原理是通过探针与样品表面之间的相互作用来获取表面信息。激光在这一过程中，通常用于提供激发信号或是增强探针的反馈信号。通过激光激发，扫描探针显微镜能够高效地获取表面形貌、物质分布等信息。在使用不同波长的激光时，显微镜的解析度和灵敏度可以得到相应的提升，因此选择合适的激光源是实验成功的关键之一。

常用激光类型

1. 氦氖激光（HeNe激光） 氦氖激光是一种常见的单色激光，具有较长的波长（通常为632.8纳米），适用于表面成像及拉曼光谱等技术。其优点在于稳定性强、成本相对较低，是早期扫描探针显微镜的常用激光。

2. 氩离子激光（Ar+激光） 氩离子激光通常具有较短的波长（如488纳米和514纳米），能够提供更高的光强，适用于荧光成像、光散射等高分辨率成像应用。在扫描探针显微镜中，氩离子激光常用于纳米尺度的表面特性分析。

3. 二氧化碳激光（CO2激光） 二氧化碳激光的波长较长（约10.6微米），常用于热力学性质的研究。在一些需要加热或表面化学反应的扫描探针显微镜实验中，CO2激光能够提供有效的能量源，促进样品的热响应。

4. 半导体激光（Diode激光） 半导体激光因其调节性强、体积小、成本较低而广泛应用于扫描探针显微镜中。根据波长的不同，半导体激光可以为不同的实验提供所需的光源。它们常用于光谱分析、近场光学显微成像等高精度实验中。

激光的选择与应用

选择合适的激光源通常取决于实验的具体需求。波长的选择直接影响到激发信号的效率与样品的响应，因此不同的激光类型适用于不同的研究场景。例如，在进行生物样品的荧光成像时，氩离子激光由于其较短的波长和高强度光源，经常被用于激发荧光信号。而在进行纳米尺度的材料分析时，氦氖激光由于其稳定性和较低的功率常常被选用。

激光的光束质量和功率稳定性也至关重要。扫描探针显微镜中的激光源需要具有良好的光束质量，以保证高精度的表面成像。稳定的功率输出能确保实验结果的可重复性。

总结

扫描探针显微镜作为一种高精度的纳米级分析工具，其性能在很大程度上依赖于激光源的选择。不同波长和特性的激光能够为各种实验提供理想的激发源，从而提高成像分辨率、增强信号强度，或实现特定的实验目标。随着技术的发展，激光技术在扫描探针显微镜中的应用将更加广泛和多样化，这对于推动纳米技术和表面科学的研究具有重要意义。

叉指微电极因其微小的电极间距结构，可用于各种小型化传感器。对于传统分析检测，包括色谱法、光谱法、质谱等方法，大多都需要昂贵的仪器和多种操作步骤，使得许多实际问题仍面临困难。开发高灵敏度、低成本、小型化的传感器尤为重要。本文综述了叉指微电极的研究进展，介绍了基于叉指微电极的传感器在各领域的广泛应用。

 小型真空探针台郑科探 KT-Z4019MRL4T是一款性高价比配置的真空高低温探针台。

高温400℃ 低-196℃ 测试噪声小于5E-13A 可扩展上下双透视窗口用于光电测试 可扩展凹视镜。公司致力于各类探针台，（包括手动与自动探针台、双面探针台、真空探针台、）、显微镜成像、光电一体化的技术研发，拥有国内专业的技术研发团队，在探针台电学量测方面拥有近十年的经验团队。

微电容单通道叉指电极探针台

微电容单通道叉指电极探针台KT-Z4019MRL4T
