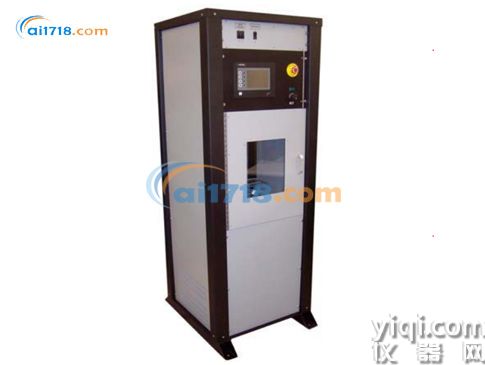

ASTM D149电压击穿/介电强度/耐压试验仪

陶瓷材料击穿强度试验仪击穿判定与数据采集。‌当材料达到介电强度极限时，电流骤增且电压突变，控制系统通过高精度传感器捕获电流异常信号，并记录此时的峰值电压作为击穿电压值（单位：kV/mm）。数据经处理后自动生成击穿强度、耐压时间等关键参数，支持图表化展示及导出。关键组件协同机制‌高压发生器‌支持0-100 kV连续输出，部分定制型号可达更高范围；通过AC/DC/脉冲模式切换满足不同测试标准需求（如IEC 60243、ASTM D149）。

陶瓷材料击穿强度试验仪电极系统‌采用黄铜或不锈钢材质电极（球-球、板-板等形态），表面精密抛光以降低边缘放电干扰，确保电场分布均匀。

‌闭环控制系统‌
计算机或触摸屏界面预设升压速率、电压阈值等参数，动态调整升压曲线避免阶梯式波动，保证测试精度≤2%。

测试模式差异

‌破坏性击穿测试‌通过持续升压直接测定材料介电强度极限，适用于研发阶段的材料性能评估及质量抽检。

‌非破坏性耐压测试‌
施加固定阈值电压（如2倍额定电压+1000V）并保持设定时长（通常60秒），监测泄漏电流是否超标以验证短期绝缘稳定性，多用于生产线终检。

安全防护机制‌实时保护系统‌
集成过流保护、短路保护、漏电保护等多重机制，触发异常时自动切断高压输出并启动放电程序。

‌物理隔离设计‌
配备屏蔽罩与机械联锁装置，防止操作人员接触高压区域；试验舱门开启时自动断电，规避电弧伤害风险。

工作原理流程

参数设置（升压速率/电压上限） → 2. 样品安装与电极校准 → 3. 启动升压并实时监测 → 4. 击穿信号捕获 → 5. 数据记录与分析。

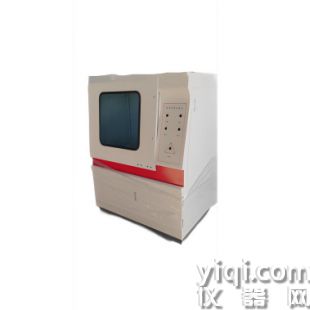

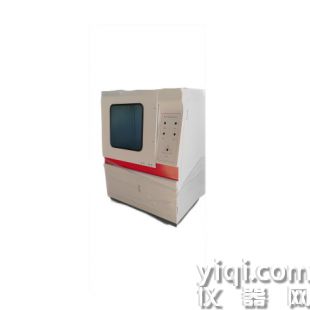

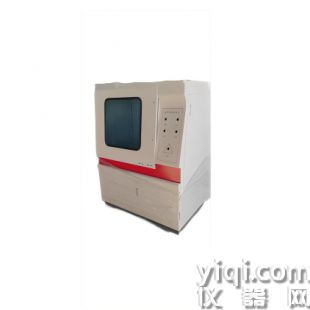

产品型号：BDJC-10KV、BDJC-50KV、BJC-100KV

产品品牌：北京北广精仪

控制方式：计算机控制

符合标准：GB/T1408、ASTM D149、IEC60243-1等

适用材料：橡胶、塑料、薄膜、陶瓷、玻璃、漆膜、树脂、电线电缆、绝缘油等绝缘材料

测试项目：击穿电压测试、介电强度测试、电气强度测试、耐电压击穿强度测试等

试验电压：10KV、20KV、50KV、100KV、150KV等

电压精度：≤1%

适用材料：绝缘材料

升压速率：10V/S-5KV/S

试验方式：交流/直流、耐压、击穿、梯度升压

控制系统：PLC控制升压

核心部件：采用进口配件

试验介质：绝缘油、空气

显示方式：曲线显示、数据打印

其它特点：无线蓝牙控制

设备组成：主机、计算机、电极

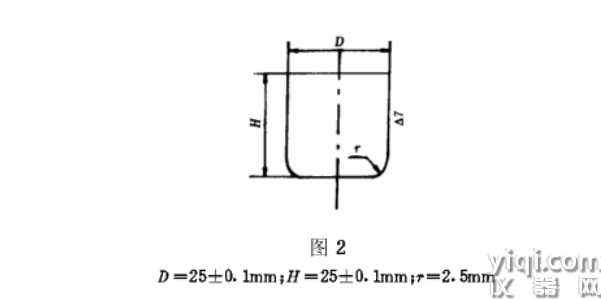

电极规格：25mm、75mm、6mm

电器容量：3KVA、5KVA、10KVA

耐压时间：0-8H

安全保护：九级安全保护

质保日期：三年、终身维护。

选型与使用注意事项

1. 选型要点

   测试材料类型：固体、液体或气体需选择对应电极结构和容器。

   电压范围：根据材料击穿阈值选择设备量程（如0-50 kV或更高）。

   标准符合性：确保仪器满足目标行业的特定检测标准。

   扩展功能：部分型号支持高温/低温环境模拟、局部放电检测等。

2. 使用注意事项

   安全操作：试验需在屏蔽箱内进行，避免高压电弧对人员造成伤害。

   试样制备：材料表面需清洁平整，厚度测量误差应小于1%。

   环境控制：湿度、温度可能影响测试结果，建议在标准实验室条件下操作。

   定期校准：通过第三方机构对设备精度进行年度校验，确保数据可靠性。

五、未来发展趋势

1. 智能化升级

   AI算法的引入可实现击穿点预测、异常数据自动分析，提升检测效率。

2. 环保与节能设计

   采用低能耗高压发生器，减少试验过程中的能源浪费。

3. 多功能集成

   结合介电常数、介质损耗角等参数的一体化测试，满足综合性能评估需求。

结语

电压击穿试验仪是绝缘材料研发与质量控制不可或缺的工具。随着新材料技术的快速发展，其对设备精度、安全性和智能化的要求将不断提高。正确选型与规范操作，不仅能为企业规避产品风险，更能为突破材料性能瓶颈提供科学依据。在未来，这一设备将继续推动电力电子、新能源等领域的创新与进步。# 绝缘电阻测试仪：原理、应用与选型指南

绝缘强度与击穿电压之间有什么关系？

一、定义与基本关系

‌击穿电压‌

‌定义‌：在强电场作用下，绝缘材料失去绝缘性能而变成导体时的临界电压值‌。

‌单位‌：千伏（kV）或伏特（V）‌。

‌绝缘强度（击穿场强）‌

‌定义‌：单位厚度的绝缘材料能承受的电场强度，反映材料本身的耐电能力‌。

‌单位‌：千伏/毫米（kV/mm）或兆伏/米（MV/m）‌。

二、区别与联系

‌物理意义差异‌

‌击穿电压‌：表征材料在特定厚度下的耐压极限，与材料厚度直接相关‌。

‌绝缘强度‌：反映材料单位厚度的耐电场能力，是材料本身的固有属性‌。

‌应用场景差异‌

‌绝缘强度‌：用于横向对比不同材料的绝缘性能（如塑料、陶瓷等）‌。

‌击穿电压‌：指导电气设备设计时确定绝缘层厚度或安全电压阈值‌。

‌影响因素‌

‌绝缘强度‌：主要由材料组成、微观结构及温度决定（如高温下易发生热击穿）‌。

‌击穿电压‌：除材料本身外，还受厚度、环境温湿度及电压类型（交流/直流）影响‌。

三、典型应用

‌材料筛选‌：高绝缘强度材料（如E=30kV/mm的陶瓷）适用于高压变压器绝缘层‌。

‌设备设计‌：通过击穿电压公式反推绝缘层最小厚度（如电缆绝缘层设计）‌。

‌安全评估‌：结合两者关系验证电力设备长期运行的可靠性（如光伏组件封装材料测试）

总结

绝缘强度是材料抵抗电场破坏的固有属性，而击穿电压是其厚度相关的耐压表现。两者通过数学公式关联，共同为绝缘材料性能评估和电气设备设计提供核心依据‌

‌

击穿电压测试方法主要包括以下几种类型及操作流程：

一、测试方法分类

‌工频交流击穿测试‌

‌原理‌：施加工频交流电压并逐步升压至试样击穿，记录击穿电压值‌37。

‌步骤‌：

样品安装于电极间（如漆包线缠绕于圆柱形电极）‌7。

设置升压速率（如100-500V/s）‌78。

持续升压直至击穿，记录击穿电压‌38。

‌直流击穿测试‌

‌原理‌：采用直流电压评估材料在稳定电场下的绝缘性能‌68。

‌步骤‌：

连接直流高压电源，升压速率较慢（如50-200V/s）‌67。

观察电流变化，记录击穿瞬间电压值‌68。

‌脉冲击穿测试‌

‌原理‌：模拟瞬态过电压（如雷击），测试材料在高频或脉冲条件下的绝缘强度‌67。

‌步骤‌：

施加标准波形脉冲电压（如雷电冲击波形）‌8。

多次冲击后记录击穿电压‌68。

‌局部放电与热击穿测试‌

‌局部放电‌：监测绝缘材料内部放电信号，评估潜在缺陷‌6。

‌热击穿‌：结合升温与升压，测试材料在高温下的耐压能力‌6。

二、通用操作流程

‌准备阶段‌

检查设备连接线、电极接触状态及样品完整性‌35。

设置环境条件（温度、湿度）并穿戴防护装备（绝缘手套、护目镜）‌35。

‌设备连接与参数设置‌

高压电源连接至电极，串联电压/电流表‌35。

选择升压模式（匀速或阶梯升压）及量程‌34。

‌测试执行‌

启动升压系统，实时监测电压/电流变化‌35。

击穿后自动切断电源并记录数据，重复测试取平均值‌37。

‌安全防护‌

设备配置过流保护、门联锁及放电装置‌24。

直流测试后需手动放电以避免触电‌26。

三、测试标准与设备配置

‌适用标准‌

‌国际标准‌：ASTM D149（固体材料介电击穿测试）‌28。

‌国内标准‌：GB/T 1408.1-2006（绝缘材料电气强度试验）‌28。

‌设备核心参数‌

‌电压范围‌：覆盖交流/直流0-150kV（如ZJC-150E型号）‌4。

‌升压速率‌：0.05-5kV/s可调‌48。

‌电极设计‌：圆形电极（直径25/75mm）减少边缘放电影响‌27。

四、典型应用场景

‌光伏材料‌：EVA封装材料需验证工频/直流击穿强度‌2。

‌漆包线‌：通过交流或直流测试评估绝缘层极限电压‌17。

‌电缆与变压器‌：耐压试验确保设备长期运行稳定性‌8。

以上方法通过多维度评估材料绝缘性能，确保电气设备的安全性与合规性‌
