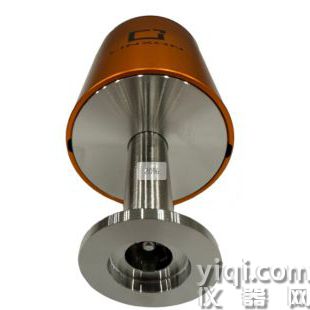

LCM025电容膜片真空计

LCM025电容膜片真空计

用途

电容膜片真空计LCM025系列用于各压强范围气压的绝对测量。

此电容膜片真空计可通过客户定制的控制单元进行操作。

工作原理

陶瓷膜片因压强变化而偏移.偏移反应为电容量的变更, 由数字电子学测量并转换成模拟线性输出讯号。

输出讯号与气体类型无关。

LCM025电容膜片真空计

真空计调零

真空计在工厂按 "直立" 的方位校准 (® "校准测试报告")。

当真空计刚开始工作时, 建议执行零点调整。

由于长期工作或污染, 可发生零点漂移, 必须调整零点。

为调整零点, 将真空计工作在相同的室温条件下和与常规使用时同样的安装方位。

输出讯号 (测量的讯号) 与安装方位有关， 垂直与水平安装方位之间的讯号差别为：

全量程            DU / 90°

1000 Torr      ≈2 mV

100 Torr        ≈10 mV

10 Torr          ≈50 mV

1 Torr            ≈300 mV

ZERO 调整

调整零点可通过:

· 真空计上的按钮

· RS232C 接口

如真空计通过控制器运行, 必须在控制器上调整整个测量系统的零点：

· 首先，调整真空计的零点，接着调整控制器的零点。

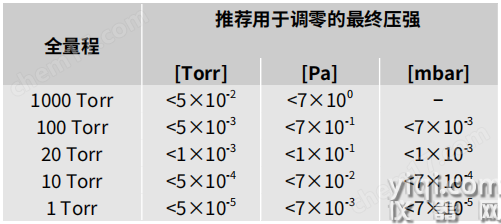

1 将真空计抽空至如下表的压强：

如真空计的最终压强过高无法调零 (>25% 全量程)，零点调整未能实现, 则指示灯闪。

如遇到这种情况,，启用工厂设定值重新调零 (激活工厂设定值 (工厂复位))。

2 运行真空计至少2 小时 (直到讯号稳定)。

3 用针杆 (≤1.1毫米) 短暂地按下按钮.零点调整将自动运行。指示灯闪(持续时间 ≤8 秒)直到调整完成。

零点调整后, 真空计自动回到测量模式，指示灯亮，指示灯闪。

· 当最终压强达到时,，讯号输出是负值 (< -20 毫伏)

· 零点调整失败。
