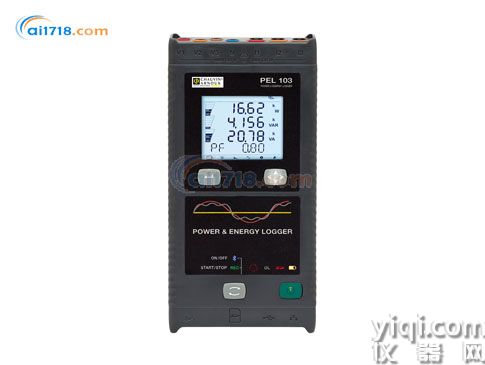

法国CA PEL103在线电能质量记录仪

型号

PEL102

PEL103

显示

无

有

安装类型

单相，三相，相电压，线电压等

通道数

3个输入通道

电力参数：

电网频率

DC, 50 Hz, 60 Hz & 400 Hz

电压测量范围

10.00 至 1,000 V AC/DC / ± 0.2% + 0.5 V

支持电流钳型号

MN93

2.000 至 240.0 AAC / ± 1.2% + 1 A

MN93A

0.005 AAC至 5.000 AAC / ± 1.2% + 2 mA

0.100 AAC至 120.0 AAC/ ± 1.2% + 2 mA

C193

3.000 A 至 1,200 AAC / ± 0.5%

A193 & MA193

200.0 mA 至 10.00 kAAC / ± 1.2% + 70 mA

PAC93

10.00 A 至 1,000 AAC / ± 1.7% + 1 A

10.00 A 至 1,400 ADC / ± 1.7% + 1 A

E3N

50.00 mA 至 10.00 AAC/DC / ± 3.2% + 70mA

100.0 mA 至 100.0 AAC/DC / ± 3.2% + 70mA

计算测量：

电压/电流比值比

650,000 V／ 很大至 25,000 A

功率

从 10 W 至 10 GW／ 从 10 var 至 10 Gvar／ 从 10 VA 至 10 GVA

电能

很大至4 EWh ／ 4 Evarh / 4 EVAh (E = 1018 )

相位

cosφ, tan Φ, PF

谐波

至50次

互补功能：

相序测量

支持

Min / Max

支持

装备

磁铁

记录：

信号采样率／记录采集率 ／积算区间值

128点/周期 ／ 1记录值/秒／从1分钟至60分钟

内存

SD card (SD-HC 支持至 32 GB)

 通讯接口

蓝牙 (Class 2)、工业以太网、USB

电源

110 V - 250 V (+ 10%, - 15 %) @ 50-60 Hz & 400Hz

安全标准

IEC 61010 600 V CAT IV – 1,000 V CAT III

机械规格：

尺寸

256 x 125 x 37 mm ( 未含传感器）

重量

900 g

950 g
