滚筒输送系统设计要点

滚筒输送线,滚筒式皮带输送机,滚筒输送设备,自动滚筒输送线,辊筒输送机,链条式滚筒输送线

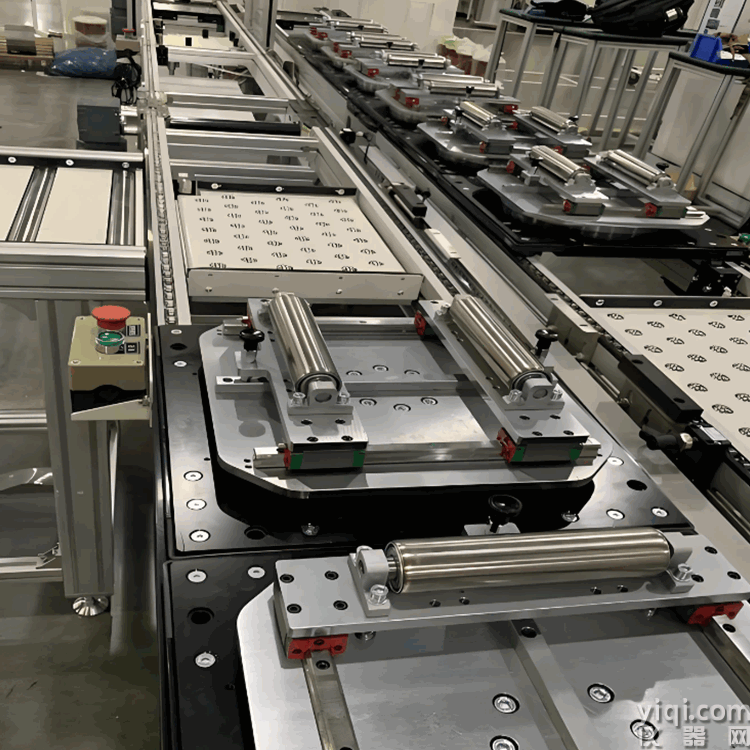

一、系统结构设计‌

基础组件选型‌

滚筒类型‌：根据场景选择动力滚筒（链轮/皮带驱动）‌、无动力滚筒（重力驱动）‌或积放式滚筒（带摩擦片缓冲）‌。

机架材质‌：碳钢（通用承重）、铝合金（轻量化需求）、不锈钢（洁净/耐腐蚀环境）‌。

专利适配‌：采用换线机构（专利技术）实现多方向输送，通过升降链条组件减少横向摩擦‌。

驱动与传动配置‌

动力源‌：变频电机（调速范围0.5-15米/分）或伺服电机（定位精度±0.5mm）‌。

传动方式‌：

链轮传动‌：双链轮适配重型负载（>500kg），需控制链条下垂度≤2%‌；

皮带传动‌：多楔带（静音、高扭矩）适用于洁净车间‌。

二、核心参数计算‌

滚筒尺寸与布局‌

直径与间距‌：滚筒直径根据负载选择（38-89mm），间距按货物长度1/3设计（确保至少3根滚筒支撑）‌。

转弯半径‌：≥1.5倍线宽，采用锥形滚筒（锥度2.4°-3.6°）或专用转向滚筒组‌。

负载与强度验证‌

动态负载测试‌：要求动态承载能力≥设计值1.2倍（需厂商提供测试报告）‌；

中心距计算‌：基于链条节距（如08B14T链轮节距7mm）与滚筒数量优化布局‌。

三、功能模块优化‌

布局适配‌

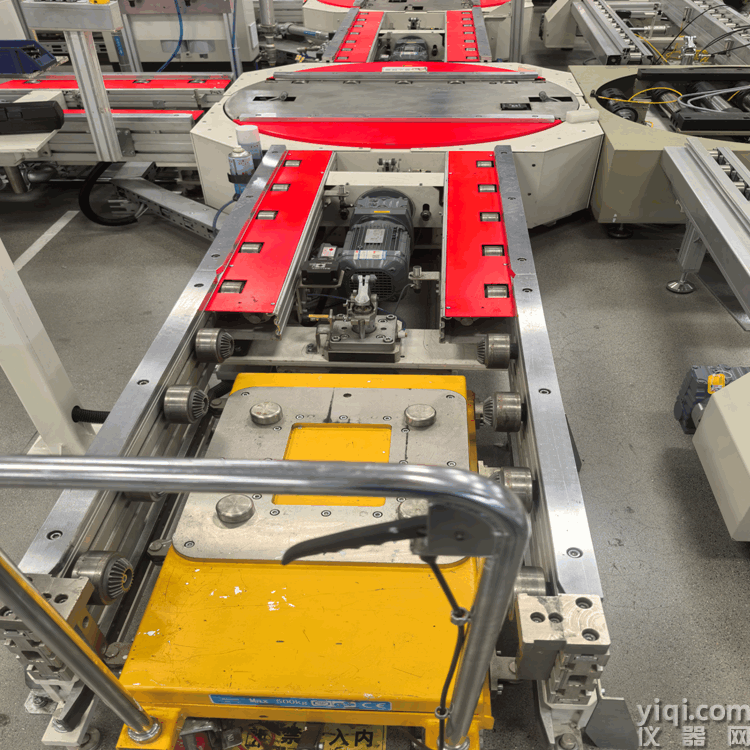

 滚筒输送线,滚筒式皮带输送机,滚筒输送设备,自动滚筒输送线,辊筒输送机,链条式滚筒输送线

多层循环结构‌：180°转弯三层设计（接收层→转向层→分流层）提升空间利用率‌；

顶升移栽机构‌：通过伺服电机+旋转台调节输送角度，适配倾斜布局（专利技术）‌。

特殊场景设计‌

高温环境‌：采用淬火合金钢滚筒+耐温轴承（≥200℃），定期补充高温锂基脂‌；

洁净环境‌：全封闭机架+食品级润滑剂（HACCP认证），避免污染风险‌。

四、验证与维护‌

仿真与测试‌

3D布局仿真‌：验证转弯半径、倾角合理性‌；

FAT验收‌：动态负载测试结合调速精度验证‌。

维护策略‌

润滑周期‌：普通环境每500小时补充润滑脂，高温环境缩短至300小时‌；

模块化维护‌：优先选择快拆结构（如弹簧压入式滚筒），减少停机时间‌。

设计流程示例‌：

需求分析（负载/环境/功能）→ 2. 参数计算（滚筒直径/间距/中心距）→ 3. 3D布局仿真→ 4. 厂商方案匹配（材质/传动方式）→ 5. FAT测试验收‌。
